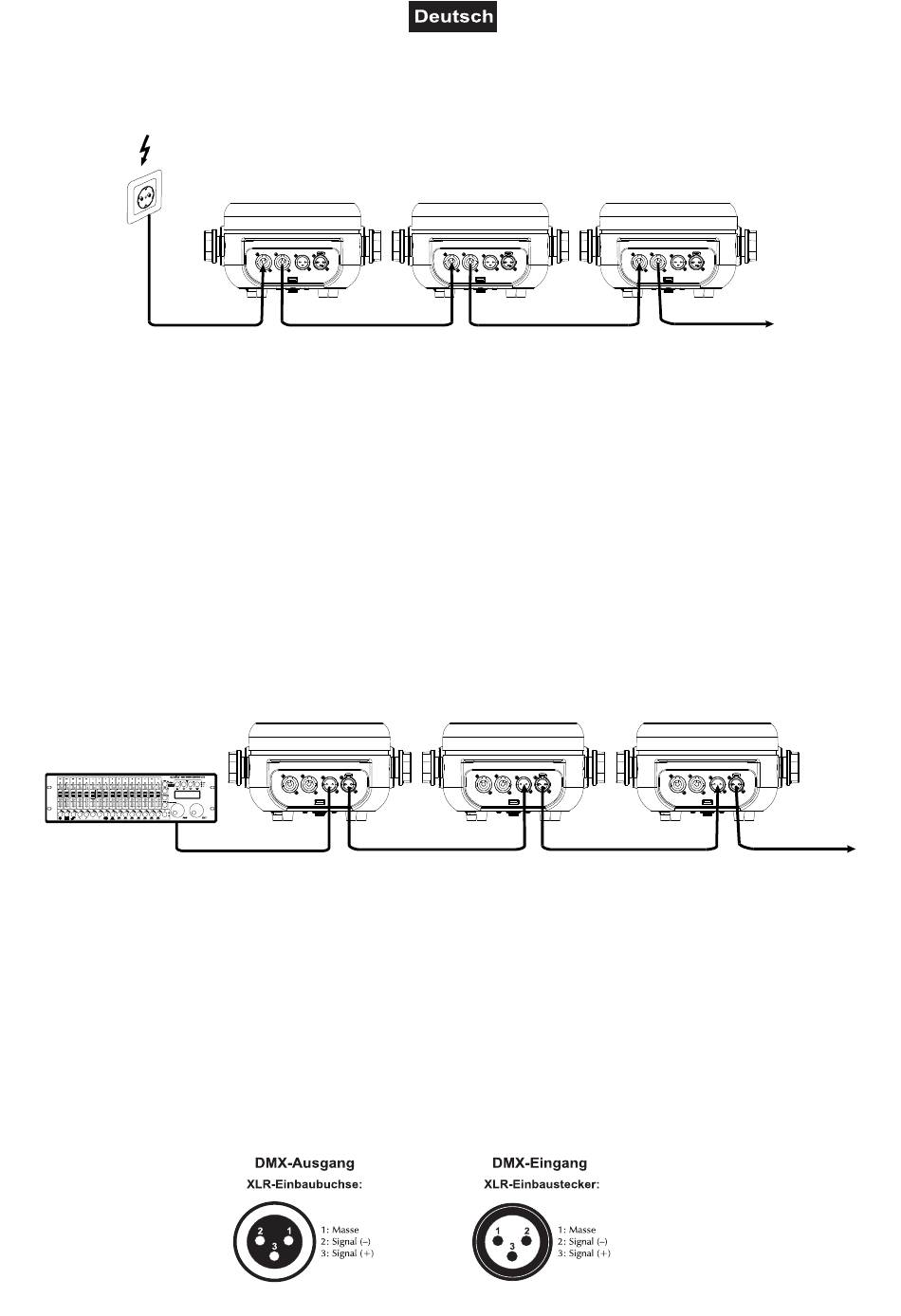

ANSCHLÜSSE
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1
Schließen Sie das beiliegende Netzkabel an, stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein und schalten Sie das Gerät mit dem Netzschalter ein. Damit ist das Gerät
eingeschaltet.
2
Zum Ausschalten schalten Sie den Netzschalter aus.
3
Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
4
Über die Netzausgänge können weitere Geräte mit Strom versorgt werden. Zum Zusammenschalten der
Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang POWER IN des nächsten
Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel sind optional erhältlich. Auf diese Weise
lassen sich bis zu 8 Geräte bei 230/240 Volt Netzspannung und bis zu 4 Geräte bei 110/115 Volt
Netzspannung zusammenschalten.
DMX512-Ansteuerung
DMX-Controller
Program
Chase32 Step100
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1
Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2
Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3
Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
eines DMX-Splitters verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Gerät 1
Startadresse 1
9/32
Gerät 2
Startadresse 10
Gerät 3
Startadresse 19
00166163, Version 1.0
