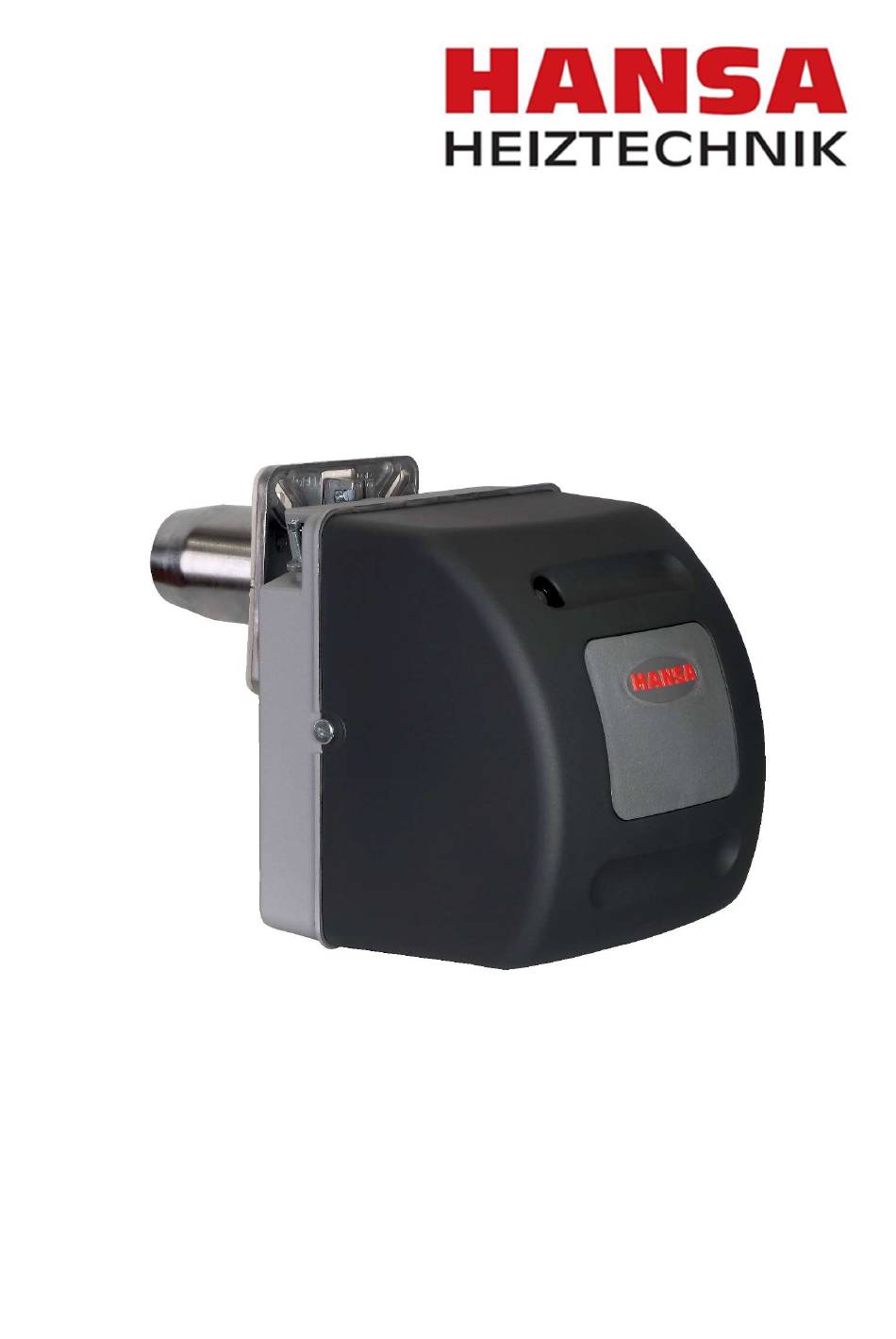

- Seite 1 Installations- und Betriebsanleitung HVS 5.3 / HVS 5.3 G2 Ölbrenner gemäß EN 267 für Heizöl EL DIN 51603...
-
Seite 2: Inhaltsverzeichnis
Hinweise vor der Montage des Brenners .................... 3 Lieferumfang ............................3 Gewährleistung ........................... 3 Montage ..............................4 Leistungstabelle ........................... 5 HVS 5.3 ............................5 HVS 5.3 G2 ............................5 Inbetriebnahme ............................6 Technische Daten ............................ 7 Abmessungen ............................7 Technische Daten ..........................7 Arbeitsfeld ............................8 Schaltplan Feuerungsautomat ...................... -
Seite 3: Einleitung
1 Öldüse Steinen 60° S 0,55 gph Gewährleistung Die Typen HVS 5.3 (G) sind ein Markenfabrikat. Die Gewährleistung für die Anbauteile beträgt 24 Monate. Die Brenner müssen fachgerecht installiert, montiert und eingemessen sein. Bei Nichteinhaltung der vorgenannten Bedingungen, fehlerhafter Bedienung oder Falschanschluss erlischt der Garantieanspruch... -
Seite 4: Montage
Montage Montage Als erstes sind der Kesselflansch und die Flanschdichtung (Abb.1) an den Kessel anzubringen. Hierfür benutzen Sie die beigefügten Schrauben und Unterlegscheiben. Der Kesselflansch ist in der richtigen Position (Markierung „Oben“) an den Kessel anzuschrauben. Der Flansch ist so konstruiert, dass sich der Brenner leicht in den Feuerungsraum neigt. -
Seite 5: Leistungstabelle
0,50 / 60° ST HVS 5.3 0,55 / 60° ST HVS 5.3 0,65 / 60° S HVS 5.3 0,75 / 60° S HVS 5.3 0,85 / 60° S HVS 5.3 G2 Brennerleistung Pressungs- Maß Düsengröße Pumpendruck Abstand Düse schieber Typ Steinen... -
Seite 6: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Nach Freigabe der Brennerphase T2 startet der Brenner die Ölvorwärmung (LED leuchtet gelb, Dauer bis zu 3 Min.). Hat der Ölvorwärmer die erforderliche Öltemperatur erreicht, startet die Vorbelüftung und Zündung (LED blinkt gelb). Nach Öffnung des Magnetventils kommt es zur Brennstofffreigabe. Der Flammenwächter (Fotowiderstand) überwacht die Flammenbildung (LED leuchtet grün = Flammensignal vorhanden). -
Seite 7: Technische Daten
Technische Daten Technische Daten Abmessungen Abbildung 5 Abmessungen HVS 5.3: A = 60 – 130 mm, B = 80 mm HVS 5.3 G2: A = 60 -80 mm, B = 90 mm Technische Daten Modell HVS 5.3 K HVS 5.3 HVS 5.3 G2... -
Seite 8: Arbeitsfeld
Technische Daten Arbeitsfeld Abbildung 6 Arbeitsfeld HVS 5.3 und HVS 5.3 G2 Schaltplan Feuerungsautomat Abbildung 7 Elektro-Schaltplan Feuerungsautomat LMO 14 Legende Ölvorwärmer QRB 4 Fotowiderstand Störungsmeldung Brennermotor Phase 230 V Betriebsstundenzähler Zündtransformator T1 + T2 Kesselthermostat Erdungsanschluss Magnetventil 1. Stufe... -
Seite 9: Feuerungsautomat
Technische Daten Feuerungsautomat Bedienung Der Entriegelungstaster „EK…“ ist das Zentrale Bedienelement für Entriegelung sowie Aktivierung/Deaktivierung der Diagnose. Die mehrfarbige Signalleuchte „LED“ im Entriegelungstaster ist das zentrale Anzeigeelement für visuelle Diagnose sowie Interfacediagnose. Betriebsanzeige Die verschiedenen Betriebszustände werden in Form von Farbcodes gemäß nachstehender Farbcodetabelle angezeigt. -
Seite 10: Störcode
Technische Daten Störcode Blinkcode „rot“ der „AL“ an Kl. 10 Mögliche Ursache Störsignalleuchte „LED“ 2x blinken Keine Flammenbildung am Ende der „TSA“ Defekte oder verschmutze Brennstoffventile Defekter oder verschmutzter Flammenfühler Schlechte Brennereinstellung, kein Brennstoff Defekte Zündeinrichtung 3x blinken Frei 4x blinken... -
Seite 11: Ersatzteile
Ersatzteile Ersatzteile Explosionszeichnung... -
Seite 12: Ersatzteiliste
Ersatzteile Ersatzteiliste Artikelnummer Artikelbezeichnung HVS 5.3 HVS 5.3 HVS 5.3 HVS 5.3 Ö 1000810 Flammrohr 80x1,5x120 mm 1000813 Flammrohr 80x1,5x172 mm 1000879 Flammrohr 90x1,5x172 mm 1000897 Flammrohr 80x1,5x174,5 mm 1000814 Stauscheibe D 64/17,5 4-Schlitz 1000880 Stauscheibe D 64/17,5 4-Schlitz 1000874... - Seite 13 Notizen...
- Seite 14 Hansa Heiztechnik GmbH I Burgdamm 3I D-27404 Rhade Telefon: +49 (0) 42 85 93 07-0 I Fax: + 49 (0) 42 85 93 70 30 info@hansa-heiztechnik.de I ww.hansa-heiztechnik.de...
