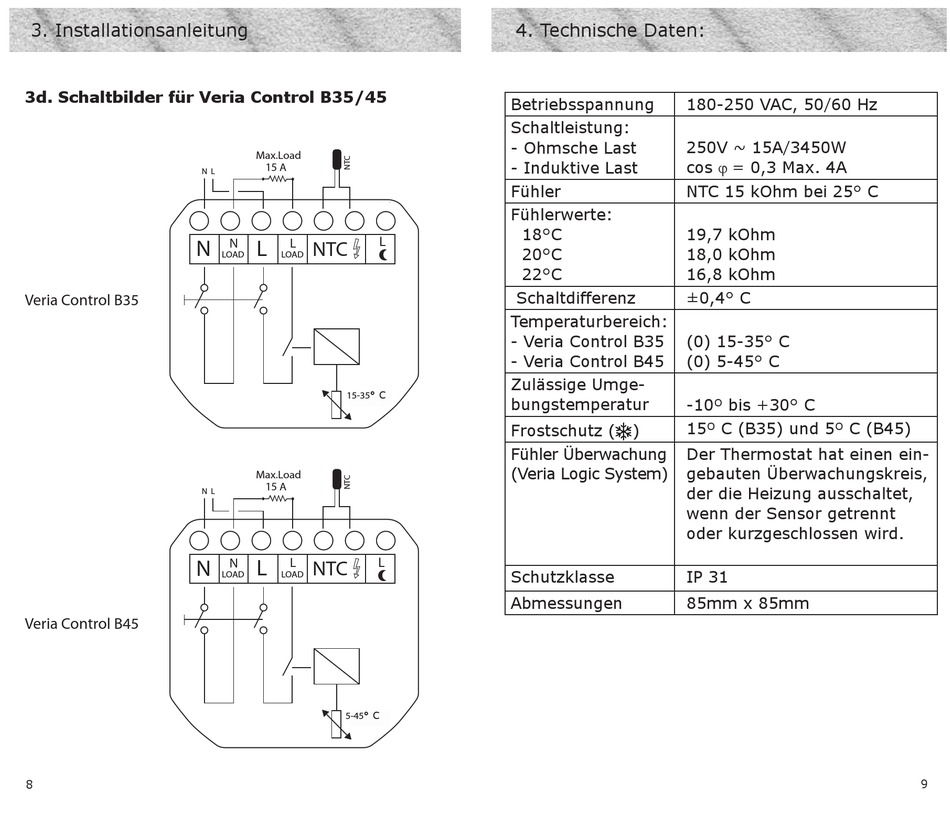

3. Installationsanleitung
3d. Schaltbilder für Veria Control B35/45
N L
N
Veria Control B35
N L
N
Veria Control B45
8
Max.Load
15 A
NC
L
L
N
L
NTC
LOAD
LOAD
15-35° C
5-45°C
Max.Load
15 A
NC
N
L
L
L
NTC
LOAD
LOAD
5-45° C
5-45°C
4. Technische Daten:
Betriebsspannung
180-250 VAC, 50/60 Hz
Schaltleistung:
- Ohmsche Last
250V ~ 15A/3450W
cos ϕ = 0,3 Max. 4A
- Induktive Last
Fühler
NTC 15 kOhm bei 25° C
Fühlerwerte:
18°C
19,7 kOhm
20°C
18,0 kOhm
22°C
16,8 kOhm
Schaltdifferenz
±0,4° C
Temperaturbereich:
- Veria Control B35
(0) 15-35° C
- Veria Control B45
(0) 5-45° C
Zulässige Umge-
bungstemperatur
-10º bis +30° C
15º C (B35) und 5º C (B45)
Frostschutz (
)
Fühler Überwachung
Der Thermostat hat einen ein-
(Veria Logic System)
gebauten Überwachungskreis,
der die Heizung ausschaltet,
wenn der Sensor getrennt
oder kurzgeschlossen wird.
Schutzklasse
IP 31
Abmessungen
85mm x 85mm
