Ajustage des coins

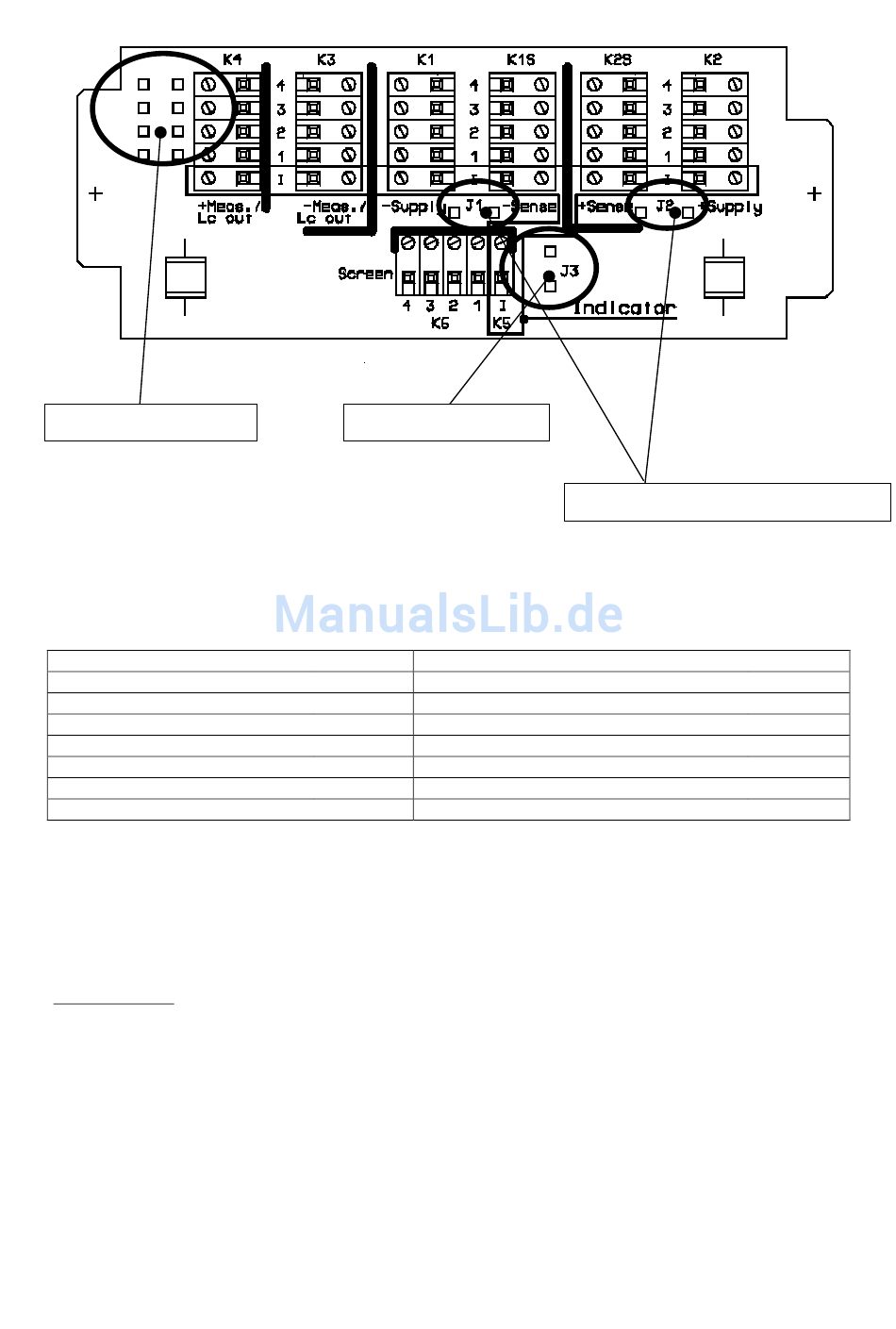

Inscriptions des bornes
Inscriptions des bornes
Inscriptions des bornes
Inscriptions des bornes
-K1
- Supply
-K1 S - Sense
-K2
+ Supply
-K2 S + Sense
-K3
- Meas./ LC out
-K4
+ Meas./ LC out
-K5
Extension cable screen
-K6
Load cell cable screen
3.1 Ajustage des coins
3.1 Ajustage des coins
3.1 Ajustage des coins
3.1 Ajustage des coins
Les capteurs de pesage Sartorius Hamburg GmbH répondent à des standards de qualité élevés. Ils délivrent des
signaux de sortie étalonnés d'une précision très élevée.
Un chargement mécanique non symétrique, cependant, risque de provoquer une erreur de coin dans le cas d'un
grand pont bascule. Celui-ci doit être compensée en incorporant des résistances.
(Après la livraison, les cavaliers pour les résistances sont court-circuités).
Note importante: L 'installation correcte et l'alignement précis des capteurs sont décisifs pour une précision de
mesure élevée et pour le comportement des capteurs en cas de chargement des coins. De ce fait, vérifier d'abord
l'installation et l'alignement des capteurs en cas d'erreur des coins.
Minimiser l'erreur des coins en choisissant , comme référence, le capteur procurant la valeur d'affichage la plus
faible. Les autres capteurs sont adaptés à la valeur affichée du capteur de référence par des résistances
supplémentaires dans le circuit de sortie des capteurs.
Cavalier (blindage)
bleu
- Speisung
noir
- Sense
rouge
+ Speisung
blanc
+ Sense
gris
- Mess.
vert
+ Mess.
Schirm des Verlängerungskabels
Schirme der Wägezellenkabel
F-2
Cavalier pour capteur en 4 fils
blau
schwarz
rot
weiss
grau
grün
