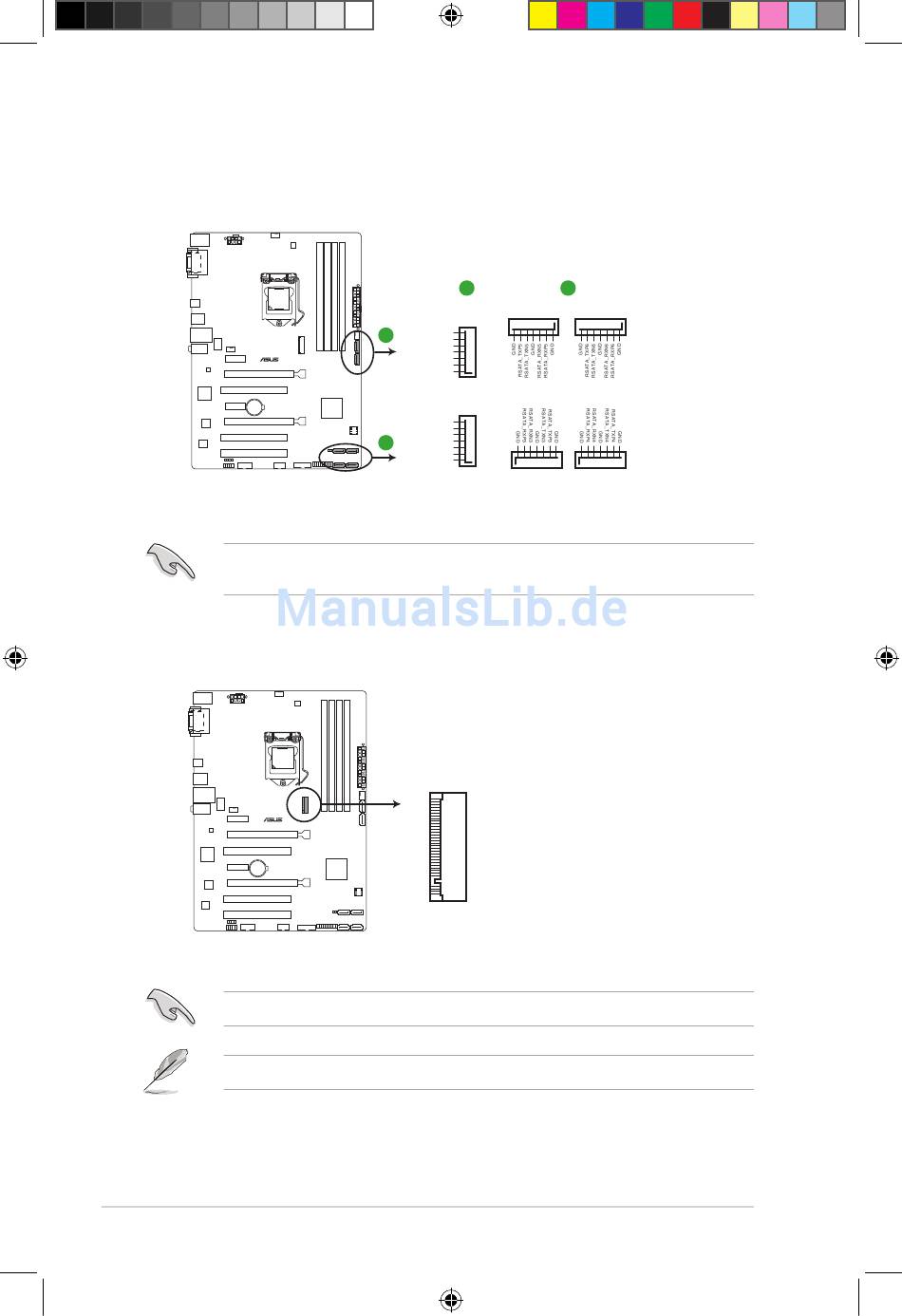

9. Intel B150 Serielle ATA 6.0 Gb/s Anschlüsse (7-polig SATA 6G_1~6)
®
Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s-Festplattenlaufwerke über Serial ATA
6.0 Gb/s Signal Kabel.
B150-PLUS Intel
Wenn Sie Hot-Plug und NCQ verwenden, stellen Sie die SATA Mode Selection im BIOS auf
[AHCI].
10.

M.2 Steckplatz 3

Diese Buchse erlaubt ihnen ein M2 (NGFF) SSD-Modul zu installieren.
B150-PLUS M.2(SOCKET3)
Dieser Sockel unterstützt M Key und Typ 2242/2260/2280-Speichergeräte.
Das M.2 (NGFF) SSD-Modul muss separat erworben werden.
1-20
G10961_B150-PLUS_UM.indb 20
A
RSATA_TXP1
RSATA_TXN1
RSATA_RXN1
RSATA_RXP1
B150-PLUS
RSATA_TXP2
RSATA_TXN2
B
RSATA_RXN2
RSATA_RXP2
SATA 6.0Gb/s connectors
®
M.2(SOCKET3)
B150-PLUS
A B
SATA6G_5 SATA6G_6
SATA6G_1
GND
GND
GND
SATA6G_3 SATA6G_4
SATA6G_2
GND
GND
GND
Kapitel 1: Produkteinführung
