6.

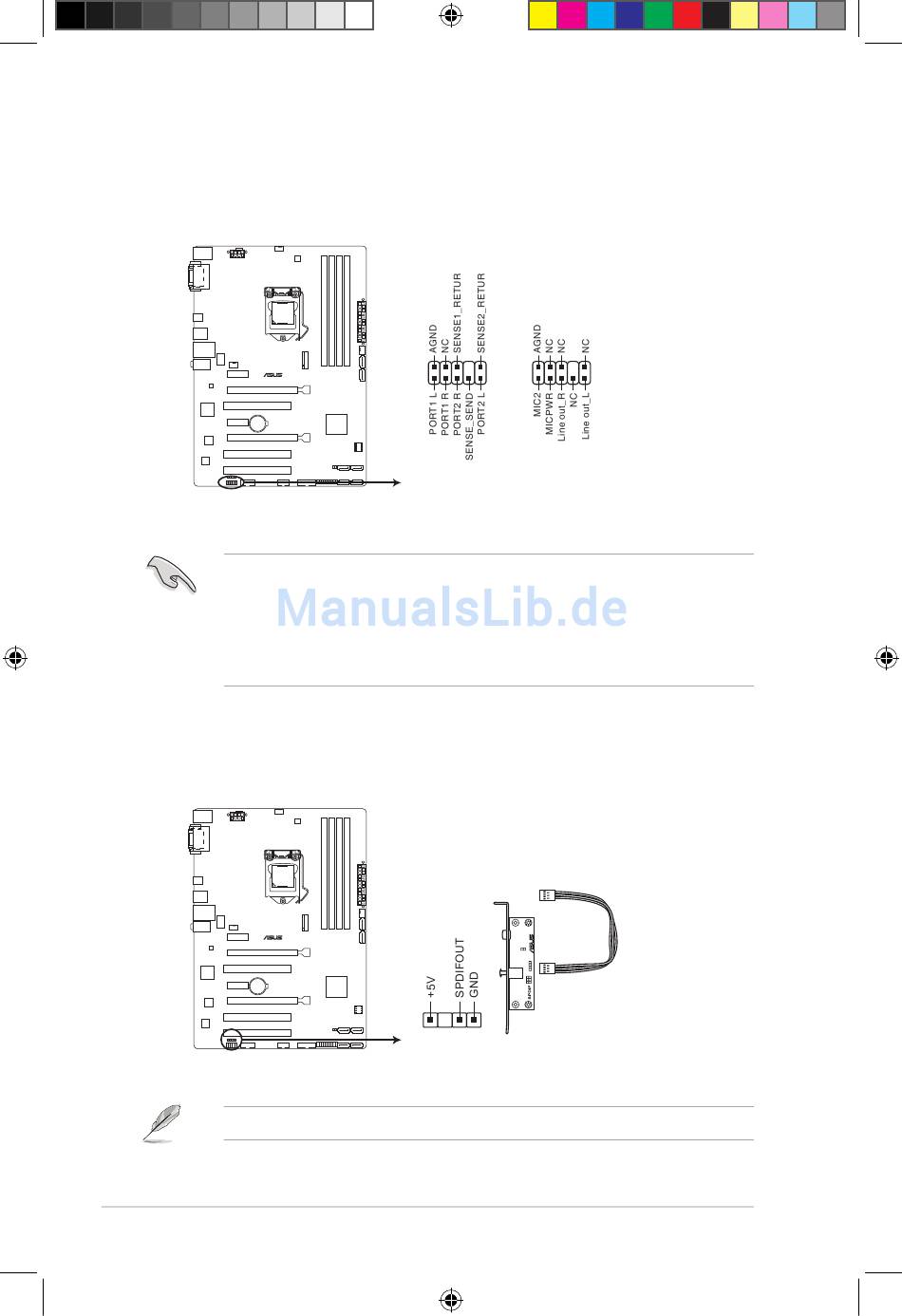

Frontblenden Audioanschluss (10-1 polig AAFP)
Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A-Modul, das
entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden
Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss.
B150-PLUS Front panel audio connector
•
•
7.
Digitaler Audioanschluss (4-1 polig SPDIF_OUT)
Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss.
Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie
dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses.
B150-PLUS Digital audio connector
Das S/PDIF-Modul muss separat erworben werden.
1-18
G10961_B150-PLUS_UM.indb 18
AAFP
B150-PLUS
HD-audio-compliant
pin definition
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss
zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen.
Wenn Sie ein High-Definition Frontblenden-Audiomodul anschließen wollen, stellen Sie
den Front Panel Type im BIOS-Setup auf [HD]. Wenn Sie ein AC'97 Frontblenden-
Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Standardmäßig
ist der Anschluss auf [HD] eingestellt.
B150-PLUS
PIN 1
SPDIF_OUT
PIN 1
Legacy AC'97
compliant definition
Kapitel 1: Produkteinführung
11/9/15 5:16 PM
