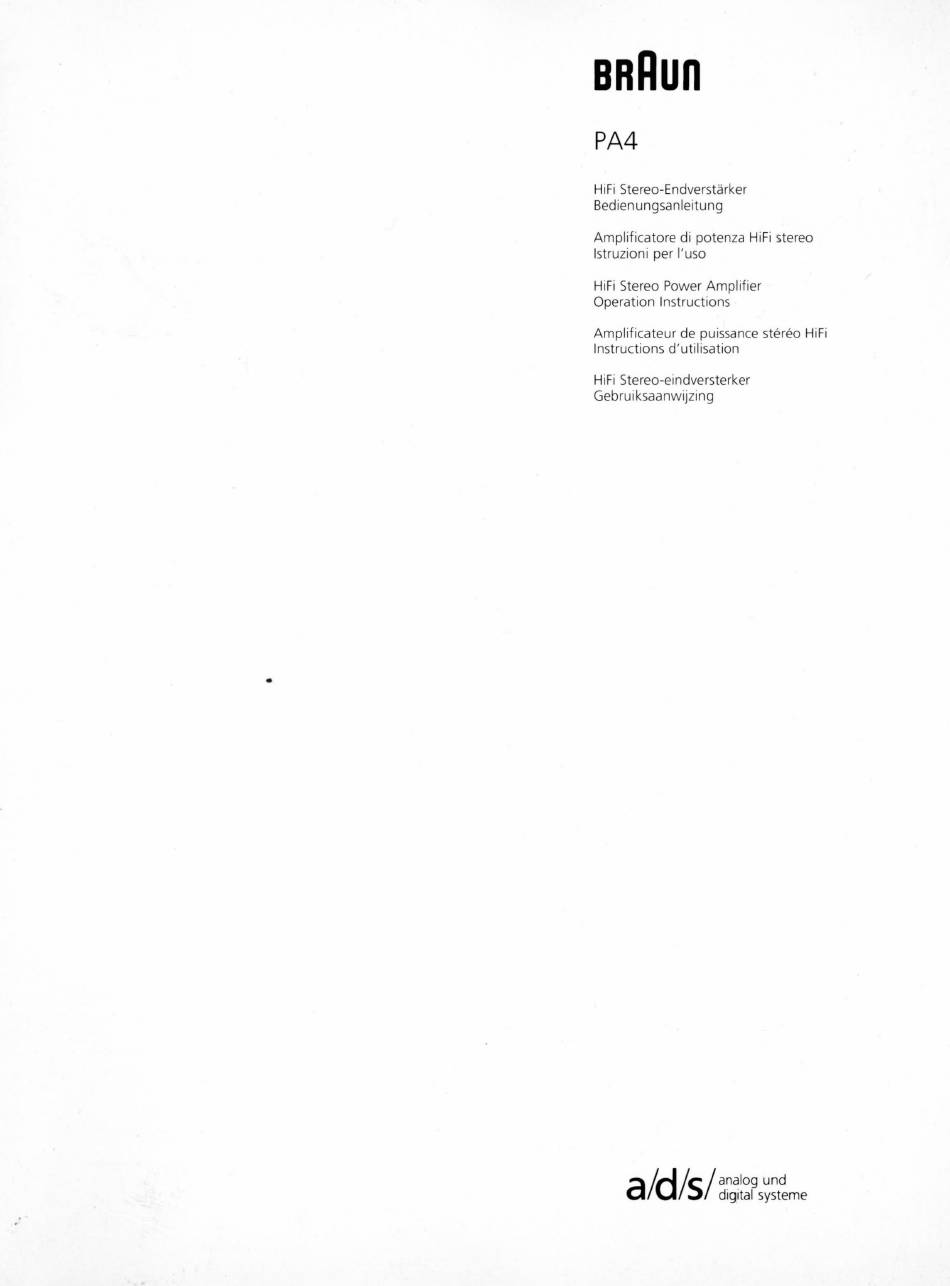

BRRun
PA 4
HiFi Stereo-Endverstärker
Bedienungsanleitung
Amplificatore di potenza HiFi stereo
Istruzioni per l'uso
HiFi Stereo Power Amplifier
Operation Instructions
Amplificateur
de puissance stéréo HiFi
Instructions
d' utilisation
HiFi Stereo-eindversterker
Gebruiksaanwijzing
a/d/s/
analog und
digital systeme
Inhaltsverzeichnis
Verwandte Anleitungen für Braun PA4
Inhaltszusammenfassung für Braun PA4
- Seite 1 BRRun PA 4 HiFi Stereo-Endverstärker Bedienungsanleitung Amplificatore di potenza HiFi stereo Istruzioni per l'uso HiFi Stereo Power Amplifier Operation Instructions Amplificateur de puissance stéréo HiFi Instructions d' utilisation HiFi Stereo-eindversterker Gebruiksaanwijzing a/d/s/ analog und digital systeme...
-
