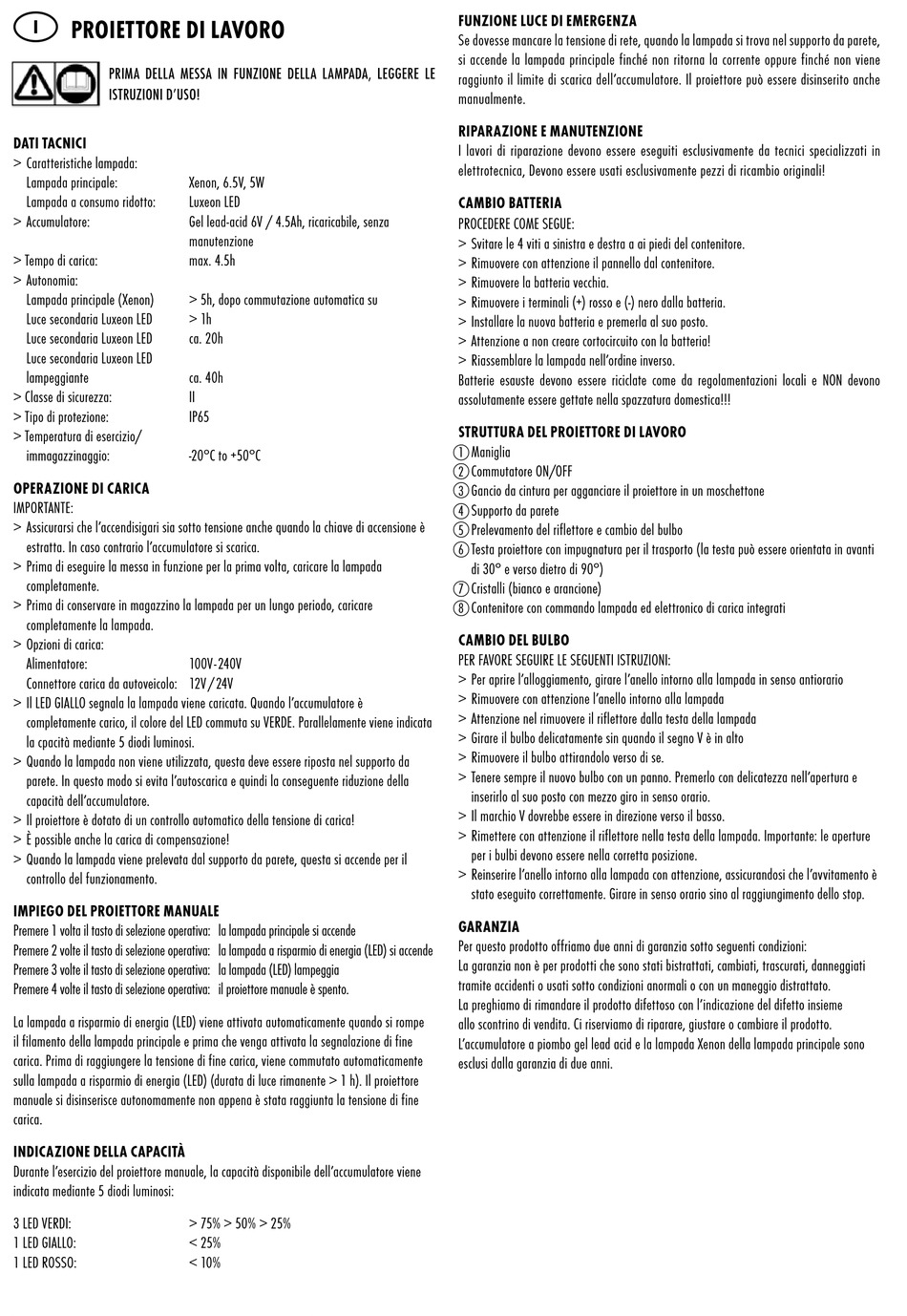

Garanzia - ANSMANN POWERLIGHT 5.1 Bedienungsanleitung

i
PROIETTORE DI LAvORO
primA dellA messA in Funzione dellA lAmpAdA, leGGere le
istruzioni d'uso!
DATI TAcnIcI
> caratteristiche lampada:
lampada principale:
lampada a consumo ridotto:
> accumulatore:
> tempo di carica:
> autonomia:
lampada principale (Xenon)
luce secondaria luxeon led
luce secondaria luxeon led
luce secondaria luxeon led
lampeggiante
> classe di sicurezza:
> tipo di protezione:
> temperatura di esercizio/
immagazzinaggio:
OPERAzIOnE DI cARIcA
ImPortante:
> assicurarsi che l'accendisigari sia sotto tensione anche quando la chiave di accensione è
estratta. In caso contrario l'accumulatore si scarica.
> Prima di eseguire la messa in funzione per la prima volta, caricare la lampada
completamente.
> Prima di conservare in magazzino la lampada per un lungo periodo, caricare
completamente la lampada.
> opzioni di carica:
alimentatore:
connettore carica da autoveicolo: 12V / 24V
> Il led gIallo segnala la lampada viene caricata. Quando l'accumulatore è
completamente carico, il colore del led commuta su Verde. Parallelamente viene indicata
la cpacità mediante 5 diodi luminosi.
> Quando la lampada non viene utilizzata, questa deve essere riposta nel supporto da
parete. In questo modo si evita l'autoscarica e quindi la conseguente riduzione della
capacità dell'accumulatore.
> Il proiettore è dotato di un controllo automatico della tensione di carica!
> È possible anche la carica di compensazione!
> Quando la lampada viene prelevata dal supporto da parete, questa si accende per il
controllo del funzionamento.
ImPIEGO DEL PROIETTORE mAnuALE
Premere 1 volta il tasto di selezione operativa: la lampada principale si accende
Premere 2 volte il tasto di selezione operativa: la lampada a risparmio di energia (led) si accende
Premere 3 volte il tasto di selezione operativa: la lampada (led) lampeggia
Premere 4 volte il tasto di selezione operativa: il proiettore manuale è spento.
la lampada a risparmio di energia (led) viene attivata automaticamente quando si rompe
il filamento della lampada principale e prima che venga attivata la segnalazione di fine
carica. Prima di raggiungere la tensione di fine carica, viene commutato automaticamente
sulla lampada a risparmio di energia (led) (durata di luce rimanente > 1 h). Il proiettore
manuale si disinserisce autonomamente non appena è stata raggiunta la tensione di fine
carica.
InDIcAzIOnE DELLA cAPAcITÀ
durante l'esercizio del proiettore manuale, la capacità disponibile dell'accumulatore viene
indicata mediante 5 diodi luminosi:
3 led VerdI:
1 led gIallo:
1 led rosso:
Xenon, 6.5V, 5w
luxeon led
gel lead-acid 6V / 4.5ah, ricaricabile, senza
manutenzione
max. 4.5h
> 5h, dopo commutazione automatica su
> 1h
ca. 20h
ca. 40h
II
IP65
-20°c to +50°c
100V - 240V
> 75% > 50% > 25%
< 25%
< 10%
funzIOnE LucE DI EmERGEnzA
se dovesse mancare la tensione di rete, quando la lampada si trova nel supporto da parete,
si accende la lampada principale finché non ritorna la corrente oppure finché non viene
raggiunto il limite di scarica dell'accumulatore. Il proiettore può essere disinserito anche
manualmente.
RIPARAzIOnE E mAnuTEnzIOnE
I lavori di riparazione devono essere eseguiti esclusivamente da tecnici specializzati in
elettrotecnica, devono essere usati esclusivamente pezzi di ricambio originali!
cAmbIO bATTERIA
Procedere come segue:
> svitare le 4 viti a sinistra e destra a ai piedi del contenitore.
> rimuovere con attenzione il pannello dal contenitore.
> rimuovere la batteria vecchia.
> rimuovere i terminali (+) rosso e (-) nero dalla batteria.
> Installare la nuova batteria e premerla al suo posto.
> attenzione a non creare cortocircuito con la batteria!
> riassemblare la lampada nell'ordine inverso.
batterie esauste devono essere riciclate come da regolamentazioni locali e non devono
assolutamente essere gettate nella spazzatura domestica!!!
sTRuTTuRA DEL PROIETTORE DI LAvORO
maniglia
1
commutatore on/off
2
gancio da cintura per agganciare il proiettore in un moschettone
3
supporto da parete
4
Prelevamento del riflettore e cambio del bulbo
5
testa proiettore con impugnatura per il trasporto (la testa può essere orientata in avanti
6
di 30° e verso dietro di 90°)
cristalli (bianco e arancione)
7
contenitore con commando lampada ed elettronico di carica integrati
8
cAmbIO DEL buLbO
Per faVore seguIre le seguentI IstruZIonI:
> Per aprire l'alloggiamento, girare l'anello intorno alla lampada in senso antiorario
> rimuovere con attenzione l'anello intorno alla lampada
> attenzione nel rimuovere il riflettore dalla testa della lampada
> girare il bulbo delicatamente sin quando il segno V è in alto
> rimuovere il bulbo attirandolo verso di se.
> tenere sempre il nuovo bulbo con un panno. Premerlo con delicatezza nell'apertura e
inserirlo al suo posto con mezzo giro in senso orario.
> Il marchio V dovrebbe essere in direzione verso il basso.
> rimettere con attenzione il riflettore nella testa della lampada. Importante: le aperture
per i bulbi devono essere nella corretta posizione.
> reinserire l'anello intorno alla lampada con attenzione, assicurandosi che l'avvitamento è
stato eseguito correttamente. girare in senso orario sino al raggiungimento dello stop.

GARAnzIA

Per questo prodotto offriamo due anni di garanzia sotto seguenti condizioni:
la garanzia non è per prodotti che sono stati bistrattati, cambiati, trascurati, danneggiati
tramite accidenti o usati sotto condizioni anormali o con un maneggio distrattato.
la preghiamo di rimandare il prodotto difettoso con l'indicazione del difetto insieme
allo scontrino di vendita. ci riserviamo di riparare, giustare o cambiare il prodotto.
l'accumulatore a piombo gel lead acid e la lampada Xenon della lampada principale sono
esclusi dalla garanzia di due anni.
