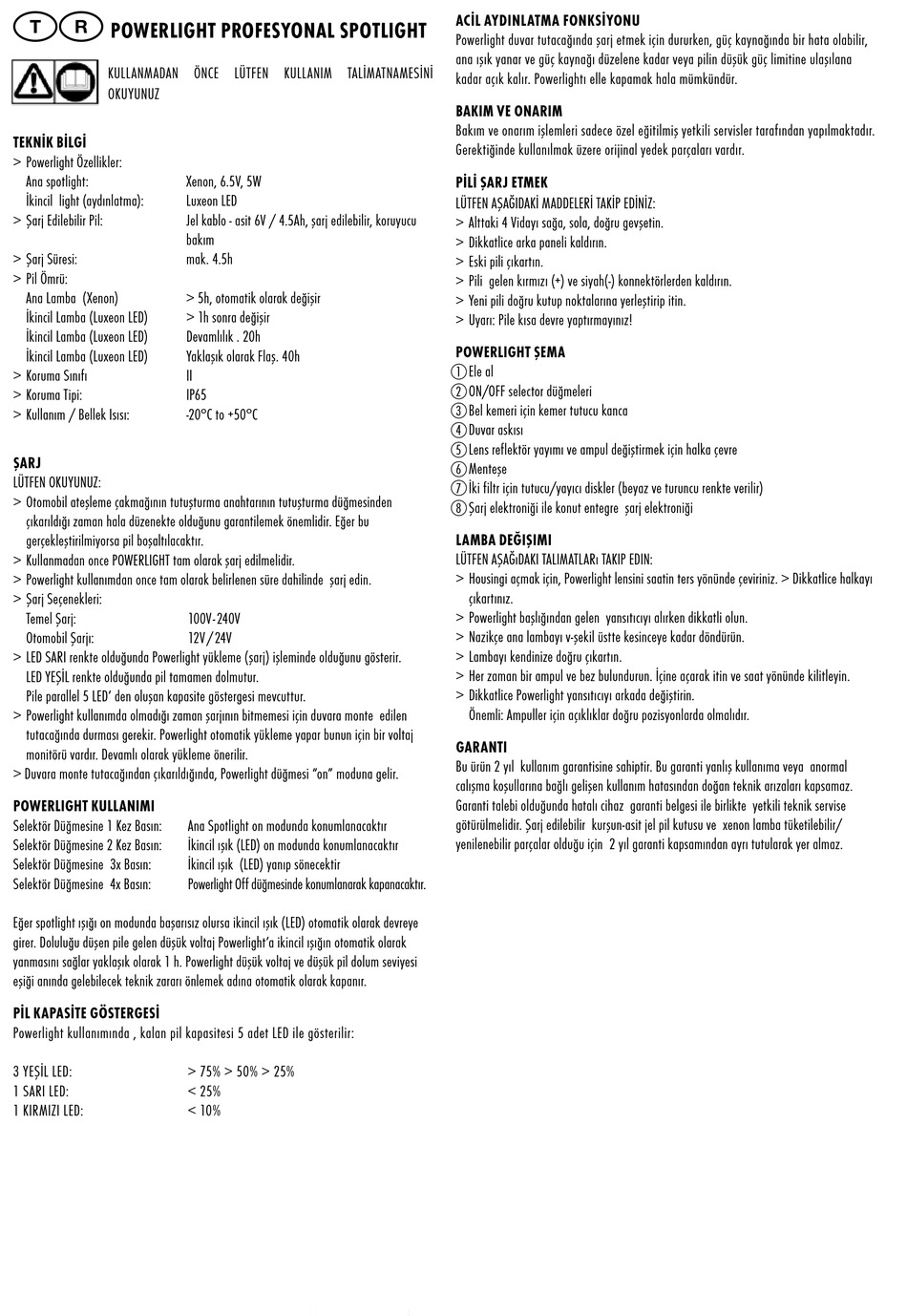

ANSMANN POWERLIGHT 5.1 Bedienungsanleitung Seite 16

TR
POWERLIGHT PROfEsYOnAL sPOTLIGHT
Kullanmadan Önce lÜtfen KullanIm talİmatnamesİnİ
oKuYunuZ
TEKnİK bİLGİ
> Powerlight Özellikler:
ana spotlight:
İkincil light (aydınlatma):
> Şarj edilebilir Pil:
> Şarj süresi:
> Pil Ömrü:
ana lamba (Xenon)
İkincil lamba (luxeon led)
İkincil lamba (luxeon led)
İkincil lamba (luxeon led)
> Koruma sınıfı
> Koruma tipi:
> Kullanım / bellek Isısı:
ŞARj
lÜtfen oKuYunuZ:
> otomobil ateşleme çakmağının tutuşturma anahtarının tutuşturma düğmesinden
çıkarıldığı zaman hala düzenekte olduğunu garantilemek önemlidir. eğer bu
gerçekleştirilmiyorsa pil boşaltılacaktır.
> Kullanmadan once PowerlIght tam olarak şarj edilmelidir.
> Powerlight kullanımdan once tam olarak belirlenen süre dahilinde şarj edin.
> Şarj seçenekleri:
temel Şarj:
otomobil Şarjı:
> led sarI renkte olduğunda Powerlight yükleme (şarj) işleminde olduğunu gösterir.
led YeŞİl renkte olduğunda pil tamamen dolmutur.
Pile parallel 5 led' den oluşan kapasite göstergesi mevcuttur.
> Powerlight kullanımda olmadığı zaman şarjının bitmemesi için duvara monte edilen
tutacağında durması gerekir. Powerlight otomatik yükleme yapar bunun için bir voltaj
monitörü vardır. devamlı olarak yükleme önerilir.
> duvara monte tutacağından çıkarıldığında, Powerlight düğmesi "on" moduna gelir.
POWERLIGHT KuLLAnImI
selektör düğmesine 1 Kez basın:
selektör düğmesine 2 Kez basın:
selektör düğmesine 3x basın:
selektör düğmesine 4x basın:
eğer spotlight ışığı on modunda başarısız olursa ikincil ışık (led) otomatik olarak devreye
girer. doluluğu düşen pile gelen düşük voltaj Powerlight'a ikincil ışığın otomatik olarak
yanmasını sağlar yaklaşık olarak 1 h. Powerlight düşük voltaj ve düşük pil dolum seviyesi
eşiği anında gelebilecek teknik zararı önlemek adına otomatik olarak kapanır.
PİL KAPAsİTE GÖsTERGEsİ
Powerlight kullanımında , kalan pil kapasitesi 5 adet led ile gösterilir:
3 YeŞİl led:
1 sarI led:
1 KIrmIZI led:
Xenon, 6.5V, 5w
luxeon led
Jel kablo - asit 6V / 4.5ah, şarj edilebilir, koruyucu
bakım
mak. 4.5h
> 5h, otomatik olarak değişir
> 1h sonra değişir
devamlılık . 20h
Yaklaşık olarak flaş. 40h
II
IP65
-20°c to +50°c
100V - 240V
12V / 24V
ana spotlight on modunda konumlanacaktır
İkincil ışık (led) on modunda konumlanacaktır
İkincil ışık (led) yanıp sönecektir
Powerlight off düğmesinde konumlanarak kapanacaktır.
> 75% > 50% > 25%
< 25%
< 10%
AcİL AYDInLATmA fOnKsİYOnu
Powerlight duvar tutacağında şarj etmek için dururken, güç kaynağında bir hata olabilir,
ana ışık yanar ve güç kaynağı düzelene kadar veya pilin düşük güç limitine ulaşılana
kadar açık kalır. Powerlightı elle kapamak hala mümkündür.
bAKIm vE OnARIm
bakım ve onarım işlemleri sadece özel eğitilmiş yetkili servisler tarafından yapılmaktadır.
gerektiğinde kullanılmak üzere orijinal yedek parçaları vardır.
PİLİ ŞARj ETmEK
lÜtfen aŞaĞIdaKİ maddelerİ taKİP edİnİZ:
> alttaki 4 Vidayı sağa, sola, doğru gevşetin.
> dikkatlice arka paneli kaldırın.
> eski pili çıkartın.
> Pili gelen kırmızı (+) ve siyah(-) konnektörlerden kaldırın.
> Yeni pili doğru kutup noktalarına yerleştirip itin.
> uyarı: Pile kısa devre yaptırmayınız!
POWERLIGHT ŞEmA
ele al
1
on/off selector düğmeleri
2
bel kemeri için kemer tutucu kanca
3
duvar askısı
4
lens reflektör yayımı ve ampul değiştirmek için halka çevre
5
menteşe
6
İki filtr için tutucu/yayıcı diskler (beyaz ve turuncu renkte verilir)
7
Şarj elektroniği ile konut entegre şarj elektroniği
8
LAmbA DEĞIŞImI
lÜtfen aŞaĞıdaKI talImatları taKIP edIn:
> housingi açmak için, Powerlight lensini saatin ters yönünde çeviriniz. > dikkatlice halkayı
çıkartınız.
> Powerlight başlığından gelen yansıtıcıyı alırken dikkatli olun.
> nazikçe ana lambayı v-şekil üstte kesinceye kadar döndürün.
> lambayı kendinize doğru çıkartın.
> her zaman bir ampul ve bez bulundurun. İçine açarak itin ve saat yönünde kilitleyin.
> dikkatlice Powerlight yansıtıcıyı arkada değiştirin.
Önemli: ampuller için açıklıklar doğru pozisyonlarda olmalıdır.
GARAnTI
bu ürün 2 yıl kullanım garantisine sahiptir. bu garanti yanlış kullanıma veya anormal
calışma koşullarına bağlı gelişen kullanım hatasından doğan teknik arızaları kapsamaz.
garanti talebi olduğunda hatalı cihaz garanti belgesi ile birlikte yetkili teknik servise
götürülmelidir. Şarj edilebilir kurşun-asit jel pil kutusu ve xenon lamba tüketilebilir/
yenilenebilir parçalar olduğu için 2 yıl garanti kapsamından ayrı tutularak yer almaz.
