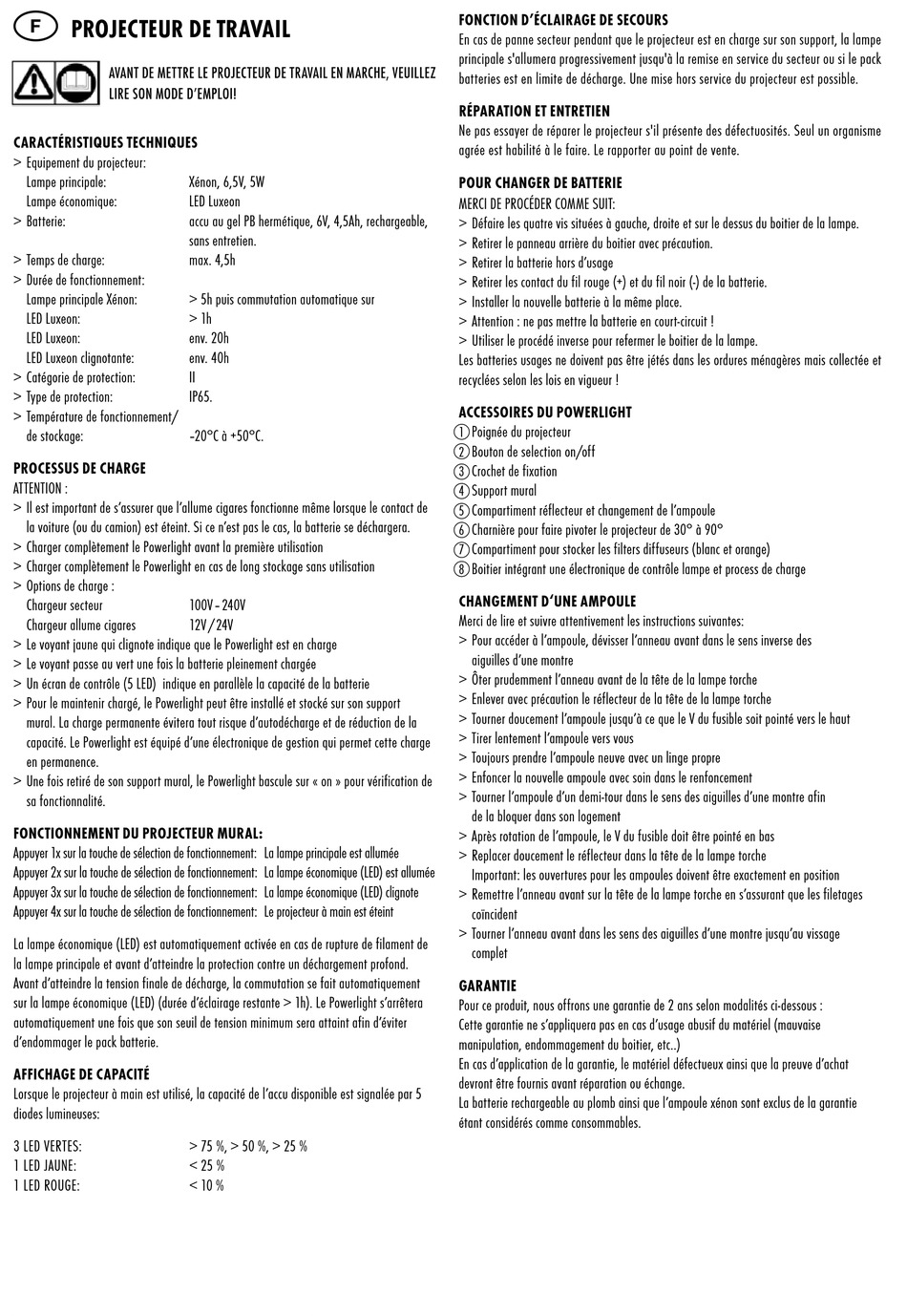

ANSMANN POWERLIGHT 5.1 Bedienungsanleitung Seite 5

f
PROjEcTEuR DE TRAvAIL
AvAnt de mettre le projecteur de trAvAil en mArche, veuillez
lire son mode d'emploi!
cARAcTéRIsTIquEs TEcHnIquEs
> equipement du projecteur:
lampe principale:
lampe économique:
> batterie:
> temps de charge:
> durée de fonctionnement:
lampe principale Xénon:
led luxeon:
led luxeon:
led luxeon clignotante:
> catégorie de protection:
> type de protection:
> température de fonctionnement/
de stockage:
PROcEssus DE cHARGE
attentIon :
> Il est important de s'assurer que l'allume cigares fonctionne même lorsque le contact de
la voiture (ou du camion) est éteint. si ce n'est pas le cas, la batterie se déchargera.
> charger complètement le Powerlight avant la première utilisation
> charger complètement le Powerlight en cas de long stockage sans utilisation
> options de charge :
chargeur secteur
chargeur allume cigares
> le voyant jaune qui clignote indique que le Powerlight est en charge
> le voyant passe au vert une fois la batterie pleinement chargée
> un écran de contrôle (5 led) indique en parallèle la capacité de la batterie
> Pour le maintenir chargé, le Powerlight peut être installé et stocké sur son support
mural. la charge permanente évitera tout risque d'autodécharge et de réduction de la
capacité. le Powerlight est équipé d'une électronique de gestion qui permet cette charge
en permanence.
> une fois retiré de son support mural, le Powerlight bascule sur « on » pour vérification de
sa fonctionnalité.
fOncTIOnnEmEnT Du PROjEcTEuR muRAL:
appuyer 1x sur la touche de sélection de fonctionnement: la lampe principale est allumée
appuyer 2x sur la touche de sélection de fonctionnement: la lampe économique (led) est allumée
appuyer 3x sur la touche de sélection de fonctionnement: la lampe économique (led) clignote
appuyer 4x sur la touche de sélection de fonctionnement: le projecteur à main est éteint
la lampe économique (led) est automatiquement activée en cas de rupture de filament de
la lampe principale et avant d'atteindre la protection contre un déchargement profond.
avant d'atteindre la tension finale de décharge, la commutation se fait automatiquement
sur la lampe économique (led) (durée d'éclairage restante > 1h). le Powerlight s'arrêtera
automatiquement une fois que son seuil de tension minimum sera attaint afin d'éviter
d'endommager le pack batterie.
AffIcHAGE DE cAPAcITé
lorsque le projecteur à main est utilisé, la capacité de l'accu disponible est signalée par 5
diodes lumineuses:
3 led Vertes:
1 led Jaune:
1 led rouge:
Xénon, 6,5V, 5w
led luxeon
accu au gel Pb hermétique, 6V, 4,5ah, rechargeable,
sans entretien.
max. 4,5h
> 5h puis commutation automatique sur
> 1h
env. 20h
env. 40h
II
IP65.
–20°c à +50°c.
100V – 240V
12V / 24V
> 75 %, > 50 %, > 25 %
< 25 %
< 10 %
fOncTIOn D'écLAIRAGE DE sEcOuRs
en cas de panne secteur pendant que le projecteur est en charge sur son support, la lampe
principale s'allumera progressivement jusqu'à la remise en service du secteur ou si le pack
batteries est en limite de décharge. une mise hors service du projecteur est possible.
RéPARATIOn ET EnTRETIEn
ne pas essayer de réparer le projecteur s'il présente des défectuosités. seul un organisme
agrée est habilité à le faire. le rapporter au point de vente.
POuR cHAnGER DE bATTERIE
mercI de Procéder comme suIt:
> défaire les quatre vis situées à gauche, droite et sur le dessus du boitier de la lampe.
> retirer le panneau arrière du boitier avec précaution.
> retirer la batterie hors d'usage
> retirer les contact du fil rouge (+) et du fil noir (-) de la batterie.
> Installer la nouvelle batterie à la même place.
> attention : ne pas mettre la batterie en court-circuit !
> utiliser le procédé inverse pour refermer le boitier de la lampe.
les batteries usages ne doivent pas être jétés dans les ordures ménagères mais collectée et
recyclées selon les lois en vigueur !
AccEssOIREs Du POWERLIGHT
Poignée du projecteur
1
bouton de selection on/off
2
crochet de fixation
3
support mural
4
compartiment réflecteur et changement de l'ampoule
5
charnière pour faire pivoter le projecteur de 30° à 90°
6
compartiment pour stocker les filters diffuseurs (blanc et orange)
7
boitier intégrant une électronique de contrôle lampe et process de charge
8
cHAnGEmEnT D'unE AmPOuLE
merci de lire et suivre attentivement les instructions suivantes:
> Pour accéder à l'ampoule, dévisser l'anneau avant dans le sens inverse des
aiguilles d'une montre
> ôter prudemment l'anneau avant de la tête de la lampe torche
> enlever avec précaution le réflecteur de la tête de la lampe torche
> tourner doucement l'ampoule jusqu'à ce que le V du fusible soit pointé vers le haut
> tirer lentement l'ampoule vers vous
> toujours prendre l'ampoule neuve avec un linge propre
> enfoncer la nouvelle ampoule avec soin dans le renfoncement
> tourner l'ampoule d'un demi-tour dans le sens des aiguilles d'une montre afin
de la bloquer dans son logement
> après rotation de l'ampoule, le V du fusible doit être pointé en bas
> replacer doucement le réflecteur dans la tête de la lampe torche
Important: les ouvertures pour les ampoules doivent être exactement en position
> remettre l'anneau avant sur la tête de la lampe torche en s'assurant que les filetages
coïncident
> tourner l'anneau avant dans les sens des aiguilles d'une montre jusqu'au vissage
complet
GARAnTIE
Pour ce produit, nous offrons une garantie de 2 ans selon modalités ci-dessous :
cette garantie ne s'appliquera pas en cas d'usage abusif du matériel (mauvaise
manipulation, endommagement du boitier, etc..)
en cas d'application de la garantie, le matériel défectueux ainsi que la preuve d'achat
devront être fournis avant réparation ou échange.
la batterie rechargeable au plomb ainsi que l'ampoule xénon sont exclus de la garantie
étant considérés comme consommables.
