Pilotfly 3AXIS Bedienungsanleitung Seite 4

Grundeinstellungen
1. Beim Einschalten ist der Follow Mode aktiv. Beim Mode wechsel, muß der Pilotfly-H1 senkrecht gehalten
werden. Warten sie 1-2 Sekunden bis die Initialisierung des Mode-Wechsels abgeschlossen ist.
2. Follow Mode: Einmaliges drücken des Mode Tasters. Das System initialisiert den Follow Mode.
3. Lock Mode: Aktiviert durch zweimaliges Drücken des Mode Tasters. Pitch und Roll achse ist gesperrt, die Yaw
Achse folgt dem anvisierten Ziel.
4. Head Lock Mode: Aktiviert durch dreimaliges Drücken des Mode Tasters.
5. Follow Lock Mode Wechsel: Drücken Sie den Mode Taster einmal in irgendeinem Mode wird der Follow Mode
initialisiert. Drücken sie zweimal welchseln sie in den Lock Mode und bei dreimaligem Drücken in den Lock
Head Mode.
6. Viermal Drücken - Keine Funktion
7. Fünfmal Drücken - ACC Kalibrierung
8. Mode Taster für längere Zeit gedrückt halten um die Gyro-Kalibrierung durchzuführen.
Gyro & ACC Kalibrierung
Gyro Kalibrierung:
Plazieren Sie den Pilotfly-H1 auf eine ebene Fläche. Halten Sie den Mode Taster für längere Zeit gedrückt (ca.
3-4 sek.). Der Gyro-Kalibrierungsprozess wird initialisiert, die blaue Status LED blinkt dabei langsam. Warten
Sie noch ca. 3-4 Sekunden bis der Kalibrierungsprozess abgeschlossen ist. Vermeiden Sie jegliche Vibrationen
und Bewegungen des Gerätes während des Kalibrierungsprozesses.
ACC Kalibrierung:
Plazieren Sie den IMU Sensor auf eine ebene waagerechte Fläche. Diese Position stellt die 0-Position des
Pitch und Roll dar. Drücken Sie den Mode Taster fünfmal und warten Sie ca. 3-4 Sekunden bis der
Kalibrierungsprozess abgeschlossen ist. Die blaue Status LED blinkt während der Kalibrierung.
Acc calibration
GYRO calibration
se
QuickGuide
Demo for bad calibration and how to
calibrate ACC and Gyro correctly.

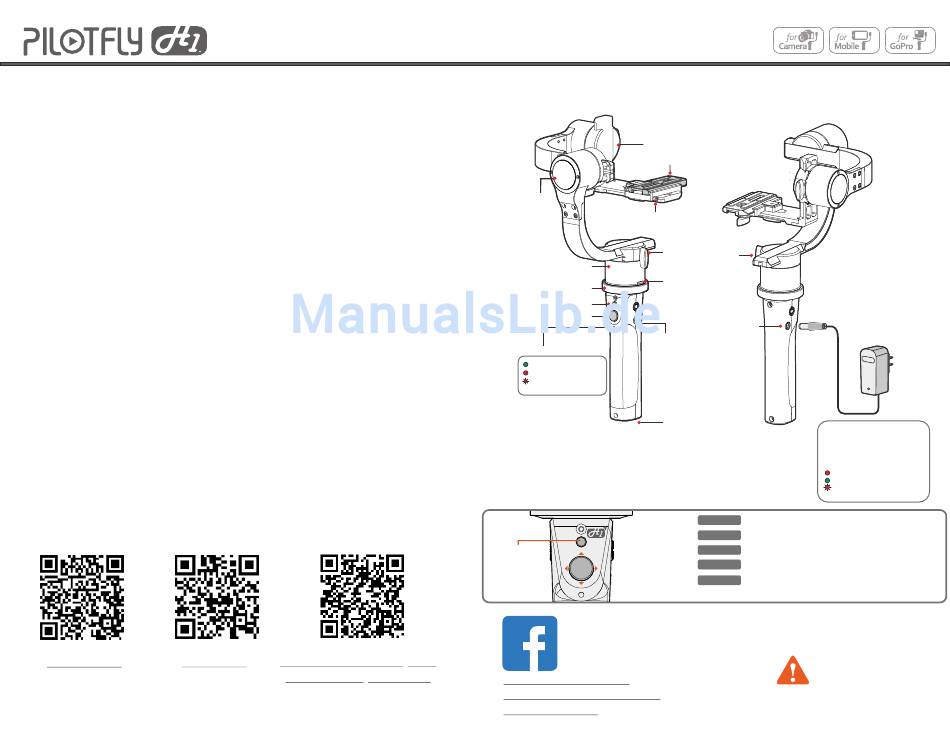

Komponenten
Pitch Motor
Schnellverschlußplatte
Roll motor
Sicherungsriegel
Yaw motor
MICRO USB für
SimpleBGC setup
Schraubverschluss
(keine Ladefunktion)
des Handgriffs
Mode Taster
4-Wege-Joystick
Ein/Aus
Schalter
Power LED
Grün ----------- In Betrieb
Rot ------------- Akku fast leer
Rot blinkend-- Akku leer
1/4 " Anschluss
Joystick:
Änderung des
Neigungswinkels
MODE
Mode Taster: der Kamera und den
horizontalen Dreh-
Durch drücken des
winkel. Bei
Tasters können Sie
Ausführung eines
den Programmodus
programmierten
wechseln oder den
Skripts, ist der
Gimbal kalibrieren.
Bitte folgen Sie uns auf unserer
Facebook- Website für weitere PID und
Leistungseinstellungen.
Fixier-
schrauben
DC-In für Netz-
adapter
Bitte verwenden Sie nur
das mitgelieferte
Originalnetzteil.
Status LED:
>> Rot ---------------Akku wird geladen
>> Grün -------------Akku voll geladen
>> Rot blinkend --- Akku defekt oder
>>>>>>>>>>>>>>>> Kurzschluß
1 Follow mode Gimbal folgt den Bewegungen
2 Pitch lock mode Kamera bleibt im Horizont, horizontale Drehbewegung möglich.
3 Head lock
Kamera wird in der eingestellten Position gehalten.
4 Follow roll
Alle drei Achsen folgen den Bewegungen.
Drehen Sie den Handgriff, so dass er über der Kamera ist und schalten
5 Invert mode
Sie den Gimbal ein. Der Pilotfly-H2 erkennt automatisch die neue Position.
Alle anderen o.g. Modes können im invertierten Zustand auch angewählt
werden.
Achtung: Erstellen Sie eine
Sicherungskopie Ihrer Profile bevor
Änderungenvorgenommen werden.
>
