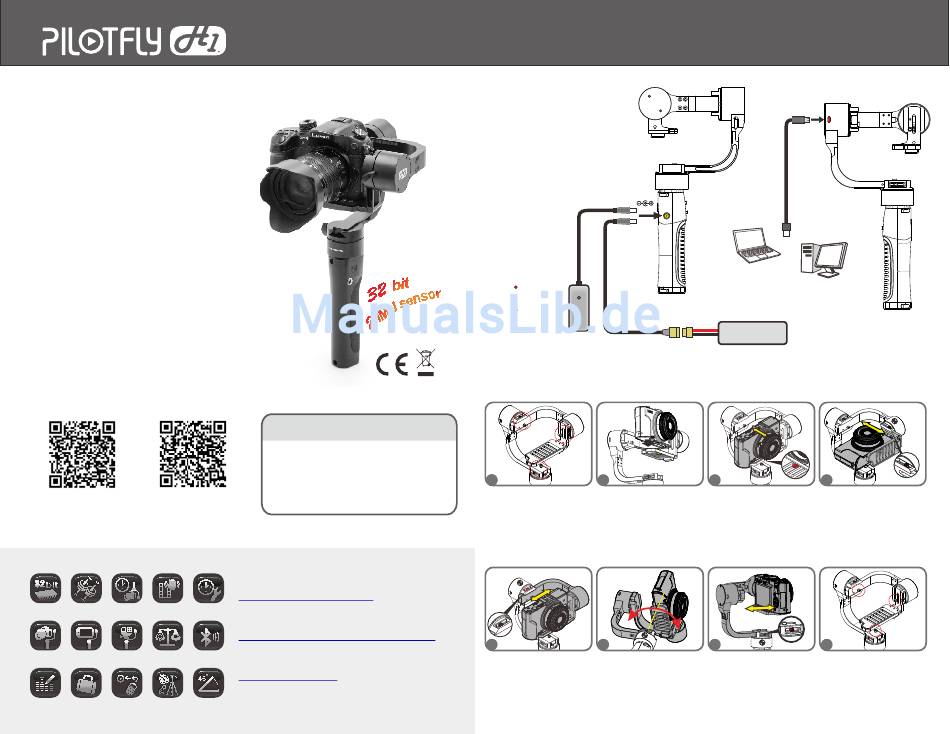

PilotflyH1se
Technische Daten:
Höhe: 310mm
Breite: 150mm
Tiefe: 150mm
Gewicht: 890g
Kameraaufhängung:
Höhe: 110mm
Breite: 140mm
Max.zulässigesGewicht:
Kamera: 1200g
MaximaleDrehung:
Pan Motor: 355°
Tilt Motor: 355°, +/-180° im Betrieb
Roll Motor: 355°, +/-60° im Betrieb
Spannungsversorgung:
Eingebauter wiederaufladbarer Li-Po Akku 1800mAh
Betriebszeit: 60 bis 210 Minuten (abhängig von den
Einstellungen und dem Kameragewicht)
Mainboard:AlexMos3-axisSimpleBGC
Anschluß: Mini-USB
Modus: 3 Kontroll-Modes als Standardeinstellung
English
Deutsch
se
QuickGuide
Lieferumfang
1 x PILOTFLY H1 mit eingebauter Li-Po batterie
1 x Ladegerät
1 x Smartphonehalterung
1 x Batterieverlängerungskabel (Xt60)
1 x Quick Guide
Zusätzliche Informationen unter:
www.pilotflytech.com
Facebook:
www.facebook.com/pilotflytech
Technischer Support via e-mail:
info@pilotfly.de
Handheld 3AXIS Stabilizer for Mirrorless camera
Anschlußbeschreibung
DC-IN
Rote LED:
Ladevorgang
Grüne LED:
Anschlußkabel für externen Akku
Voll geladen
13V / 1A Netzadapter
Befestigung und Justierung der Kamera
.
.
2.
1
1
Schrauben Sie die Kamera auf
Lockern Sie alle markierten M4
die Halterung mit der 1/4
Schrauben.
Schraube.
5.
6.
Ausbalancieren der
Justieren Sie nun die Tilt-Achse
Schwenkachse (Pan): Halten
(vertikal). Drehen Sie die
Sie das Gerät etwas schräg so
Kamera in die waagerechte
wie auf der Abbildung
Position. Verschieben Sie den
zusehen und balancieren sie
Tiltarm bis die Kamera
die Schwenkachse.
ausbalanciert ist und schrauben
die markierte Schraube fest.
2
Micro USB
Nur Datenübertragung,
kein aufladen möglich.
PC/NB
Parametereinstellung über SimpleBGC GUI
3S 11.1V LiPO
nicht inklusive
3.
4.
Balancieren Sie die Kamera
Drehen Sie die Kamera um 90°
durch Positionsänderung aus
wie auf der Abbildung zu
und befestigen sie sie mit der
sehen. Balancieren Sie die
1/4 Schraube.
Kamera durch verschieben der
Halterung aus. Danach fixieren
Sie die markierte Schraube in
der Abbildung.
7.
8.
Verschieben Sie den L-Arm
Stellen Sie sicher, dass alle
der Schwenkachse so, dass
dargestellten Schrauben
die Kamera ausbalanciert ist
festgezogen sind.
und befestigen Sie die
markierte Schraube.
