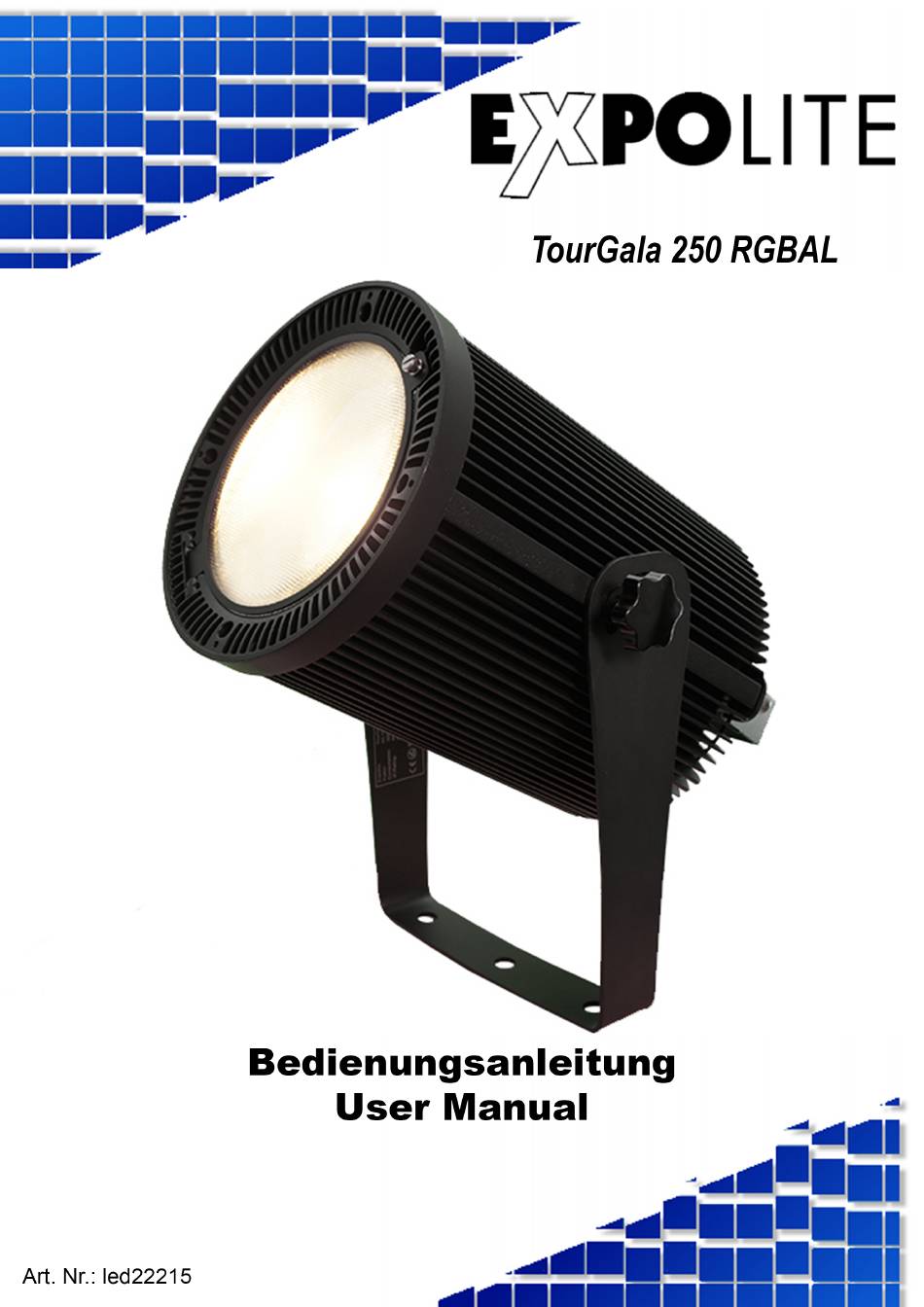

- Seite 1 POLITE TourGala 250 RGBAL Bedienungsanleitung User Manual Art. Nr.: led22215...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung SPEZIFIKATIONEN SEITE 1.2 GERÄTEDATEN (MAGE & GEWICHT) SEITE SICHERHEITSHINWEISE SEITE PASSWORT SEITE BEDIENELEMENTE SEITE DIMMER KURVEN SEITE 2. Installation / Bedienung MONTAGE SEITE MENÜFÜHRUNG SEITE ADRESSIERUNG SEITE CHANNEL I PERSONALITY SEITE STATIC COLOR SEITE CALIBRATION SEITE MODE SEITE PWM-RATE SEITE... -
Seite 3: Einführung
1. Einführung 1-1. Spezifikationen ARTIKELNUMMER LIEFERUMFANG TourGala 250 RGBAL led22215 Anschlusskabel SPANNUNGSVERSORGUNG Bedienhinweise für Expolite Geräte Linsenset (350 / 450 / 600 / 800) 100-240V 50/60Hz ANSCHLüSSE OPTIONALES ZUBEHÖR Powercon True 1 input Sicherungsseil 60cm / 5mm 3-pol DMX in/out Art. -
Seite 4: Gerätedaten (Mage & Gewicht)
1.2. Gerätedaten (Maße & Gewicht) &tiiiii MAßE & GEWICHT x 260 x 200 6,80 kg... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Sicherheitshinweise entnehmen Sie bitte dem gesondetten Dokument „Bedienhinweise für Expolite Geräte" 1.4. Passwort 1m „LOCK-Betrieb" (siehe Menüpunkt: LOCK) Wird der TourGala nach 2 minuten ohne Bedienung automatisch einem Passwort gesichert. Das Passwort zum entriegeln lautet: Menü -> Up -> Down -> Enter 1.5. -
Seite 6: Installation
Installation 2.1. Montage Dieses Gerät kann in jeder beliebigen Position verwendet werden. Nutzen Sie, für die hängende Montage, die mitgelieferten Bügel. An diesen lassen sich die gängigen Halterungen montieren. Zudem lässt sich der TourGala auch als abgehangene Pendelleuchte betrieben Das Gerät muss entsprechend der jeweils geltenen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen gesichert werden. -
Seite 7: Menüführung
2. Bedienung 2.2. Menüführung Static o - 255 o - 255 o - 255 o - 255 Strobe o - 255 Preset Color None, Calibration o - 255 o - 255 o - 255 o - 255 o - 255 USE? 7 CH 11 CH... - Seite 8 2. Bedienung 2.2. Menüführung Plate FX 2 2.400 Plate FX 3 4.000 12.000 16.000 20.000 Normal 1800 o - 100 CTOI o - 255 o - 255 o - 255 AT speed Chase Chase Chase...
- Seite 9 2. Bedienung 2.2. Menüführung Chase Scene o - 255 Green o - 255 o - 255 Blue Amber o - 255 Lime o - 255 Shutter o - 255 Auto o - 255 Auto Speed o - 255 Time o - 255 Wait o - 25.5 (s) Use?
-
Seite 10: 2.3. Adressierung
2. Bedienung 2.3. Adressierung Auf Seite 5 dieser Bedienungsanleitung finden Sie den Menüpunkt „DMX Adress", unter diesem Menüpunkt können Sie einen Wert zwischen 1 - 512 einstellen. Entsprechend Ihrer Adressierung können Sie nun alle Funktionen nutzen. 2.4. DMX Channel I Personality Auf Seite 5 dieser Bedienungsanleitung finden Sie den Menüpunkt „SET"... -
Seite 11: Lock (Passwortschutz)
2.9. LOCK Auf Seite 6 dieser Bedienungsanleitung finden Sie den Menüpunkt „SET" -> „LOCK", unter diesem Menüpunkt können Passwortschutz aktivieren Oder deaktivieren. 2.10. Rotate Auf Seite 6 dieser Bedienungsanleitung finden Sie den Menüpunkt „Set" -> „Rotate", unter diesem Menüpunkt können Sie einstellen 0b der Display „normal"... - Seite 12 Chart 5 Kanal 7 Kanal 11 Kanal Master Dimmer o -255 o -255 o -255 0 255 o -255 o -255 No Strobe Slow to Fast (not synchron) 6-20 21-60 Slow to Fast (Synchron) 61-100 Slow to Fast (Sinewave) 101-140 Slow to Fast (Random) 141-180 Slow to Fast (Openin Pulse) 181-220 Slow to Fast (Closing Pulse)
-
Seite 13: Dmx Chart I Kanalbelegung
Chart 12-50 Green up / Blue full Light Blue 52-90 Green full / Blue down Green 92-130 Red up/ Green full Virtual Color wheel Yellow 132-170 Red full / Green down 172-210 Red full / Blue up Magenta 212-250 Red down / Blue full Blue 251-255 0-10...
