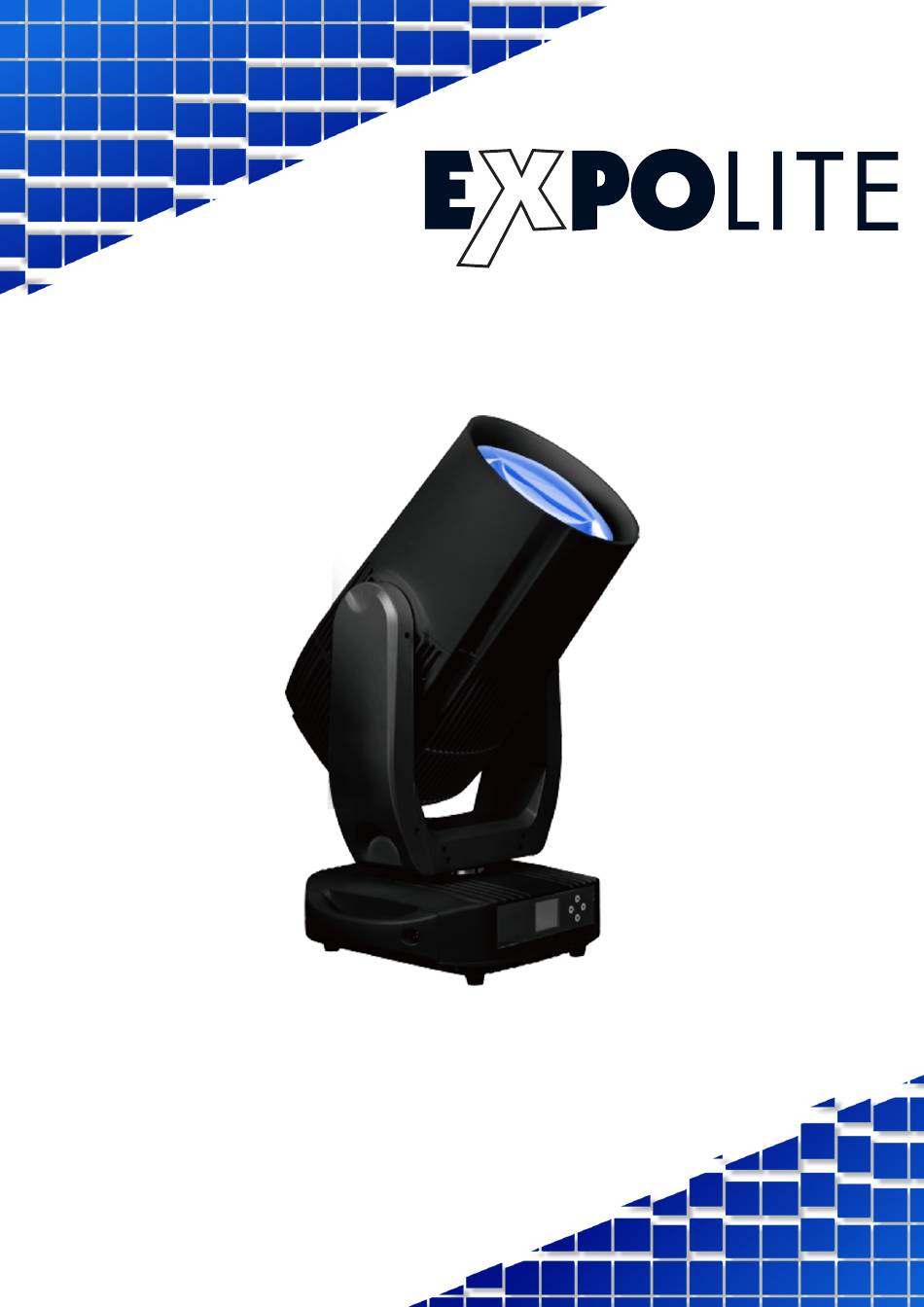

Sir Luxalot
Bedienungsanleitung
Art.Nr.: led21230
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Sir Luxalot

Inhaltszusammenfassung für Expolite Sir Luxalot

  • Seite 1 Sir Luxalot Bedienungsanleitung Art.Nr.: led21230...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: 1-Einführung .................1 ................1 1.1 Spezifika onen 1.2 Sicherheitshinweise ..............3 2-Installa on .................4 2.1 Montage ..................4 2.2 Ersetzen der Sicherung ..............5 2.3 Anschluss ...................5 3-Menü ..................6 ................6 3.1 Bedienelemente 3.2 Menü ..................7 3.3 Address ..................9 3.4 Person ..................9 3.5 Run Mode ..................9 3.6 Op on ..................10...

  • Seite 3: 1-Einführung

    1 Einführung 1.1 Spezifika onen Lieferumfang Ar kelnummer Sir Luxalot led21230 Anschlusskabel Bedienhinweise für ExpoLite Geräte Spannungsversorgung 100-240VAC, 56/60Hz Op onales Zubehör 380W ExpoTruss Quick Selflock Clamp, schwarz Sicherung T 6,3A Art.Nr.: jam62054 Anschlüsse True 1 Power In XLR 3-Pol in/out...
  • Seite 4 Abmessungen 416x358x712 (BxLxH) 39kg Seite 2...

  • Seite 5: Sicherheitshinweise

    Richten Sie den Lichtstrahl nicht auf Oberflächen innerhalb eines Radius von 3,0m. Zusätzliche Sicherheitshinweise entnehmen Sie bi e dem gesonderten Dokument „Bedienhinweise für ExpoLite Geräte“. Sehen Sie niemals direkt in den Lichtstrahl. Es besteht die Gefahr von Verletzungen der Augen und Erblindung.

  • Seite 6: 2-Installa On

    2 Installa on 2.1 Montage Dieses Gerät kann in hängender oder stehender Posi on verwendet werden. Nutzen Sie, für die hängende Montage, die mitgelieferten Omega-Brackets. An Diesen lassen sich gängige Halterungen mon eren. Das Gerät muss entsprechend der jeweils gül gen Vorschri en sicher mon ert und mit einer zweiten Sicherung gegen herabfallen gesichert werden.

  • Seite 7: Ersetzen Der Sicherung

    2.2 Ersetzen der Sicherung Achtung! Elektrische Arbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät vorher vom Netz. Zum ersetzen der Sicherung (T 6,3A) en ernen Sie die Abdeckkappe mit einem passenden Schraubendreher. Ziehen Sie die Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.

  • Seite 8: 3-Menü

    3 Menü 3.1 Bedienelemente Hoch Menü/ bestä gen Ebene höher Ebene efer Runter Seite 6...

  • Seite 9: Menü

    3.1 Menü MENU ADDRESS 001 - 512 PERSON BASIC(12CH) STANDARD(16CH) EXTENDED(18CH) RUN MODE DMX512 ARTNET sACN ARTNET TO DMX AUTO CUSTOM1 CUSTOM2 OPTION PAN INVERT NORMAL/INVERT TILT INVERT NORMAL/INVERT PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE...
  • Seite 10 OPTION SIGNAL ONLY XLRDMX XLRDMX FIRST ONLY WDMX WDMX FIRST WDMX TO XLRDMX EDIT EDIT 1-2 STEP(01-30) 0-255 TILT 0-255 0-255 YES/NO MANUAL AUTO TEST CHANNEL 0-255 TILT 0-255 0-255 STROBE 0-25 DEBUG HIDE NO/YES RESET ALL RESET PT RESET INFO FIXTURE HOURS LED USE HOURS...

  • Seite 11: Address

    3.3 Address MENU ADDRESS 001 - 512 In diesem Menü wird die DMX-Adresse des Gerätes eingestellt. 3.4 Person MENU PERSON BASIC(12CH) STANDARD(16CH) EXTENDED(18CH) Verschiedenen DMX-Modis können hier eingestellt werden. 3.5 Run Mode MENU RUN MODE DMX512 ARTNET sACN ARTNET TO DMX AUTO CUSTOM1 CUSTOM2...

  • Seite 12: Op On

    3.6 Op on MENU OPTION PAN INVERT OFF/ON TILT INVERT OFF/ON PERFORM STUDIO POWER LIVE BLACKOUT OFF/ON DIMMER DIM4 DIM4 DIM3 DIM2 DIM1 LED PWM 1200Hz 2400Hz 4000Hz 6000Hz 25000Hz 3200k FULL POWER CCT 4200k 5600k 10000k NORMAL SAVE/BLACK DMX ERROR OFF/ON DISPLAY ON DISPLAY LOCK...
  • Seite 13 3.6 Op on NETWORK Net SWITCH MENU OPTION 2.XXX.XXX.XXX/10.XXX.XXX.XXX UNIVERS 0-255 IP MODE DEFAULT IP/CUSTOM IP CUSTOM IP XX.XX.XX.XX PT ENCODER OFF/ON WDMX RESET NO/YES SIGNAL ONLY XLRDMX XLRDMX FIRST ONLY WDMX WDMX FIRST WDMX TO XLRDMX Seite 11...
  • Seite 14 PAN INVERT Die Inver erung der Pan-Bewegung kann hier ak viert oder deak viert werden. TILT INVERT Die Inver erung der Tilt-Bewegung kann hier Ak viert oder deak viert werden. PERFORM Hier wird die Arbeitsweise der Lü er eingestellt. STUDIO: Lü er drehen langsamer. Leistung wird ggf. runtergeregelt. Schallpegel bis 45dB.

  • Seite 15: Display Time

    DMX ERROR Hier wird das Verhalten des Gerätes bei Ausfall des Signals eingestellt. eingestellt. Wählen sie „SAVE“ um bei Ausfall des Signals den letzten Wert zu halten oder „BLACK“ um in den Blackout zu wechseln.Display On In diesem Menü können sie einstellen ob das Display im Betrieb ein- oder ausgeschaltet ist.

  • Seite 16: Edit

    Signal In diesem Menü können sie einstellen welche Signalquelle verwendet werden soll. 3.7 Edit Hier lassen sich benutzerdefinierte Programme anlegen und ändern. Es stehen Zwei Programme mit je 30 Steps zur Verfügung. Wählen sie die gewünschte Funk on aus und ändern sie die Werte.

  • Seite 17: 4-Kanalbelegung

    4 Kanalbelegung 4.1 BASIC DMX Kanal Wert Funk on 0 - 255 0 - 255 TILT 0 - 255 PT SPEED 0 - 010 WHITE 011 - 127 128 - 244 245 - 255 WHITE COLOR 000 - 007 NO FUNCTION 008 - 010 COLOR 1 011 - 013...
  • Seite 18 4.1 BASIC DMX Kanal Wert Funk on GOBO 000 - 010 NO FUNCTION 011 - 012 GOBO 1 013 - 014 GOBO 2 015 - 016 GOBO 3 017 - 018 GOBO 4 019 - 020 GOBO 5 021 - 022 GOBO 6 023 - 024 GOBO 7...
  • Seite 19 4.1 BASIC DMX Kanal Wert Funk on PRISM 2 000 - 010 NO FUNCTION 011 - 145 PRISMA INSERT (0-360°) 146 - 150 STOP 151 - 200 PRISM ROTATION CW (SLOW TO FAST) 201 - 205 STOP 206 - 255 PRISM ROTATION CCW (SLOW TO FAST) 000 - 255 FOCUS...

  • Seite 20: Standard

    4.2 STANDARD DMX Kanal Wert Funk on 000 - 255 000 – 255 PAN FINE 000 – 255 TILT 000 – 255 TILT FINE 000 – 255 PT SPEED 0 - 010 WHITE 011 - 127 128 - 244 245 - 255 WHITE COLOR 000 - 007...
  • Seite 21 4.2 STANDARD DMX Kanal Wert Funk on GOBO 000 - 010 NO FUNCTION 011 - 012 GOBO 1 013 - 014 GOBO 2 015 - 016 GOBO 3 017 - 018 GOBO 4 019 - 020 GOBO 5 021 - 022 GOBO 6 023 - 024 GOBO 7...
  • Seite 22 4.2 STANDARD DMX Kanal Wert Funk on PRISM 2 000 - 010 NO FUNCTION 011 - 145 PRISMA INSERT (0-360°) 146 - 150 STOP 151 - 200 PRISM ROTATION CW (SLOW TO FAST) 201 - 205 STOP 206 - 255 PRISM ROTATION CCW (SLOW TO FAST) 000 - 255 FOCUS...

  • Seite 23: Extended

    4.3 Extended DMX Kanal Wert Funk on 000 - 255 000 – 255 PAN FINE 000 – 255 TILT 000 – 255 TILT FINE 000 – 255 PT SPEED 0 - 010 WHITE 011 - 127 128 - 244 245 - 255 WHITE COLOR 000 - 007...
  • Seite 24 4.3 Extended DMX Kanal Wert Funk on GOBO 000 - 010 NO FUNCTION 011 - 012 GOBO 1 013 - 014 GOBO 2 015 - 016 GOBO 3 017 - 018 GOBO 4 019 - 020 GOBO 5 021 - 022 GOBO 6 023 - 024 GOBO 7...
  • Seite 25 4.4 Extended DMX Kanal Wert Funk on PRISM 1 000 - 010 NO FUNCTION 011 - 145 PRISMA INSERT (0-360°) 146 - 150 STOP 151 - 200 PRISM ROTATION CW (SLOW TO FAST) 201 - 205 STOP 206 - 255 PRISM ROTATION CCW (SLOW TO FAST) PRISM 2 000 - 010...
  • Seite 26 4.4 Extended DMX Kanal Wert Funk on CONTROL 000 - 010 NO FUNCTION 011 - 020 PAN/TILT BLACK ACTIVATED 021 - 030 PAN/TILT BLACK DEACTIVATED 031 - 040 PAN INVERT 041 - 050 TILT INVERT 051 - 060 PAN/TILT INVERT OFF 061 - 070 STUDIO 071 - 080...
  • Seite 27 © 2022 by Focon Showtechnic Vertriebsgesellschaft mbH...
