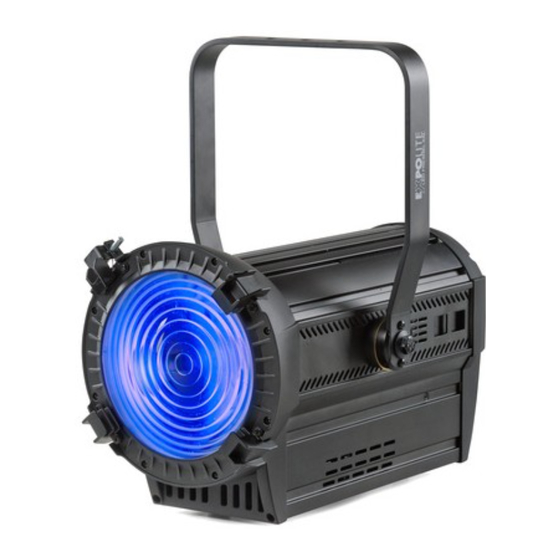

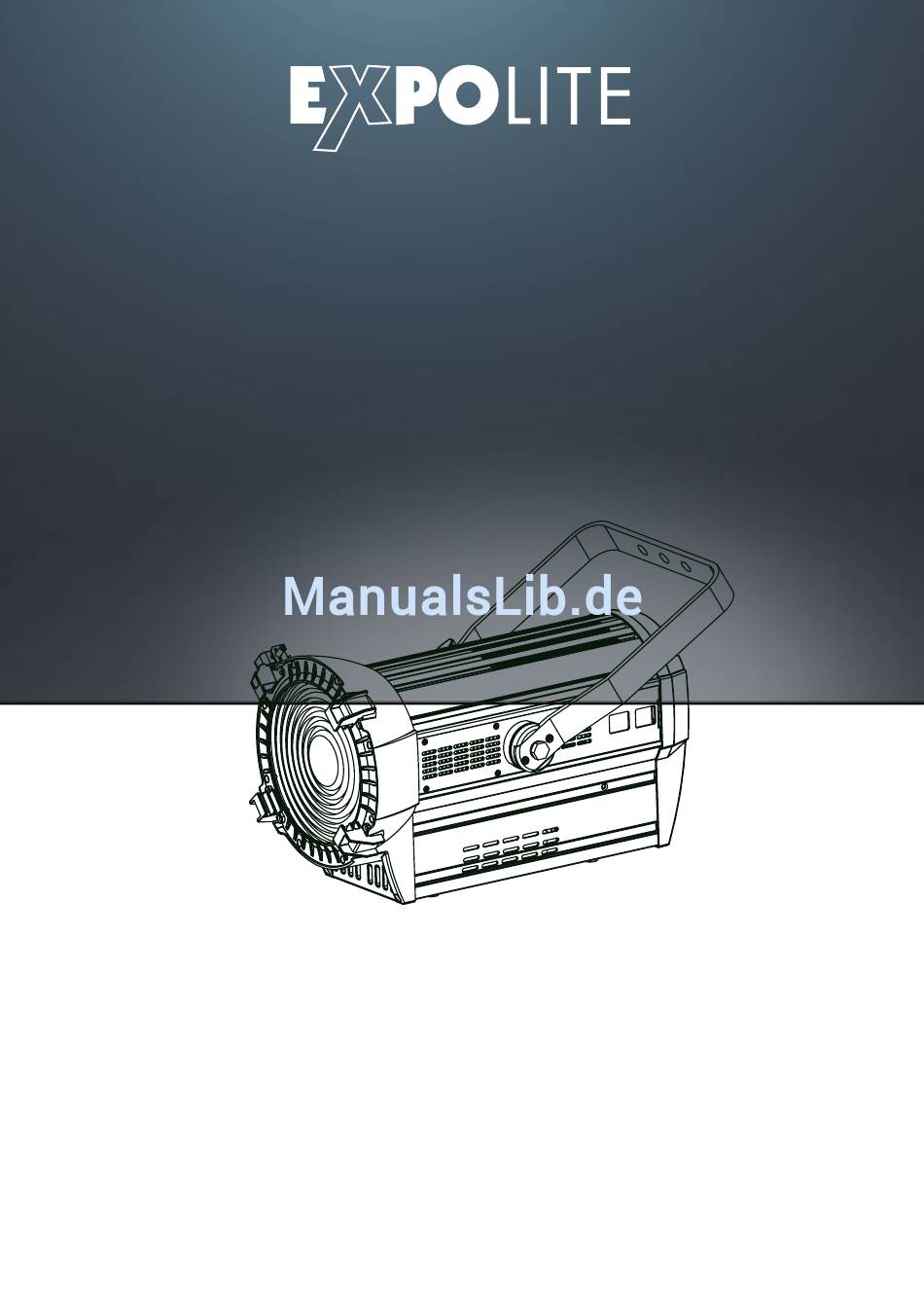

- Seite 1 LED FRESNEL XAL BEDIENUNGSANLEITUNG FÜR LED22750 LED FRESNEL XAL USER MANUAL FOR LED22750...
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 300 Watt LEDs 240W Osram RGBAL 5in1 LEDFarbmischung weiß 2.700 - 8.000 K div. Farbpresets LEE/Rosco + Farben <1 Mio. Mischfarben Farbwiedergabe <90 Ra Zoom motorisch 15°- 45° Ansteuerung DMX / RDM / Smart Control Anschluss PowerCon in/out Anschluss Steuerung... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. -
Seite 4: Schutz Gegen Fremdkörper Und Wasser
SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen. - Seite 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
-
Seite 6: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. HINWEIS! Das LED-Modul kann in jeder beliebigen Position montiert werden. Die Neigung im Bügel kann bequem durch lösen der Arretierungs- schraube verstellt werden. -
Seite 7: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. MENÜSTRUKTUR MANUAL MODE 1 MENÜ MODE 2 MODE 3 MODE 4 STAT R (0-255) GREEN... - Seite 8 SETTING UPLOAD SEND RESET RESET COLOR RGB TO W DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK PERFORMANCE LIVE STUDIO POWER MCON SELF MASTER PMW RATE 600 HZ 1200 HZ 2000 HZ 4000 HZ 6000 HZ 25000 HZ FULL POWER CCT 3200 K 4200 K 5600 K...
-
Seite 9: Einstellung Der Smart-Control-Regler
EINSTELLUNG DER SMART-CONTROL-REGLER Wählen Sie im MENÜ mit Hilfe der ENTER-Taste den MANUAL MODE und wählen Sie mit den Tasten UP und DOWN den ge- wünschten Modus( Mode 1 - Mode 4 ) mit bestätigen der EN- TER-Taste. MENÜ MANUAL MODE 1 MODE 2 MODE 3... -
Seite 10: Besondere Geräteeinstellungen
RUN MODI Es kann zwischen dem RUN-Modus DMX für Betrieb via DMX-512 oder SLAVE für Master-Slave Betrieb gewählt werden. MENÜ RUN MODE SLAVE DMX PERSONALITY Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung eingetellt. (siehe dazu auch ab 4.0) MENÜ PERSONALITY HSIC TOUR TR16... -
Seite 11: Balance Und Korrektureinstellungen Im Displaymenü
3.10 PASSWORTSCHUTZ Im Menü unter KEY wird eingestellt, ob eine Passworteingabe fürMenüänderungen abgefragt wird. Bei ON sperrt sich das Menü nach 30 Sekunden oderbeim Einschalten des Gerätes. HINWEIS: DAS WERKSEITIGE PASSWORT LAUTET: UP+DOWN+UP+DOWN+ENTER MENÜ 3.11 BALANCE UND KORREKTUREINSTELLUNGEN IM DISPLAYMENÜ Im MENU unter CALIB.C die Korrektureinstellungen wählen.Unter CALIB.C sind 12 vorprogrammierte Farbtemperaturen hinterlegt. -
Seite 12: Steuerung Mit Dmx512 Kontroller
STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Dieses Gerät verfügt über verschiedene DMX-Modi die im Menü Personality eingestellt werden können. HSIC DMX-KANAL WERT FUNKTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE 0ó255 SATURATION CCT / FARBTEMPERATUR 0ó10 NO FUNCTION 11ó30 2700 K 31ó50 3000 K 51ó70 3200 K... - Seite 13 DMX-KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 111ó120 L202 121ó130 131ó140 L328 141ó150 R3314 151ó160...
- Seite 14 TOUR DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 111ó120 L202 121ó130 131ó140 L328 141ó150...
- Seite 15 DMX KANAL WERT FUNKTION 226ó230 4500K 5600K 231ó235 236ó240 6000K 241ó245 6500K 246ó250 7200K 251ó255 8000K STROBE 0ó9 NO FUNCTION STROBE FROM SLOW TO FAST 0 - 25Hz 10ó99 20ó109 NO FUNCTION 30ó179 LIGHTNING STROBE NO FUNCTION 40ó189 50ó255 RANDOM SROBE ZOOM 0ó255 AUTO...
- Seite 16 TR16 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER MASTER DIMMER FINE 0ó255 0ó255 RED FINE 0ó255 GREEN 0ó255 0ó255 GREEN FINE BLUE 0ó255 0ó255 BLUE FINE LIME 0ó255 0ó255 LIME FINE AMBER 0ó255 AMBER FINE 0ó255 PRESET COLOR 0ó10 NO FUNCTION 11ó20 L106 21ó30...
- Seite 17 DMX KANAL WERT FUNKTION 201ó205 3000K 3200K 206ó210 211ó215 3500K 216ó220 4000K 221ó225 4200K 226ó230 4500K 5600K 231ó235 236ó240 6000K 241ó245 6500K 246ó250 7200K 251ó255 8000K STROBE 0ó9 NO FUNCTION STROBE FROM SLOW TO FAST 0 - 25Hz 10ó99 20ó109 NO FUNCTION 30ó179 LIGHTNING STROBE...
-
Seite 18: Product Specifications
PRODUCT SPECIFICATIONS TECHNICAL SPECIFICATION voltage 100-240V AC @ 50/60Hz power consumption 300 Watt 240W Osram RGBAL 5in1 LED colour temperature 2.700 - 8.000 K dif. colour presets LEE/Rosco + Colour <1 Mio. mixed colours colour rendering <90 Ra zoom motoric 15°- 45° control DMX / RDM / Smart Control connection... -
Seite 19: Safety Warning
SAFETY WARNING This product must be installed by a qualified professional. All maintenance must be carried out by a qualified electrician. A minimum distance of 0.5 m must be maintained between the equipment and a combustible surface. The product must always be operated in a well ventilated area. DO NOT stare directly into the LED light source. - Seite 20 PROTECTION AGAINST SOLIDS AND WATER Only for IP-rated fixtures The protection level of a housing is set by apllied standards. For classification there is used the IP-Code. It contains the declaration „IP“ and two following numbers. The first number charaterises the protection against harmful effects of solids, the second is rating the waterprotection.
- Seite 21 TEMPORARY USE Eventequipment is designed for temporary use. This are typical purpose as concerts, festivals, theatre, clubs and disco use and referable venues. Longterm use, specially under outdoorconditions and fixed out- door installation can bring damage in aging materials and affect the coated surface.
-
Seite 22: Power Connections
INSTALLATION MOUNTING HANGING: The fixture can be mounted in a hanging position using the supporting bracket. The bracket should be secured to the mounting truss or struc- ture using a standard moun- ting clamp. Please note that when hanging the unit a safety cable should also be used. -
Seite 23: Display Panel Operation
DISPLAY PANEL OPERATION DISPLAY OPERATION Menu: back Enter: enter Down: down MENU MAP MANUAL MODE 1 MENU MODE 2 MODE 3 MODE 4 STAT R (0-255) GREEN G (0-255) BLUE B (0-255) AMBER A (0-255) LIME L (0-255) ZOOM Z (0-255) STROBE S (0-255) PRESET COLOR... - Seite 24 SETTING UPLOAD SEND RESET RESET COLOR RGB TO W DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK PERFORMANCE LIVE STUDIO POWER MCON SELF MASTER PMW RATE 600 HZ 1200 HZ 2000 HZ 4000 HZ 6000 HZ 25000 HZ FULL POWER CCT 3200 K 4200 K 5600 K...
- Seite 25 CONTROL KNOB SWITCH SET UP Manual mode ENTER control knob switch set up MENU MANUAL MODE 1 MODE 2 MODE 3 MODE 4 EDIT STATIC COLOUR Combine RED, GREEN, BLUE, AMBER, LIME and ZOOM to create an infinite range of colors (0-255) Set the value of the STROBE (0-25Hz).
-
Seite 26: Run Mode
RUN MODE Enter the RUN MODE mode to set working mode. DMX MODE is for using the DMX512 controller to control the fixtures. SLAVE MODE is for MASTER-SLAVE operation. MENU RUN MODE SLAVE DMX PERSONALITY Enter the PERSONALITY mode to select DMX mode: HSIC, SSP TOUR, TR16. - Seite 27 3.10 ACTIVATE THE PASSWORD Enter the KEY mode to select whether the access password is on or off. When the fixture is set as PASS ON , after 30 seconds or turn on the fixture next time, the fixture will need an access password to enter the display menu control.
-
Seite 28: Channel Assignment
USING A DMX512 CONTROLLER CHANNEL ASSIGNMENT Note: This product have different DMX512 channel configuration HSIC DMX CHANNEL VALUE FUNCTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE 0ó255 SATURATION CCT / FARBTEMPERATUR 0ó10 NO FUNCTION 11ó30 2700 K 31ó50 3000 K 51ó70 3200 K 71ó90 3500 K... - Seite 29 DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 111ó120 L202 121ó130 131ó140 L328 141ó150 R3314...
- Seite 30 TOUR DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 0ó255 GREEN BLUE 0ó255 LIME 0ó255 0ó255 AMBER PRESET COLOR 0ó10 NO FUNCTION L106 11ó20 21ó30 31ó40 L194 41ó50 51ó60 L019 61ó70 71ó80 81ó90 91ó100 L213 101ó110 R377 111ó120 L202 121ó130 131ó140 L328 141ó150...
- Seite 31 DMX CHANNEL VALUE FUNCTION 226ó230 4500K 5600K 231ó235 236ó240 6000K 241ó245 6500K 246ó250 7200K 251ó255 8000K STROBE 0ó9 NO FUNCTION STROBE FROM SLOW TO FAST 0 - 25Hz 10ó99 20ó109 NO FUNCTION 30ó179 LIGHTNING STROBE NO FUNCTION 40ó189 50ó255 RANDOM SROBE ZOOM 0ó255 AUTO...
- Seite 32 TR16 DMX CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER MASTER DIMMER FINE 0ó255 0ó255 RED FINE 0ó255 GREEN 0ó255 0ó255 GREEN FINE BLUE 0ó255 0ó255 BLUE FINE LIME 0ó255 0ó255 LIME FINE AMBER 0ó255 AMBER FINE 0ó255 PRESET COLOR 0ó10 NO FUNCTION 11ó20 L106 21ó30...
- Seite 33 DMX CHANNEL VALUE FUNCTION 201ó205 3000K 3200K 206ó210 211ó215 3500K 216ó220 4000K 221ó225 4200K 226ó230 4500K 5600K 231ó235 236ó240 6000K 241ó245 6500K 246ó250 7200K 251ó255 8000K STROBE 0ó9 NO FUNCTION STROBE FROM SLOW TO FAST 0 - 25Hz 10ó99 20ó109 NO FUNCTION 30ó179 LIGHTNING STROBE...
- Seite 34 WWW.EXPOLITE-LED.DE...
