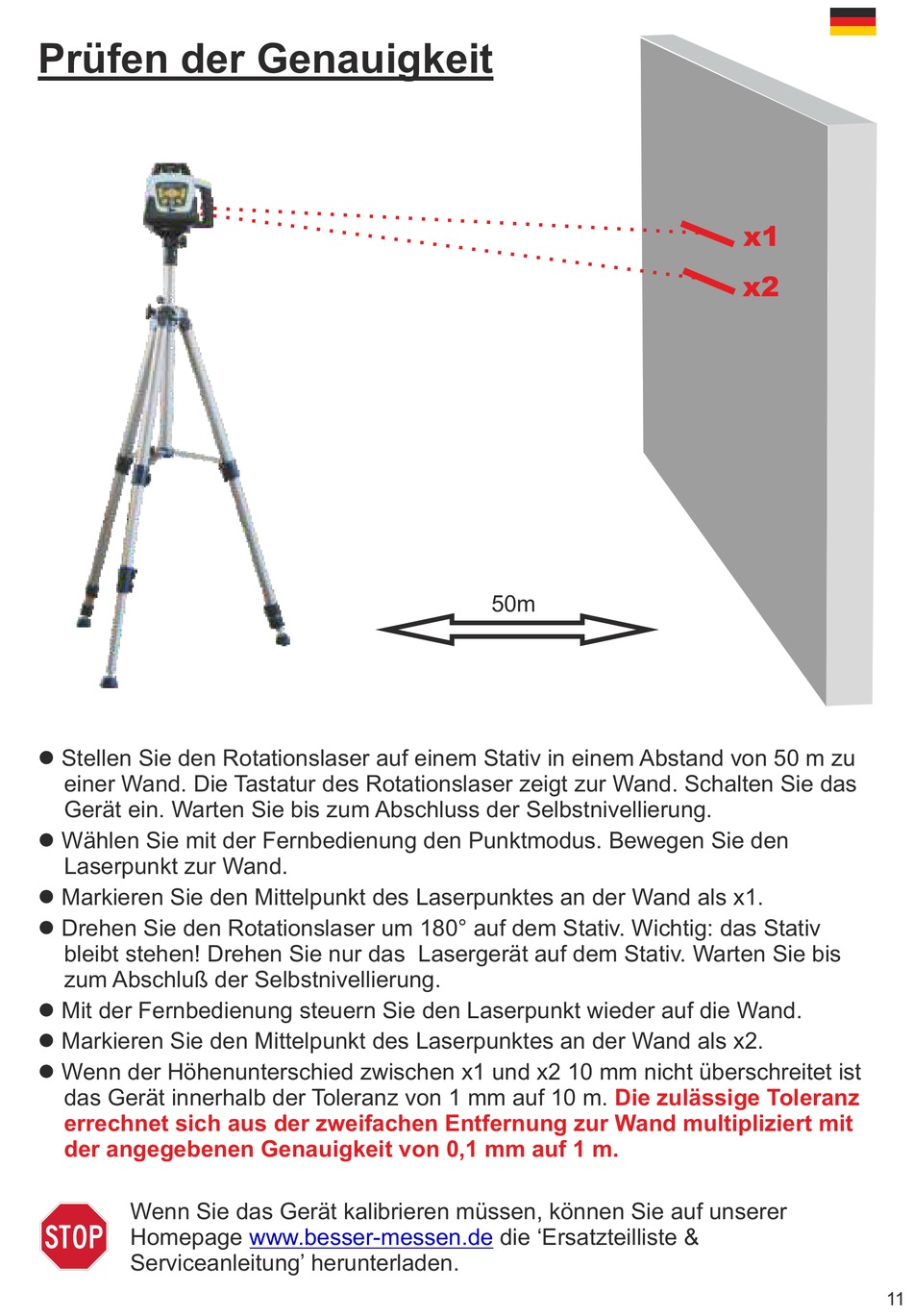

Prüfen der Genauigkeit
l Stellen Sie den Rotationslaser auf einem Stativ in einem Abstand von 50 m zu
einer Wand. Die Tastatur des Rotationslaser zeigt zur Wand. Schalten Sie das
Gerät ein. Warten Sie bis zum Abschluss der Selbstnivellierung.
l Wählen Sie mit der Fernbedienung den Punktmodus. Bewegen Sie den
Laserpunkt zur Wand.
l Markieren Sie den Mittelpunkt des Laserpunktes an der Wand als x1.
l Drehen Sie den Rotationslaser um 180° auf dem Stativ. Wichtig: das Stativ
bleibt stehen! Drehen Sie nur das Lasergerät auf dem Stativ. Warten Sie bis
zum Abschluß der Selbstnivellierung.
l Mit der Fernbedienung steuern Sie den Laserpunkt wieder auf die Wand.
l Markieren Sie den Mittelpunkt des Laserpunktes an der Wand als x2.
l Wenn der Höhenunterschied zwischen x1 und x2 10 mm nicht überschreitet ist
das Gerät innerhalb der Toleranz von 1 mm auf 10 m.
errechnet sich aus der zweifachen Entfernung zur Wand multipliziert mit
der angegebenen Genauigkeit von 0,1 mm auf 1 m.
Wenn Sie das Gerät kalibrieren müssen, können Sie auf unserer
Homepage
Serviceanleitung' herunterladen.
www.besser-messen.de
50m
Die zulässige Toleranz
die 'Ersatzteilliste &
x1
x2
