Seite 1

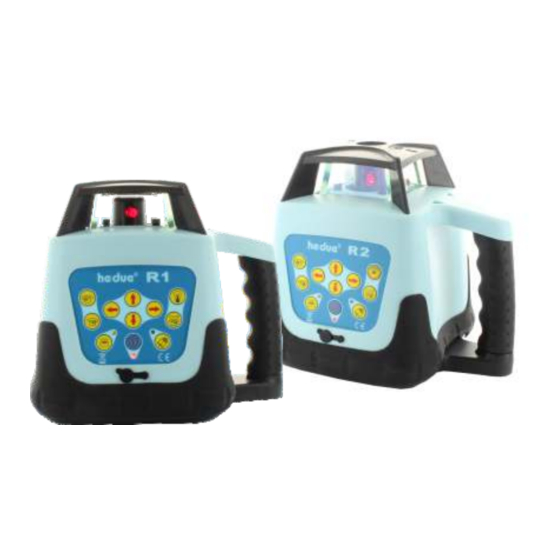

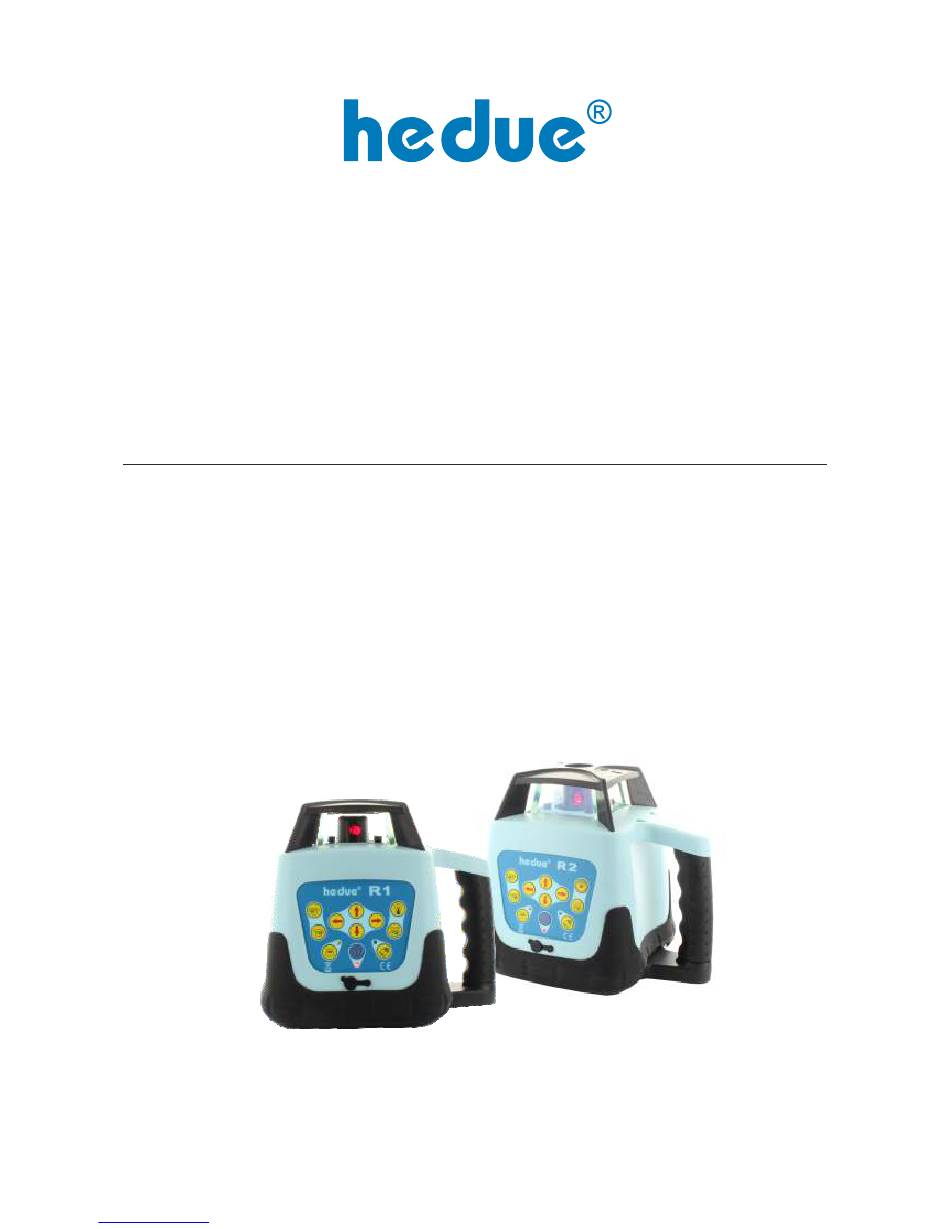

Rotationslaser hedue R1 & R2 Art.-Nr. R155, R171 und R176 Serviceanleitung Rotary Laser hedue R1 & R2 Art.-No. R155, R171 and R176 Service Manual Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Anschlussplan Hauptplatine (1) Anschluss mit Pendel Mainboard connection guide to be connected with pendulum (2) Anschluss mit Gehäuse to be connected with housing Antriebsmotor (1) Anschluss Lichtschranke (1) (3) Anschluss mit Akkupack Driving motor Connection light barrier to be connected with batterie unit Ladegerät Anschluss (2) Charger connector Anschluss Tilt (1)
Seite 3
Justierung der Nivellierung Level Calibration Y-Achse justieren Y-axis adjusting Beide Tasten gleichzeitig für 3 Sekunden drücken. Die Tilt- Anzeige blinkt, wenn das Justierprogramm gestartet ist. Press both keys simultaneously for 3 seconds. When automatic drift system indicator winks, the instrument enters the mode of Y-axis adjusting.
Seite 4
Mechanische Justierung der Nivellierung Mechanical Level Calibration Downloaded from www.Manualslib.com manuals search engine...
