Externe Linien

Die sog. „Externen Linien" stellen eine einfache Möglichkeit zum Aktivieren
vorprogrammierter Makros mit analogen Schaltern dar. So ist es
beispielsweise ohne weiteres möglich, einen Schalter zu verwenden, um
einem Bühnenverantwortlichen die Möglichkeit geben, hinter dem Vorhang
eine Arbeitslichtstimmung aufzurufen, ohne daß das Pult bedient werden
muß. Wird der Schalter gechlossen, so wird lediglich ein vorprogrammiertes
Makro ausgelöst. Das verwendete Makro muß lediglich auf die
entsprechende Externe Linie gelegt sein (insgesamt gibt es davon 8) und
die Linie muß ihrerseits über das Einstellungs-Menü aktiviert sein. Da es
möglich ist, die Externen Linien zu deaktivieren, können sie physikalisch
verbunden bleiben, auch wenn sie nicht verwendet werden.
Anschluß der Externen Linien
Bis zu acht Externe Linien können über einen 9-poligen Steckverbinder
vom Typ D angeschlossen werden. Letzterer wird direkt an die Rückseite
des Phoenix-Pultes angeschlossen. Die Schaltelemente sollten am besten
einfache Schließer sein, da ein Schlater eigentlich zwei Makros auslösen
kann: ein Makro: eines beim Schließen und eines beim Öffnen des
Kontaktes.
Aktivieren der Externen Linien
Vor dem Arbeiten mit Externen Linien müssen diese über das Einstellungs-
Menü aktiviert werden. Dieses System ermöglicht das sichere Verkabelt
lassen, wenn die Externen Linien nicht gebraucht werden, da sie in diesem
Fall einfach über das Menü deaktiviert werden können und somit bei
Betätigung das entsprechende Makro nicht ausgelöst wird.

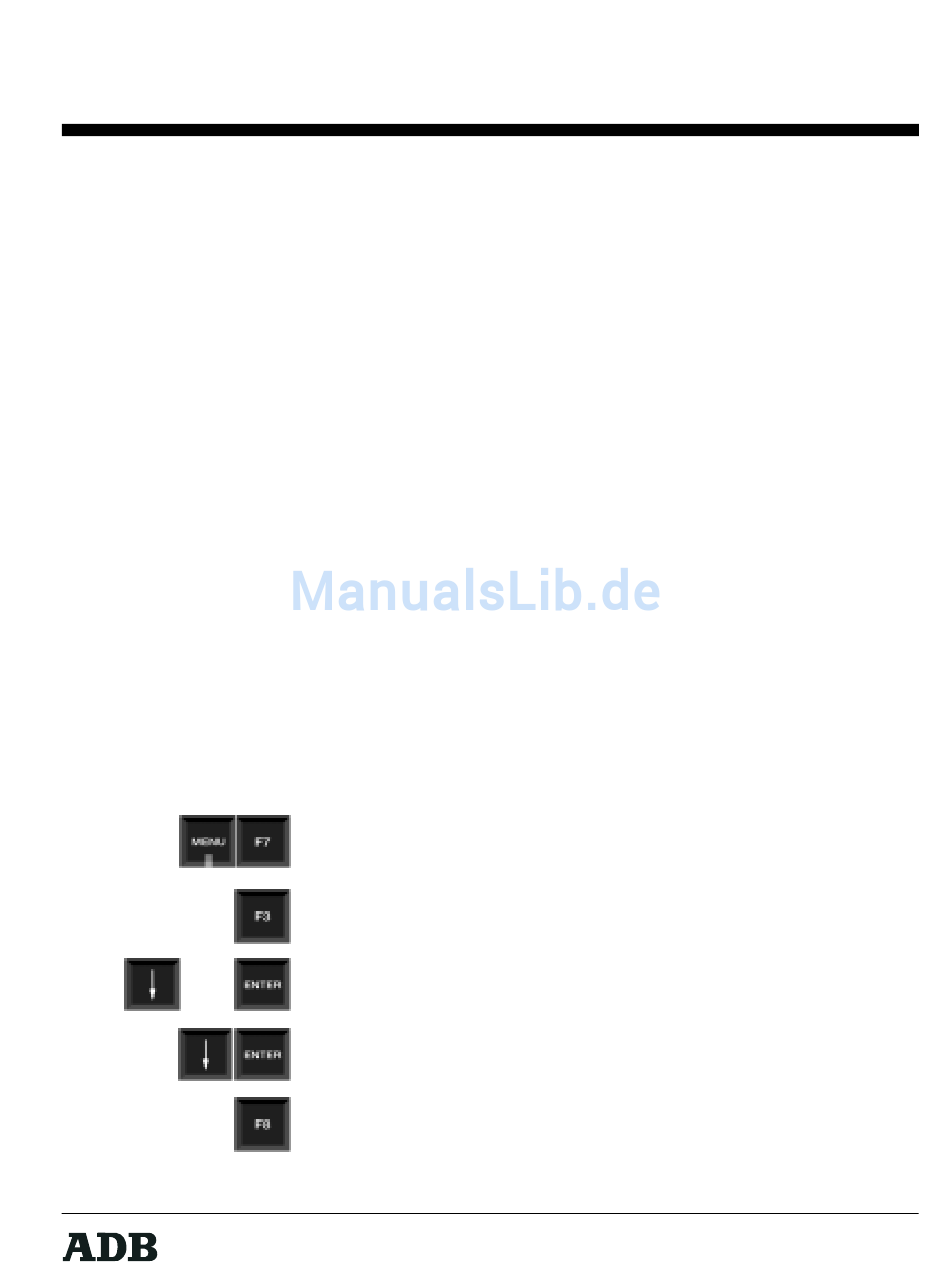

Beispiele Tasteneingaben
<MENÜ> <F7 {SETUP}> Anwahl der Dialog-Box Konfiguration
<F3 {GENERAL}>
Pfeil x 10 und <ENTER> Anwahl des Kästchens zur Aktivierung der
Pfeil und <ENTER>
<F8 {OK}>
Derart aktivierte Externe Linien bewirken das Auslösen des
entsprechend mit der Externen Linie verbundenen Makros wann immer
der an die Leitung angeschlossene Schalter bedient wird.
PHOENIX 2
für alle Eingangs-Optionen.
ersten Externen Linie.
Anwahl des Kästchens zur Aktivierung der
zweiten Externen Linie, etc.
Verlassen der Dialog-Box.
