Touchscreen Kalibrieren; Standardkalibrierung - Siemens SIMATIC Bedienungsanleitung

Software-Beschreibung
3.5 Panel PC Tools
3.4.3

Touchscreen kalibrieren

3.4.3.1

Standardkalibrierung

Vorgehensweise
1. Wählen Sie "Start > Programme > UPDD > Settings".
2. Klicken Sie auf das Register "Calibration".
3. Aktivieren Sie die Option "Use eeprom storage". Bei Touch-Controllern mit EEPROM ist
4. Klicken Sie auf die Schaltfläche "Calibrate".
5. Berühren Sie kurz nacheinander die entsprechenden Markierungen.
6. Bestätigen Sie alle Eingabeaufforderungen (Pfeile bzw. in der Mitte Kreuze) so lange, bis
40

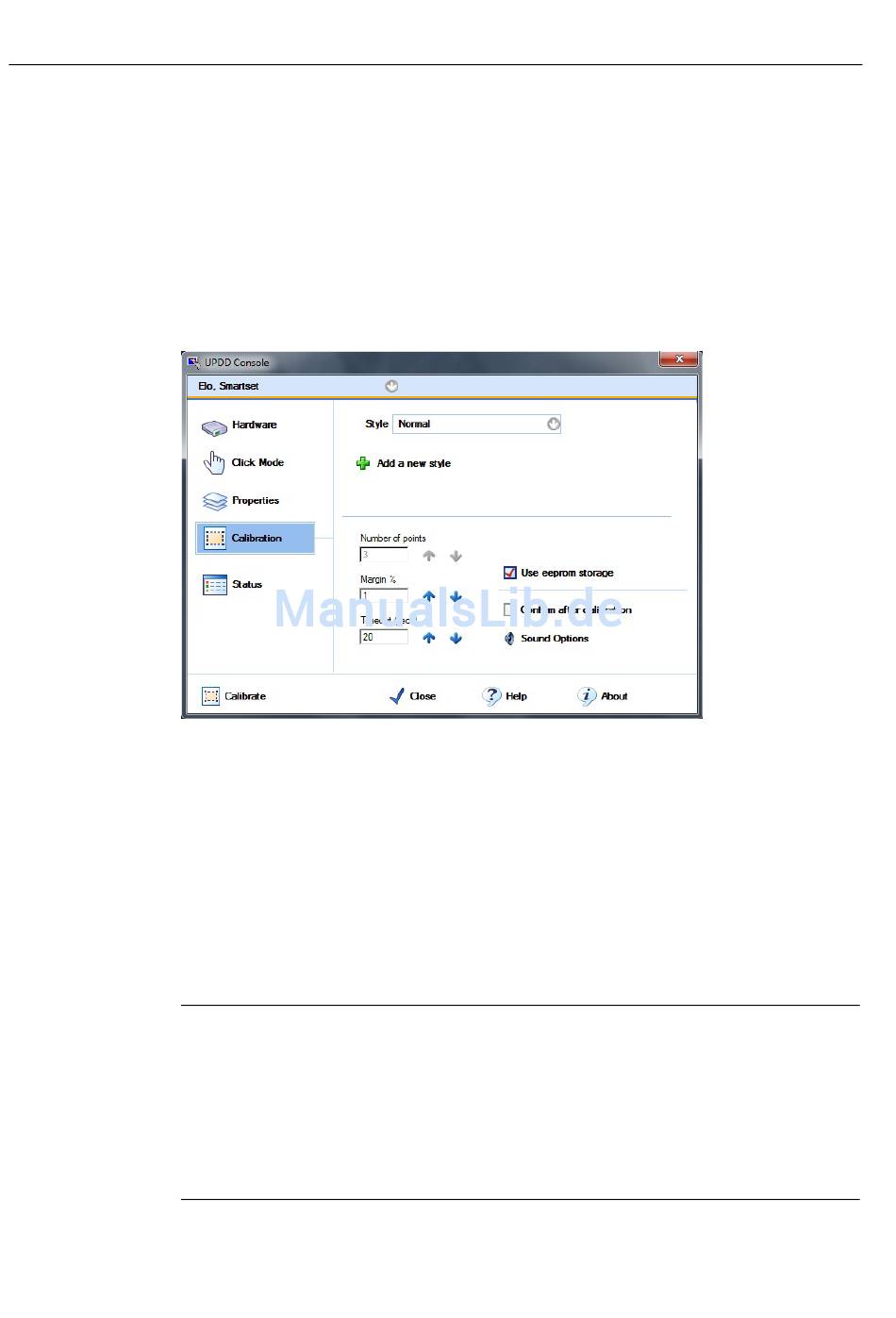

Der Dialog "UPDD Console" wird geöffnet.
Wählen Sie in der Kopfzeile des Dialogs den Touch-Controller des Geräts, das Sie
kalibrieren wollen.
das Optionsfeld vorausgewählt.
Das Optionsfeld "Number of points" zeigt 3-Punkt-Kalibrierung".
Die Kalibrierungsmaske wird am ausgewählten Display angezeigt.
Die Eingabe wird durch einen Haken bestätigt, die nächste Markierung wird angezeigt.
der komplette Bildschirm kalibriert ist.
Hinweis
Wenn der Bildschirm beim Berühren nicht wie erwartet reagiert, überprüfen Sie den unter
"1." gewählten Touch-Controller in der "UPDD Console" und wiederholen Sie die
Kalibrierung. Nur ein aktiver Touch-Controller kann kalibriert werden. Ein entfernter
Touch-Controller wird rot markiert dargestellt.
Wenn Ihnen die Genauigkeit einer 3-Punkt-Kalibrierung nicht ausreicht, dann können Sie
diese im Optionsfeld "Use eeprom storage" abwählen und die erweiterte 25-Punkt-
Kalibrierung benutzen.
SIMATIC IPC Wizard für Widescreen-Geräte
Bedienhandbuch, 01/2014, A5E31431969-AC
