Progress PDP9030E Benutzerinformation Seite 6

6
p r o g r e s s
A n s c h l ü s s e

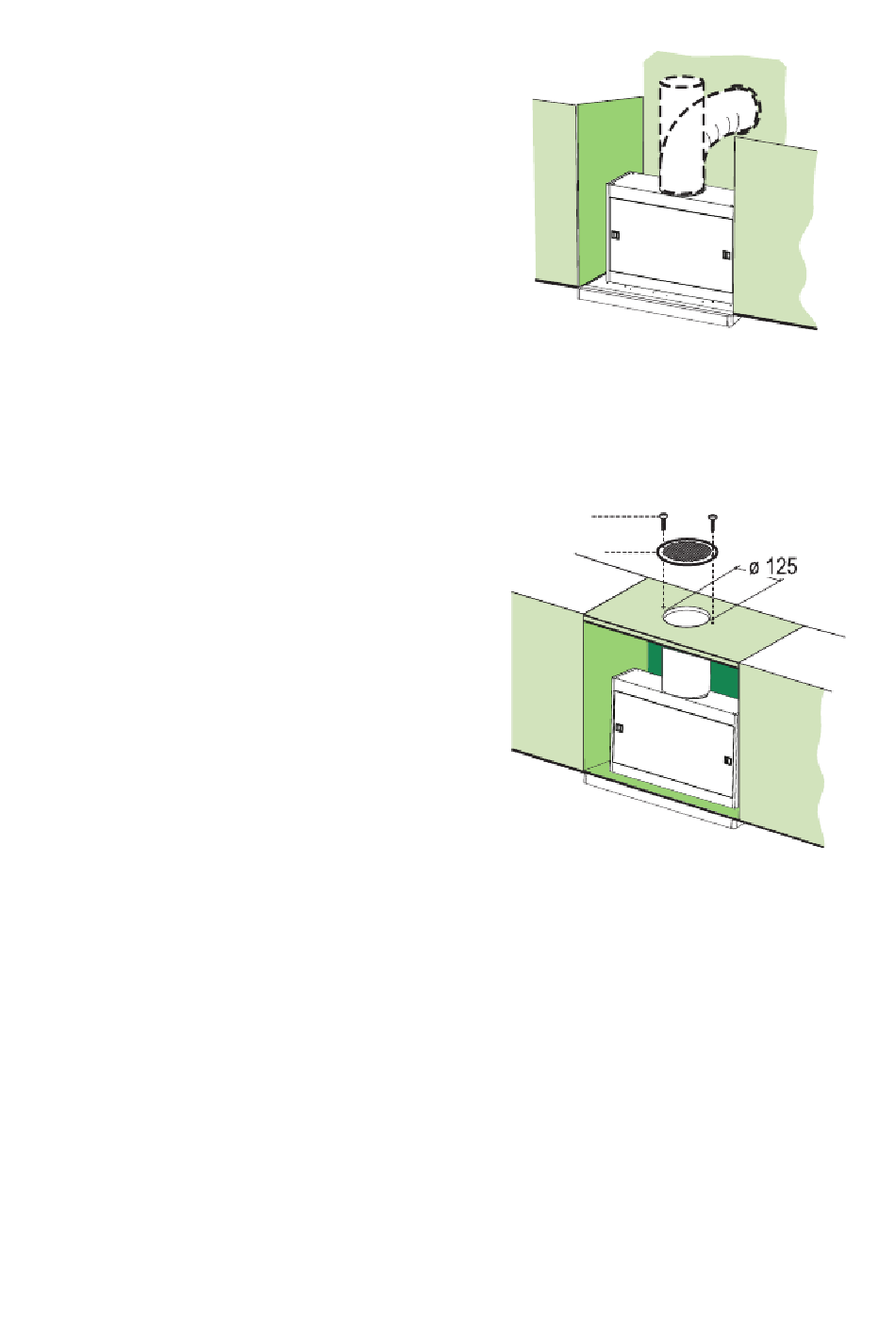

A N S C H L U S S B E I A B L U F T B E T R I E B
F ü r d i e I n s t a l l a t i o n d e r H a u b e i m A b l u f t b e t r i e b
m i t H i l - f e e i n e s R o h r e s o d e r S c h l a u c h e s v o m
s e l b e n  D u r c h - m e s s e r  w i e  d e r  z u v o r  i n s t a l l i e r t e 
F l a n s c h ( ø 1 5 0 m m , ø 1 2 5 m m o d e r ø 1 2 0 m m )
a m G e b l ä s e a u s t r i t t s s t u t z e n a n s c h l i e ß e n . .
•  D a s  R o h r  m i t  g e e i g n e t e n  R o h r s c h e l l e n   x i e r e n . 
D a s  h i e r z u  e r f o r d e r l i c h e  M a t e r i a l  w i r d  n i c h t 
m i t g e l i e f e r t .
•  E v e n t u e l l  v o r h a n d e n e  A k t i v k o h l e  l t e r  e n t n e h -
m e n .
A N S C H L U S S B E I U M L U F T B E T R I E B
•  I n  d a s  e v e n t u e l l  ü b e r  d e r  H a u b e  v o r h a n d e n e 
B o r d e i n L o c h ø 1 2 5 m m b o h r e n .
•  D e n  F l a n s c h  1 0 a a m H a u b e n a u s t r i t t a n b r i n -
g e n .
•  D e n  F l a n s c h  b e i m  L u f t a u s t r i t t  o b e r h a l b  d e r 
H a u b e m i t R o h r o d e r S c h l a u c h ø 1 2 0 m m
v e r b i n d e n .
•  D a s  R o h r  m i t  g e e i g n e t e n  R o h r s c h e l l e n   x i e r e n . 
D a s  h i e r z u  e r f o r d e r l i c h e  M a t e r i a l  w i r d  n i c h t 
m i t g e l i e f e r t .
•  D a s  L u f t l e i t g i t t e r  8 m i t H i l f e v o n 2 d e r m i t g e -
l i e f e r t e n S c h r a u b e n 1 2 e  ( 2 , 9  x  1 2 , 7 )  a u f  d e m 
H ä n g e s c h r a n k .
•  S i c h e r s t e l l e n ,  d a s s  d e r  A k t i v k o h l e  l t e r  e i n g e -
s e t z t i s t
E L E K T R O A N S C H L U S S
•  B e i  A n s c h l u s s  d e r  H a u b e  a n  d a s  S t r o m n e t z 
m u s s  e i n  z w e i p o l i g e r  S c h a l t e r  m i t  e i n e m  Ö f f -
n u n g s w e g  v o n  m i n d e s t e n s  3  m m  z w i s c h e n -
g e s c h a l t e t  w e r d e n .
•  N a c h  M o n t a g e  d e r  H a u b e  m u s s  b e i m  e r s t e n 
M a l  d e r  A u s z u g  e n e r g i s c h  g e ö f f n e t  w e r d e n ,  b i s 
b e i E r r e i c h e n d e s E n d a n s c h l a g e s e i n K l i c k e n
z u h ö r e n i s t .
1 2 e
8
