C o n e x i o n e s

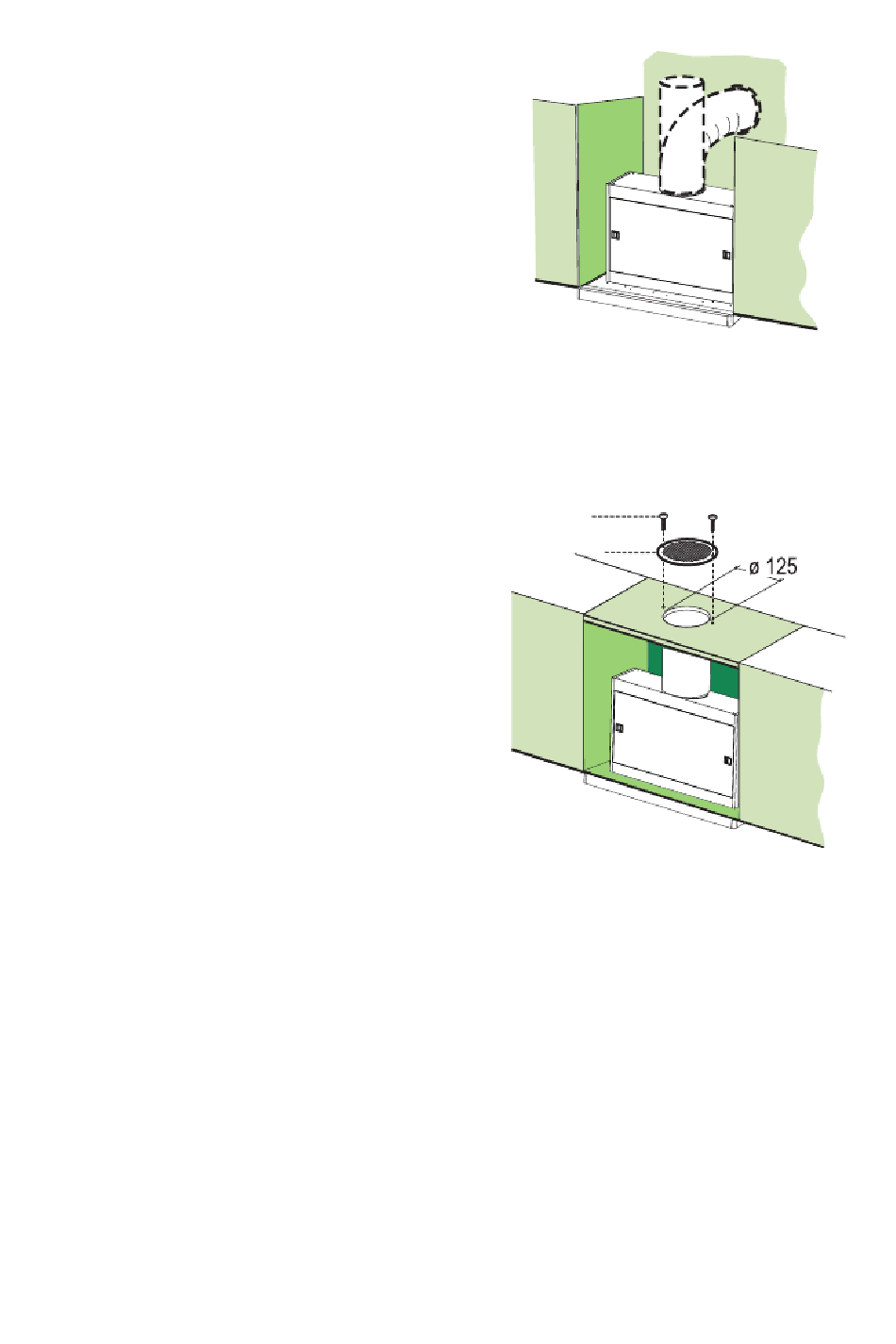

S A L I D A D E L A I R E V E R S I Ó N A S P I R A N T E
P a r a  l a  i n s t a l a c i ó n  d e  l a  v e r s i ó n  a s p i r a n t e , 
c o n e c t a r  l a  c a m p a n a  a l  t u b o  d e  s a l i d a  m e -
d i a n t e  u n  t u b o  r í g i d o  o   e x i b l e  d e  ø 1 2 0  m m , 
a  d i s c r e c i ó n  d e l  i n s t a l a d o r .
•  F i j a r  e l  t u b o  c o n  a b r a z a d e r a s  a d e c u a d a s . 
E s t e  m a t e r i a l  n o  s e  p r o p o r c i o n a  e n  d o t a -
c i ó n .
•  Q u i t a r  l o s   l t r o s  a n t i o l o r  a l  c a r b ó n  a c t i v o .
S A L I D A D E L A I R E V E R S I Ó N F I L T R A N T E
•  R e a l i z a r  u n  o r i  c i o  d e  ø  1 2 5  m m  e n  l a  r e -
p i s a  d e  e n c i m a  d e  l a  c a m p a n a .
•  I n t r o d u c i r  l a  b r i d a  1 0 a e n l a s a l i d a d e l
c u e r p o  d e  l a  c a m p a n a .
•  C o n e c t a r  l a  s a l i d a  d e l  c u e r p o  d e  l a  c a m -
p a n a  c o n  l a  p a r t e  s u p e r i o r  d e l  m u e b l e  c o l -
g a n t e  m e d i a n t e  u n  t u b o  r í g i d o  o   e x i b l e  d e 
ø 1 2 0  m m ,  a  d i s c r e c i ó n  d e l  i n s t a l a d o r .
•  F i j a r  e l  t u b o  c o n  a b r a z a d e r a s  a d e c u a d a s . 
E s t e  m a t e r i a l  n o  s e  p r o p o r c i o n a  e n  d o t a -
c i ó n .
•  F i j a r  l a  r e j i l l a  d e  d i r e c c i ó n  8 e n l a s a l i d a d e l
a i r e r e c i c l a d o m e d i a n t e l o s 2 t o r n i l l o s 1 2 e
( 2 , 9  x  9 , 5 )  e n  d o t a c i ó n .
•  C o n t r o l a r  q u e  e s t é n  p r e s e n t e s  l o s  F i l t r o s 
A n t i o l o r  a l  C a r b ó n  a c t i v o .
C O N E X I Ó N E L É C T R I C A
•  C o n e c t a r  l a  c a m p a n a  a  l a  r e d  d e  a l i m e n -
t a c i ó n  e l é c t r i c a  i n s t a l a n d o  u n  i n t e r r u p t o r 
b i p o l a r  c o n  a p e r t u r a  d e  l o s  c o n t a c t o s  d e 
3  m m  c o m o  m í n i m o .
•  T r a s  i n s t a l a r  l a  c a m p a n a ,  l a  p r i m e r a  v e z 
h a y  q u e  a b r i r  e l  c a r r o  d e s p l a z a b l e  e n é r g i -
c a m e n t e  h a s t a  q u e  s e  o i g a  e l  c l i c  d e l   n a l 
d e c a r r e r a .
