Seite 1 TE 1 Deutsch English Magyar Polski Русский Česky Slovenčina Hrvatski Slovenščina Български Română Türkçe ‫ﻲ‬ ‫ﺑ ﺮ‬ ‫ﻋ‬ Қазақ Українська 日本語 한국어 繁體中文中文...
Seite 5 TE 1 Original-Bedienungsanleitung ........
Seite 7: Zeichenerklärung
Änderungen und Irrtümer vorbehalten. 1.3 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
Seite 8: Sicherheit
Produktangaben Bohrhammer TE 1 Generation Serien-Nr. 2 Sicherheit 2.1 Sicherheitshinweise Die Sicherheitshinweise im nachfolgenden Kapitel beinhalten alle allgemeinen Sicherheitshinweise für Elektrowerkzeuge, die gemäß den anwendbaren Normen in der Bedienungsanleitung aufzuführen sind. Es können demnach Hinweise enthalten sein, die für dieses Gerät nicht relevant sind.
Seite 9: Sicherheitshinweise Für Hämmer
▶ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Seite 10: Beschreibung
Gefährdung durch elektrischen Schlag dar. ▶ Lassen Sie verschmutzte Geräte bei häufiger Bearbeitung von leitfähigen Materialien in regelmäßi- gen Abständen vom Hilti-Service überprüfen. An der Geräteoberfläche haftender Staub, vor allem von leitfähigen Materialien, oder Feuchtigkeit können unter ungünstigen Bedingungen zu elektrischem Schlag führen.
Seite 11: Bestimmungsgemäße Verwendung

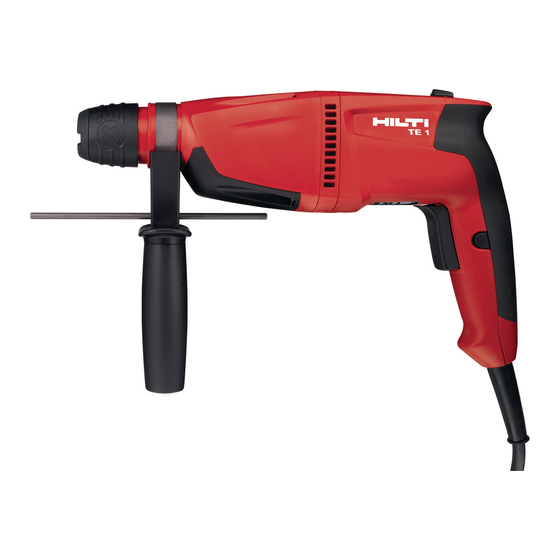

Das beschriebene Produkt ist ein elektrisch betriebener Bohrhammer. Er ist bestimmt für Bohrarbeiten in Beton, Mauerwerk und Naturstein. Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewie- senem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein.
Seite 12: Bedienung
▶ Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro- ckenen Tuch. Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett. Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
Seite 13: Entsorgung
8 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung...
Seite 14 Typenbezeichnung TE 1 Generation Konstruktionsjahr 2008 Angewandte Richtlinien: • 2004/108/EG (bis 19. April 2016) • 2014/30/EU (ab 20. April 2016) • 2006/42/EG • 2011/65/EU Angewandte Normen: • EN 60745-1, EN 60745-2-6 • EN ISO 12100 Technische Dokumentation bei: • Zulassung Elektrowerkzeuge Hilti Entwicklungsgesellschaft mbH Hiltistraße 6...
Seite 15: About This Documentation
• Make a note of the designation and serial number printed on the identification plate in the following table. ▶ Always quote this information when you contact a Hilti representative or Hilti Service to enquire about the product.
Seite 16: Safety Instructions
Product information Rotary hammer TE 1 Generation Serial no. 2 Safety 2.1 Safety instructions The safety rules given in the following section contain all general safety rules for electric tools which, in accordance with the applicable standards, require to be listed in the operating instructions. Accordingly, some of the rules listed may not be relevant to this electric tool.
Seite 17: Additional Safety Instructions
▶ If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care ▶ Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.
Seite 18: Intended Use
Rotary hammer, side handle, depth gauge, operating instructions. Note For safe, reliable operation, use only genuine Hilti spare parts and accessories. Spare parts, accessories and consumables approved by Hilti for use with this product can be found at your Hilti Center or at www.hilti.com.
Seite 19: Rotary Hammer
The information given applies to a rated voltage of 230 V. The data may vary in the event of deviations from the rated voltage and for country-specific versions. Please refer to the electric tool’s type identification plate for details of its voltage, frequency, current and input power ratings. TE 1 Rated power input 650 W Rated current input 3.0 A...
Seite 20 ▶ Clean the dust shield on the chuck with a dry, clean cloth at regular intervals. Clean the sealing lip by wiping it carefully and then grease it again lightly with Hilti grease. It is essential that the dust shield is replaced if the sealing lip is damaged.
Seite 21 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Seite 22 Technical documentation filed at: • Electric tools approval department Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Germany Schaan, 5/2015 Paolo Luccini Tassilo Deinzer (Head of BA Quality & Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools & Accessories)
Seite 23: Termékinformációk
A változtatások és nyomdahibák jogát fenntartjuk! 1.3 Termékinformációk A Hilti termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket.
Seite 24: Biztonsági Előírások
Sorozatszám 2 Biztonság 2.1 Biztonsági előírások A következő fejezetben olvasható biztonságtechnikai útmutató minden általános biztonsági tudnivalót tartalmaz az elektromos kéziszerszámokkal kapcsolatban, amelyeket a használati utasításban található alkalmazható szabványok szerint fel kell tüntetni. Ezek között olyan tudnivalók is szerepelhetnek, amelyek erre a gépre nem vonatkoznak. 2.1.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást.
Seite 25 ▶ Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. ▶ Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát.
Seite 26 Sérült csatlakozóvezeték és hosszabbítókábel esetén fennáll az áramütés veszélye. ▶ A szennyezett, gyakran vezetőképes anyagokkal történt munkavégzés esetén ellenőriztesse bizonyos időközönként a gépet a Hilti Szervizzel. A gép felületére tapadó por, mindenekelőtt az elektromosan vezető anyagok pora, illetve a nedvesség kedvezőtlen körülmények között áramütéshez vezethet.
Seite 27: Szállítási Terjedelem
3.2 Rendeltetésszerű géphasználat Az ismertetett termék egy elektromos fúrókalapács. Betonban, falazatban és terméskőben történő fúrási munkákhoz készült. A Hilti termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell.
Seite 28 ▶ Száraz, tiszta törlőkendő segítségével rendszeresen tisztítsa meg a tokmányon található porvédő gyűrűt. Óvatosan törölje tisztára a porvédő gyűrűt, majd kenje be egy kevés Hilti zsírral. Feltétlenül cserélje ki a porvédő sapkát, ha a gyűrű sérült.
Seite 29 8 Ártalmatlanítás Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. A használt elektromos és elektronikai készülékekről szóló európai uniós irányelv és annak a nemzeti jogba történt átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát...
Seite 30 Alkalmazott szabványok: • EN 607451, EN 607452-6 • EN ISO 12100 Műszaki dokumentáció: • Elektromos kéziszerszámok engedélyezése Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Németország Schaan, 2015. 05. Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools &...
Seite 31: Objaśnienie Symboli
1 Dane dotyczące dokumentacji 1.1 Objaśnienie symboli 1.1.1 Ostrzeżenia Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Następu- jące oznaczenia słowne są stosowane w połączeniu z symbolem: NIEBEZPIECZEŃSTWO! Wskazuje na bezpośrednie zagrożenie, które może prowadzić do cięż- kich obrażeń ciała lub śmierci. OSTRZEŻENIE! Wskazuje na potencjalnie niebezpieczną...
Seite 32: Bezpieczeństwo
▶ Informację tę należy podawać każdorazowo przy zwracaniu się z zapytaniami dotyczącymi produktu do naszego przedstawiciela lub placówki serwisowej. Dane o produkcie Młotowiertarka TE 1 Generacja Nr seryjny 2 Bezpieczeństwo 2.1 Wskazówki dotyczące bezpieczeństwa Wskazówki dotyczące bezpieczeństwa w poniższym rozdziale zawierają wszystkie ogólne informacje na temat bezpiecznej pracy z elektronarzędziami, którą...
Seite 33: Dodatkowe Wskazówki Dotyczące Bezpieczeństwa
▶ Unikać niezamierzonego uruchomienia elektronarzędzia. Przed podłączeniem elektronarzędzia do sieci elektrycznej i/lub założeniem akumulatora na urządzenie oraz wzięciem urządzenia do ręki lub przenoszeniem go, należy upewnić się, że jest wyłączone. Jeśli podczas przenoszenia elektronarzędzia naciskany jest przełącznik lub podczas podłączania do sieci przełącznik jest wciśnięty, można spowodować...
Seite 34 ▶ Wykonując częste prace z użyciem materiałów przewodzących należy zabrudzone urządzenia regularnie przekazywać do kontroli w serwisie Hilti. Osadzający się na powierzchni urządzenia pył, w szczególności od zwiercin materiałów przewodzących, jak również wilgoć mogą przy niekorzystnych warunkach prowadzić...
Seite 35: Użytkowanie Zgodne Z Przeznaczeniem
Opisywany produkt to elektryczna młotowiertarka. Urządzenie to jest przeznaczone do wiercenia w betonie, murze i kamieniu naturalnym. Produkty Hilti przeznaczone są do użytku profesjonalnego i mogą być eksploatowane, konserwowane i utrzymywane we właściwym stanie technicznym wyłącznie przez autoryzowany, przeszkolony personel.
Seite 36 ▶ Należy regularnie czyścić pierścień przeciwpyłowy przy uchwycie narzędziowym za pomocą czystej i suchej ściereczki. Ostrożnie oczyścić krawędź uszczelniającą i nasmarować niewielką ilością smaru Hilti. W przypadku uszkodzenia krawędzi uszczelniającej koniecznie wymienić pierścień przeciwpyłowy.
Seite 37 8 Utylizacja Urządzenia Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Pytać należy w punkcie serwisowym Hilti lub doradcy handlowego.
Seite 38 EN 60745-1, EN 60745-2-6 • EN ISO 12100 Dokumentacja techniczna: • Postanowienie dotyczące warunków dopuszczenia elektronarzędzi do użytku Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Niemcy Schaan, 2015-05 Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools &...
Seite 39: Предупреждающие Указания
Право на внесение технических изменений и ошибки сохраняется. 1.3 Информация об изделии Изделия Hilti предназначены для профессионального использования, поэтому они могут обслуживаться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти специальный инструктаж по технике безопасности. Использование изделия и его оснастки не по...
Seite 40: Общие Указания По Технике Безопасности Для Электроинструментов
Указания к изделию Перфоратор TE 1 Поколение: Серийный номер: 2 Безопасность 2.1 Указания по технике безопасности Приведенные в следующей главе указания по технике безопасности включают в себя все общие меры безопасности при эксплуатации электроинструментов, приводимые в данном руководстве по эксплуатации согласно принятым нормам. В связи с этим возможно наличие указаний, не относящихся...
Seite 41: Дополнительные Указания По Технике Безопасности
▶ Избегайте непреднамеренного включения электроинструмента. Убедитесь в том, что элек- троинструмент выключен, прежде чем подключить его к электропитанию и/или вставить аккумулятор, поднимать или переносить его. Если при перемещении инструмента ваш палец окажется на выключателе или произойдет подача питания на включенный инструмент, это может привести...
Seite 42 сетевые и удлинительные кабели представляют опасность поражения электрическим током. ▶ При частой обработке токопроводящих материалов электроинструмент загрязняется, по- этому его следует регулярно сдавать в сервисный центр Hilti для проверки. При небла- гоприятных условиях влага и пыль, скапливающаяся на поверхности инструмента (особенно от...
Seite 43: Использование По Назначению
Указание Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного электроинструмента спрашивайте в ближайшем сервисном центре Hilti или смотрите на www.hilti.com 4 Технические данные 4.1 Перфоратор...
Seite 44 TE 1 Масса согласно методу 2,4 кг EPTA 01/2003 Энергия одиночного удара со- 1,5 Дж гласно методу EPTA 05/2009 Ø сверла по бетону 4 мм … 18 мм Максимальная длина ограничи- 180 мм теля глубины 4.2 Данные о шуме и вибрации определены согласно EN 60745 Приводимые...
Seite 45 ▶ Выполняйте регулярную очистку пылезащитного колпака на зажимном патроне с помощью сухой и чистой ткани. Осторожно протрите уплотнительный язычок начисто и снова смажьте его тонким слоем пластичной смазки Hilti. Всегда заменяйте пылезащитный колпак, если уплотнительный язычок поврежден. 6.1 Замена пылезащитного колпака...
Seite 46 Большинство материалов, из которых изготовлены электроинструменты Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы. Во многих странах фирма Hilti уже организовала прием старых (электро)инструментов (изделий) для утилизации. Допол- нительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у...
Seite 47: Vysvětlení Značek
Změny a omyly vyhrazeny. 1.3 Informace o výrobku Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně...
Seite 48: Všeobecné Bezpečnostní Pokyny Pro Elektrické Nářadí
2 Bezpečnost 2.1 Bezpečnostní pokyny Bezpečnostní pokyny v následující kapitole obsahují všechny všeobecné bezpečnostní pokyny pro elektrické nářadí, které musí být podle příslušných norem uvedené v návodu k obsluze. Proto mohou obsahovat pokyny, které nejsou pro toto nářadí relevantní. 2.1.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí VAROVÁNÍ...
Seite 49: Dodatečné Bezpečnostní Pokyny
Použití elektrického nářadí a péče o něj ▶ Nářadí nepřetěžujte. Pro danou práci použijte elektrické nářadí, které je pro ni určené. S vhodným elektrickým nářadím budete v dané výkonové oblasti pracovat lépe a bezpečněji. ▶ Nepoužívejte elektrické nářadí s vadným spínačem. Elektrické nářadí, které nelze zapnout nebo vypnout, je nebezpečné...
Seite 50: Použití V Souladu S Určeným Účelem
Popsaný výrobek je elektrické vrtací kladivo. Je určené pro vrtání do betonu, zdiva a přírodního kamene. Výrobky Hilti jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž...
Seite 51 Údaje platí pro jmenovité napětí 230 V. Při odlišném napětí a specifických provedeních pro jednotlivé země mohou být údaje odlišné. Jmenovité napětí a frekvenci a dále jmenovitý příkon, resp. jmenovitý proud naleznete na typovém štítku. TE 1 Jmenovitý příkon 650 W Jmenovitý...
Seite 52 čistič nebo tekoucí vodu! ▶ Protiprachový kryt u sklíčidla pravidelně čistěte čistým suchým hadrem. Těsnicí manžetu opatrně otřete a pak ji znovu lehce nakonzervujte tukem Hilti. Když je těsnicí manžeta poškozená, je bezpodmínečně nutné protiprachový kryt vyměnit. 6.1 Výměna protiprachového krytu ▶...
Seite 53 8 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a odpovídajících ustanovení...
Seite 54: Vysvetlenie Značiek
• Označenie a sériové číslo si preneste z typového štítka do nasledujúcej tabuľky. ▶ Túto informáciu uvádzajte vždy vtedy, keď sa obraciate s dopytmi ohľadom výrobku na naše zastúpenie alebo servisné stredisko. Údaje o výrobku Vŕtacie kladivo TE 1...
Seite 55: Všeobecné Bezpečnostné Upozornenia Pre Elektrické Náradie
Generácia Sériové číslo 2 Bezpečnosť 2.1 Bezpečnostné upozornenia Bezpečnostné upozornenia v nasledujúcej kapitole obsahujú všetky všeobecné bezpečnostné upozornenia týkajúce sa elektrického náradia, ktoré musia byť podľa aplikovateľných noriem uvedené v návode na obsluhu. Preto môžu byť uvedené aj upozornenia, ktoré pre toto náradie nie sú relevantné. 2.1.1 Všeobecné...
Seite 56: Ďalšie Bezpečnostné Upozornenia
▶ Vyhýbajte sa neprirodzenej polohe a držaniu tela. Pri práci zabezpečte stabilný postoj a neustále udržiavajte rovnováhu. Budete tak môcť elektrické náradie v neočakávaných situáciách lepšie kontrolovať. ▶ Noste vhodný odev. Nenoste voľný odev alebo šperky. Vlasy, odev a rukavice udržiavajte mimo pohybujúcich sa dielov.
Seite 57: Používanie V Súlade S Určením
▶ Znečistené náradie pri častom opracúvaní elektricky vodivých materiálov dajte v pravidelných intervaloch skontrolovať v servisnom stredisku Hilti. Prach, usadený na povrchu náradia, predovšet- kým na jeho vodivých častiach, alebo vlhkosť môžu za nepriaznivých okolností viesť k úrazu elektrickým prúdom.
Seite 58: Rozsah Dodávky
Upozornenie Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Nami schválené náhradné diely, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom centre Hilti alebo na stránke: www.hilti.com 4 Technické údaje 4.1 Vŕtacie kladivo Upozornenie Pri prevádzkovaní na generátore alebo transformátore musí byť jeho výstupný (podávaný) výkon minimálne dvakrát taký...
Seite 59 ▶ Ochranný kryt proti prachu pri upínaní nástrojov pravidelne čistite čistou, suchou handrou. Tesniacu manžetu opatrne poutierajte do čista a opäť ju mierne namažte tukom značky Hilti. Ochranný kryt proti prachu bezpodmienečne vymeňte v prípade, že je tesniaca manžeta poškodená.
Seite 60 Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Podľa európskej smernice o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí...
Seite 61 Technická dokumentácia u: • Schválenie pre elektrické náradie Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Nemecko Schaan, 5.2015 Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools & Accessories)
Seite 62: Objašnjenje Znakova
Pridržano pravo izmjena i pogrešaka. 1.3 Informacije o proizvodu Hilti proizvodi su namijenjeni profesionalnom korisniku i smije ih posluživati, održavati i servisirati samo ovlašteno kvalificirano osoblje. To osoblje mora biti posebno podučeno o mogućim opasnostima. Proizvod i njemu pripadajuća pomoćna sredstva mogu biti opasna ako ih nepropisno i neispravno upotrebljava neosposobljeno osoblje.
Seite 63: Opće Sigurnosne Napomene Za Električne Alate
2 Sigurnost 2.1 Sigurnosne napomene Sigurnosne napomene u sljedećem poglavlju sadrže sve opće sigurnosne napomene za električne alate koje su u uputi za uporabu navedene sukladno primjenjivim normama. Tamo se unatoč tome mogu nalaziti napomene koje za ovaj uređaj nisu relevantne. 2.1.1 Opće sigurnosne napomene za električne alate UPOZORENJEPročitajte sve sigurnosne napomene i naputke.
Seite 64: Dodatne Sigurnosne Napomene
Uporaba i rukovanje električnog alata ▶ Ne preopterećujte uređaj. Za Vaše radove koristite za to predviđen električni alat. S odgovarajućim električnim alatom radit ćete bolje i sigurnije u navedenom području snage. ▶ Ne upotrebljavajte električni alat s neispravnim prekidačem. Električni alat koji se više ne može uključiti ili isključiti, opasan je i treba se popraviti.
Seite 65: Namjenska Uporaba
Udarna bušilica, bočni rukohvat, graničnik dubine, upute za uporabu. Napomena Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor koji smo odobrili za vaš proizvod, pronaći ćete u vašem Hilti centru ili na: www.hilti.com...
Seite 66 Podaci vrijede za dimenzionirani napon od 230 V. Podaci mogu varirati u slučaju napona koji se razlikuju i izvedbi koje su specifične za zemlju. Dimenzionirani napon i frekvenciju, kao i dimenzionirani prihvat odn. dimenzioniranu struju pronaći ćete na označnoj pločici. TE 1 Dimenzionirana potrošnja 650 W...
Seite 67 6.1 Zamjena kape za zaštitu od prašine ▶ Zamijenite kapu za zaštitu od prašine. 7 Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Seite 68 8 Zbrinjavanje otpada Hilti Uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima Vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod Vašeg prodajnog predstavnika.
Seite 69: Informacije O Izdelku
Pridržujemo si pravico do sprememb in napak. 1.3 Informacije o izdelku Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje, in če se uporabljajo...
Seite 70: Splošna Varnostna Opozorila Za Električna Orodja
Serijska št. 2 Varnost 2.1 Varnostna opozorila Varnostna opozorila v naslednjem poglavju vključujejo vsa splošna varnostna opozorila za električna orodja, ki morajo biti navedena v navodilih za uporabo v skladu z zadevnimi standardi. Zato lahko vsebujejo tudi opozorila, ki niso pomembna za vaše orodje. 2.1.1 Splošna varnostna opozorila za električna orodja OPOZORILO Preberite vsa varnostna opozorila in navodila.
Seite 71: Dodatna Varnostna Opozorila
▶ Če je na orodje možno namestiti priprave za odsesavanje in prestrezanje prahu, se prepričajte, da so le-te priključene in jih uporabljate na pravilen način. Uporaba priprav za odsesavanje prahu zmanjšuje ogroženost zaradi prahu. Uporaba električnega orodja in ravnanje z njim ▶...
Seite 72: Namenska Uporaba
Opisan izdelek je električno vrtalno kladivo. Namenjeno je za vrtanje v beton, zid, kovino in naravni kamen. Izdelki Hilti so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le poobla- ščeno in izšolano osebje. To osebje je treba dodatno poučiti o nevarnostih, ki lahko nastopijo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, če jih nepravilno uporablja nestrokovno osebje in če se uporabljajo v...
Seite 73 Nasvet Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete v servisu Hilti ali na spletni strani: www.hilti.com 4 Tehnični podatki 4.1 Vrtalno kladivo Nasvet Pri obratovanju z generatorjem ali transformatorjem mora biti njegova izhodna moč dvakrat višja od nazivne porabe moči vašega orodja, ki je navedena na tipski ploščici.
Seite 74 ▶ Pokrov za zaščito pred prahom na vpenjalni glavi redno čistite s čisto, suho krpo. Tesnilo previdno obrišite in ga na tanko namažite z mastjo Hilti. Če je tesnilo poškodovano, zamenjajte pokrov za zaščito pred prahom.
Seite 75 8 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Seite 76 Tehnična dokumentacija pri: • Dovoljenje za električna orodja Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Nemčija Schaan, 5.2015 Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools & Accessories)
Seite 77: Предупредителни Указания
Без отговорност за промени и грешки. 1.3 Информация за продукта Hilti продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления...
Seite 78: Указания За Безопасност
▶ Винаги подавайте тази информация, когато при възникнали въпроси за продукта се обръщате към нашето представителство или сервизен отдел. Данни за продукта Ударно-пробивна борма- TE 1 шина Поколение Сериен № 2 Безопасност 2.1 Указания за безопасност Указанията за безопасност в настоящия раздел съдържат всички общи указания за безопасност за...
Seite 79: Допълнителни Указания За Безопасност
защитна каска или антифони, според вида и употребата на електроинструмента, намалява риска от наранявания. ▶ Внимавайте да не включите неволно електроинструмента. Уверете се, че електроинструмен- тът е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вдигнете или пренасяте. Ако при носене на електроинструмента държите пръста си върху пусковия...
Seite 80 пораждат опасност от електрически удар. ▶ При честа обработка на токопроводящи материали през регулярни интервали предавайте замърсените уреди за проверка в сервиз на Hilti. Прахта по повърхността на уреда, най-вече от проводящи материали, или влагата могат при неблагоприятни условия да предизвикат електрически...
Seite 81: Употреба По Предназначение
Описаният продукт е електрическа ударно-пробивна бормашина. Тя е предназначена за пробивни работи в бетон, зидария и естествен камък. Hilti продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, поддържани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал...
Seite 82 надлежно. Внимавайте обтягащата лента да се намира в предвидения за нея жлеб на уреда. Поставяне / изваждане на инструмент Указание Използването на неподходяща смазка може да причини повреди по продукта. Из- ползвайте само оригинална смазка на Hilti. Настройка на дълбокомер Указание Винаги сълблюдавайте максималната дължина на дълбокомера. Настройка за дясно/ляво въртене...
Seite 83 почистването не използвайте пръскачки, пароструйки или течаща вода! ▶ Почиствайте редовно прахозащитната капачка на патронника с чиста и суха кърпа. Забърсвайте внимателно уплътнението и отново леко го смазвайте със смазка на Hilti. Ако уплътнението е повредено, на всяка цена подменете прахозащитната капачка.
Seite 84 ▶ Не изхвърляйте електроинструменти заедно с битови отпадъци! 9 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. 10 Декларация за съответствие с нормите на ЕО Производител Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan Лихтенщайн...
Seite 85: Indicaţii De Avertizare
1 Date privind documentaţia 1.1 Explicitarea simbolurilor 1.1.1 Indicaţii de avertizare Indicaţiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Următoarele cuvinte- semnal sunt utilizate în combinaţie cu un simbol: PERICOL! Pentru un pericol iminent şi direct, care duce la vătămări corporale sau la accidente mortale.
Seite 86: Instrucţiuni De Protecţie A Muncii
Date despre produs Maşină de perforat roto- TE 1 percutantă Generaţia Număr de serie 2 Securitate 2.1 Instrucţiuni de protecţie a muncii Instrucţiunile de protecţie a muncii din capitolul următor includ toate instrucţiunile de ordin general privind securitatea şi protecţia muncii pentru sculele electrice, instrucţiuni care trebuie să fie puse în practică în conformitate cu normele aplicabile din manualul de utilizare.
Seite 87 ▶ Împiedicaţi pornirea involuntară a maşinii. Asiguraţi-vă că scula electrică este deconectată, înainte de a o racorda la alimentarea electrică şi/ sau la acumulator, de a o lua din locul de lucru sau de a o transporta. Situaţiile în care transportaţi scula electrică ţinând degetul pe întrerupător sau racordaţi maşina în stare pornită...
Seite 88 ▶ Dacă se prelucrează frecvent materiale conductoare, încredinţaţi maşinile murdare centrelor de service Hilti pentru verificare la intervale regulate. În anumite condiţii, praful aderent pe suprafaţa maşinii, în special cel provenit din materiale conductoare, precum şi umiditatea pot provoca electrocutări.
Seite 89: Utilizarea Conformă Cu Destinaţia
Produsul descris este o maşină de perforat rotopercutantă cu acţionare electrică. El este destinat lucrărilor de găurire în beton, zidărie şi piatră naturală. Hilti Produsele sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod special cu privire la potenţialele pericole.
Seite 90 întindere este aşezată în canelura special prevăzută a maşinii. Introducerea/extragerea accesoriului de lucru Indicaţie Utilizarea unei unsori inadecvate poate cauza deteriorări la produs. Utilizaţi numai un- soare originală de la Hilti. Reglarea limitatorului de adâncime Indicaţie Respectaţi întotdeauna lungimea maximă a limitatorului de adâncime.
Seite 91 ▶ Curăţaţi regulat căpăcelul de protecţie anti-praf de la mandrină cu o cârpă curată şi uscată. Curăţaţi gulerul de etanşare prin ştergere atentă şi ungeţi-l din nou cu puţină unsoare Hilti. Înlocuiţi neapărat căpăcelul de protecţie anti-praf dacă gulerul de etanşare este deteriorat.
Seite 92 Feldkircherstrasse 100 9494 Schaan Liechtenstein Declarăm pe propria răspundere că acest produs corespunde următoarelor directive şi norme. Denumire Maşina de perforat rotopercutantă Indicativul de model TE 1 Generaţia Anul fabricaţiei 2008 Directive aplicate: • 2004/108/CE (până la 19 aprilie 2016) •...
Seite 93: Ürün Bilgileri
Değişiklik ve hata yapma hakkı saklıdır. 1.3 Ürün bilgileri Hilti ürünleri profesyonel kullanıcılar için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır. Aletin ve ilgili yardımcı gereçlerin eğitimsiz personel tarafından usulüne uygun olmayan şekilde kullanılması...
Seite 94: Güvenlik Uyarıları
Ürün verileri Kırıcı-delici TE 1 Nesil Seri no.: 2 Güvenlik 2.1 Güvenlik uyarıları Sonraki bölümdeki güvenlik uyarıları, kullanım kılavuzunda belirtilen normlara göre elektrikli el aletleri ile ilgili tüm güvenlik uyarılarını içermektedir. Buna göre bu alet ile ilişkili olmayan uyarılar da mevcut olabilir.
Seite 95: Ek Güvenlik Uyarıları
▶ Uygun kıyafetler giyiniz. Bol kıyafetler giymeyiniz veya takı takmayınız. Saçları, kıyafetleri ve eldivenleri hareket eden parçalardan uzak tutunuz. Bol kıyafetler, takı veya uzun saçlar hareket eden parçalara takılabilir. ▶ Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı olduğundan ve doğru kullanıldı- ğından emin olunuz.
Seite 96: Usulüne Uygun Kullanım
Tarif edilen ürün elektrik tahrikli bir kırıcı-delicidir. Betonda, duvarda ve doğal taşta delme işleri için tasarlanmıştır. Hilti ürünleri profesyonel kullanıcılar için öngörülmüştür ve sadece yetkili personel tarafından kullanılabilir ve bakımı yapılabilir. Bu personel, meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır.
Seite 97 Uyarı Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Tara- fımızdan onaylanmış, yedek parçaları, aksesuarları ve tüketim malzemelerini Hilti Center veya www.hilti.comadresinde bulabilirsiniz: 4 Teknik veriler 4.1 Kırıcı-delici Uyarı Jeneratörlü veya transformatörlü bir işletim durumunda çıkış gücü, aletin tip plakasında belirtilen ölçüm bağlantısının en az iki katı...
Seite 98 ▶ Toz koruma kapağını düzenli bir şekilde alet bağlantı yerinden temiz, kuru bir bez ile temizleyiniz. Conta ağzını dikkatlice silerek temizleyiniz ve hafifçe Hilti yağı ile yağlayınız. Conta ağzı hasarlı ise, toz koruma tapası mutlaka değiştirilmelidir.
Seite 99 8 İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. Kullanılmış elektronik ve elektrikli el aletlerine ilişkin Avrupa Direktifi ve ulusal yasalardaki uyarlamalar çerçevesinde, kullanılmış...
Seite 100 Teknik dokümantasyon: • Zulassung Elektrowerkzeuge Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Almanya Schaan, 05.2015 Paolo Luccini Tassilo Deinzer (Head of BA Quality and Process Management / (Executive Vice President / Business Unit Power Business Area Electric Tools & Accessories)
Seite 101 ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ TE 1 ‫ﻲ‬ ‫ﻗ ﺮ‬ ‫ﻄ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺎ ﻘ‬ ‫ﺜ ﻤ‬ ‫ﻟ ﺍ‬...
Seite 102 ‫ﻞ‬ ‫ﻴ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﺴ‬ ‫ﻠ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﻗ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺕ‬ ‫ﺍ ﻭ‬ ‫ﺩ‬ ‫ﻷ‬...
Seite 103 ‫ﻊ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺟ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﻧ‬ ‫ﺯ ﺍ‬ ‫ﻮ‬ ‫ﺗ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﻆ‬ ‫ﻓ‬ ‫ﺎ ﺣ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﺎ ﻣ‬ ‫ﺄ ﺑ‬ ‫ﺎ ﻔ‬ ‫ﻗ‬ ‫ﺍ‬ ‫ﻭ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ‬ ‫ﺗ‬ ‫ﻥ‬ ‫ﺃ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺹ‬ ‫ﺮ‬...
Seite 104 ‫ﻹ ﺍ‬ ‫ﺭ ﺮ‬ ‫ﻜ‬ ‫ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻣ ﺎ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻈ‬ ‫ﺘ ﻨ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻣ‬...
Seite 105 ‫ﻮ ﻟ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻙ‬ ‫ﺯ‬ ‫ﺎ ﻬ‬ ‫ﺠ ﻟ‬ ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﺭ‬ ‫ﺎ ﻴ‬ ‫ﺘ ﻟ ﺍ‬ TE 1 ‫ﺯ‬ ‫ﺍ ﺮ‬ ‫ﻃ‬ ‫ﻁ‬ ‫ﺍ ﻭ‬ ‫ﺔ‬ ‫ﻴ‬ ‫ﻤ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﺧ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬...
Seite 106 ‫ﻨ ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺩ‬ ‫ﺪ‬...
Seite 107 ‫ﻲ‬ ‫ﻗ ﺮ‬ ‫ﻄ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺏ‬ ‫ﺎ ﻘ‬ ‫ﺜ ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ TE 1 ‫ﺯ‬ ‫ﺍ ﺮ‬ ‫ﻄ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻴ ﺠ‬ ‫ﻟ ﺍ‬ 2008 ‫ﻊ ﻨ‬...
Seite 108 ‫: ﺔ‬ ‫ﻄ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻮ ﺑ‬ ‫ﻲ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﻖ‬ ‫ﻴ‬ ‫ﺛ ﻮ‬ ‫ﺘ ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering ‫ﺎ ﻴ‬ ‫ﻧ ﺎ‬ ‫ﻤ‬ ‫ﻟ ﺃ‬ 05/2015 ، Schaan Tassilo Deinzer Paolo Luccini...
Seite 109 Өзгерістер мен қателер сақталған. 1.3 Өнім туралы ақпарат Hilti өнімдері кәсіби пайдаланушыларға арналған және тек өкілетті, білікті қызметкерлермен пайдаланылуы, күтілуі және техникалық қызмет көрсетілуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану...
Seite 110: Қауіпсіздік Техникасы Бойынша Нұсқаулар
Өнім туралы мәліметтер Перфоратор TE 1 Буын Сериялық нөмір 2 Қауіпсіздік 2.1 Қауіпсіздік техникасы бойынша нұсқаулар Келесі тарауда берілген қауіпсіздік техникасы бойынша нұсқаулар осы пайдалану бойынша нұсқаулықта қабылданған нормаларға сай келтірілетін электр құралдарын пайдалану кезіндегі жалпы қауіпсіздік шараларының барлығын қамтиды. Осыған байланысты осы аспапқа қатысты емес ережелер бар болуы...
Seite 111 дарын, мысалы, шаңнан қорғайтын респираторды, сырғымайтын аяқ киімді, қорғауыш шлемді, естуді қорғау құралдарын қолдану жарақаттану қаупін азайтады. ▶ Электр құралының кездейсоқ қосылуын болдырмаңыз. Электр қуатына қосу және/немесе аккумуляторды қою, көтеру немесе тасымалдау алдында электр құрал өшірілгеніне көз жеткізіңіз. Электр құралды тасымалдағанда саусақтар сөндіргіште болатын немесе қосылған электр...
Seite 112 ұзартқыш кабельдер электр тогының соғу қаупін тудырады. ▶ Ток өткізетін материалдармен жиі жұмыс істегенде аспап ластанады, сондықтан оны тұрақты түрде тексеру үшін Hilti қызмет көрсету орталығына өткізу керек. Қолайсыз жағдайларда аспап бетінде жиналатын ылғал мен шаң (әсіресе төк өткізгіш материалдардан) электр тогының соғуын...
Seite 113: Жеткізілім Жинағы
Сипатталған өнім электрлік перфоратор болып табылады. Ол бетон, кірпіш қалауы мен табиғи таста бұрғылау жұмыстарына арналған. Hilti өнімдері кәсіби пайдаланушыларға арналған және тек өкілетті, білікті қызметкерлермен пайдаланылуы, күтілуі және техникалық қызмет көрсетілуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Сипатталған өнім мен оның қосалқы құралдарын басқа мақсатта...
Seite 114 ▶ Бүйірлік тұтқыш дұрыс орнатылғанын және берік бекітілгенін тексеріңіз. Бекітетін сақина аспаптағы оған арналған арнайы ойықта орналасқанына көз жеткізіңіз. Құралды орнату / алып тастау Нұсқау Жарамсыз майды пайдалану нәтижесінде өнім зақымдалуы мүмкін. Тек Hilti компаниясы ұсынған түпнұсқа жағармай қолданыңыз. Тереңдік шектегішін орнату Нұсқау...
Seite 115 Тығыздағыш зақымдалған болса, шаңнан қорғайтын қапты міндетті түрде ауыстырыңыз. 6.1 Шаңнан қорғауыш қалпақты ауыстыру ▶ Шаңнан қорғауыш қалпақты ауыстырыңыз. 7 Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп...
Seite 116 Біз осы өнімнің келесі директивалар мен нормаларға сәйкес келетінін толық жауапкершілікпен жариялаймыз. Сипаттама Перфоратор Аспаптың түрі TE 1 Буын Шығарылған жылы 2008 Қосымша директивалар: • 2004/108/EG (19 сәуір 2016 ж. дейін) • 2014/30/EU (20 сәуір 2016 ж. бастап) • 2006/42/ЕС...
Seite 117: Пояснення Символів
може містити помилки або неточності. 1.3 Інформація про інструмент Інструменти Hilti призначені для професійного використання, а тому їхню експлуатацію, технічне обслу- говування та ремонт слід доручати лише авторизованому персоналу зі спеціальною підготовкою. Цей персонал повинен бути спеціально проінструктований про можливі ризики. Інструмент та допоміжне...
Seite 118 ▶ Якщо у Вас виникли питання відносно інструмента, завжди посилайтеся на ці дані, звертаючись до нашого представництва та до сервісної служби. Інформація про інструмент Перфоратор TE 1 Версія Серійний номер 2 Безпека 2.1 Указівки з техніки безпеки У наступному розділі наведені усі загальні вказівки з техніки безпеки стосовно роботи з електроінстру- ментами, які...
Seite 119 електроінструментом не відволікайтеся ні на мить, оскільки це може призвести до отримання серйозних травм. ▶ Використовуйте засоби індивідуального захисту і завжди надягайте захисні окуляри. Вико- ристання засобів індивідуального захисту, наприклад респіратора, захисного взуття на нековзній підошві, захисного шолома або шумозахисних навушників – залежно від різновиду електроінстру- мента...
Seite 120 ▶ Використовуйте додаткові рукоятки, що входять до комплекту постачання інструмента. Адже втрата контролю над інструментом може стати причиною травмування. ▶ Якщо під час виконання робіт змінний робочий інструмент може натрапити на приховану електропроводку або кабель живлення, утримуйте інструмент за ізольовані поверхні рукояток. У...
Seite 121: Використання За Призначенням
живлення та подовжувальні кабелі становлять серйозну небезпеку враження електричним струмом. ▶ Якщо Вам часто доводиться обробляти електропровідні матеріали, то забруднені ними еле- ктроінструменти слід регулярно здавати на перевірку в сервісну службу компанії Hilti. Якщо на поверхні інструмента накопичується волога та пил, особливо від струмопровідних матеріалів, це...
Seite 122 Наведені параметри виміряні за номінальної напруги у 230 В. Вони можуть відрізнятися у разі коливання напруги, а також у моделях інструмента, виконаних відповідно до певних національних норм. Номінальна напруга, частота та номінальна споживана потужність або номінальний струм вказані на заводській табличці інструмента. TE 1 Номінальна споживана потужність 650 Вт Номінальний струм 3,0 A Маса...
Seite 123 заборонено застосовувати водяний розпилювач, парогенератор або струмінь води! ▶ Регулярно протирайте пилозахисний ковпак затискного патрона для робочого інструмента чистою сухою тканиною. Обережно протирайте робочу кромку ущільнення і злегка змащуйте її консистен- тним мастилом Hilti. Обов'язково замініть пилозахисний ковпак, якщо робоча кромка ущільнення пошкоджена. 6.1 Заміна пилозахисної кришки...
Seite 124 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Seite 125 Норми, що застосовуються: • EN 607451, EN 607452-6 • EN ISO 12100 Технічна документація: • Дозвіл – електроінструменти Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering Німеччина Schaan, 05.2015 Паоло Люццині Тассіло Дейнцер (Голова відділу управління якістю та процесами / (Виконавчий віце-президент / підрозділ з механіч- підрозділ...
Seite 126 に対応しています。 1.2 本書について ▶ ご使用前にこの取扱説明書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 ▶ 本書および本体に記載されている安全上の注意と警告表示に注意してください。 ▶ 取扱説明書は常に本体とともに保管し、他の人が使用する場合には、本体と取扱説明書を一緒にお渡しください。予告なく変更されることがあります、また誤記の可能性を完全には排除できません。 1.3 製品情報 Hilti の製品はプロ仕様で製作されており、本体の使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。製品およびアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使用は危険です。 • 銘板の機種名と製造番号を以下の表に書き写しておいてください。 ▶ 本製品についてヒルティ代理店やサービスセンターへお問い合わせの際には、必ずこの情報をお知らせください。製品データロータリーハンマードリル TE 1...
Seite 127 製造番号： 2 安全 2.1 安全上の注意以下の章で言及されている安全上の注意事項は、準拠する規格が取扱説明書に記載するように定めている電動工具に関するすべての基本的な安全情報を含んでいます。したがって、この取扱説明書で説明する機器には関係のない注意事項が含まれていることもあります。 2.1.1 電動工具の一般安全注意事項警告事項安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）およびバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故を起こす恐れがあります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。...
Seite 128 電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチに支障がある場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電源プラグをコンセントから抜くか、バッテリーを取り外してください。この安全処置により、電動工具の不意の始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。電動工具に関する知識のない方、本説明書をお読みでない方による本体のご使用はお避けください。未経験者による電動工具の使用は危険です。 ▶ 電動工具は慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具を再度ご使用になる前に、損傷部分の修理を依頼してください。発生事故の多くは保守管理の不十分な電動工具の使用が原因となっています。 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、...
Seite 129 チャックTE-C Click 電源コード正回転／逆回転切り替えスイッチ無段変速スイッチ連続動作モード用ロックボタンデプスゲージ付きサイドハンドル 3.2 正しい使用本書で説明している製品は、電動ロータリーハンマードリルです。本製品は、コンクリート、石材および自然石への穿孔作業用の工具です。 Hilti の製品はプロ仕様で製作されており、本体の使用、保守、修理を行うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、遭遇し得る危険に関する情報を入手していなければなりません。本書で説明している製品およびそのアクセサリーのトレーニングを受けていない者による誤使用、あるいは規定外の使用は危険です。 ▶ 本体を接続する主電源が銘板に表示されている電圧、周波数と一致することを必ず確認した上で使用してください。 3.3 本体標準セット構成品ロータリーハンマードリル、サイドハンドル、デプスゲージ、取扱説明書。注意事項安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承...
Seite 130 4 製品仕様 4.1 ロータリーハンマードリル注意事項発電機または変圧器を使用しての作業の場合は、それらは本体の銘板に記載されている定格電力より 2 倍以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に本体の定格電圧の +5 %...-15 % の範囲になければなりません。値は 230 V の定格電圧に対するものです。電圧の違いおよび国別仕様の相違により値は異なります。本体の銘板に記載されている定格電圧と周波数、および定格電力または定格電流を確認してください。 TE 1 定格電力 650 W 定格電流 3.0 A 重量（EPTA プロシージャ 01/2003 2.4 kg に準拠） 1 回当たりの打撃力（EPTA プロシー...
Seite 131 ▶ 本製品、特にグリップ表面を乾燥させ、清潔に保ち、オイルやグリスが付着しないようにしてください。洗剤、磨き粉等のシリコンを含んだ清掃用具は使用しないでください。 ▶ 通気溝が覆われた状態で本製品を使用しないでください。通気溝を乾いたブラシを使用して注意深く掃除してください。本製品内部に異物が入らないようにしてください。 ▶ 定期的に、少し湿したウエスで本体表面を拭いてください。スプレーやスチームあるいは流水などによる清掃は避けてください。 ▶ チャックの防じんカバーは、清潔な乾いた布で定期的に清掃してください。シーリングリップをていねいに拭き、 Hilti グリスを薄く塗布します。シーリングリップに損傷がある場合は、防じんカバーを必ず交換してください。 6.1 防じんカバーを交換する ▶ 防じんカバーを交換します。 7 故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti 代理店・販売店にご連絡ください。...
Seite 132 8 廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。古い電気および電子工具の廃棄に関するヨーロッパ基準と各国の法律に基づき、使用済みの電気工具は一般ゴミとは別にして、環境保護のためリサイクル規制部品として廃棄してください。 ▶ 本体を一般ゴミとして廃棄してはなりません。 9 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 10 EU 規格の準拠証明メーカー Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan Liechtenstein この製品は以下の基準と標準規格に適合していることを保証します。...
Seite 133 사전 고지 없이 변경될 수 있으며 내용상의 오류에 대해서는 책임지지 않습니다. 1.3 제품 정보 본 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니다. 해당 인력은 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은...
Seite 134 2 안전 2.1 안전상의 주의사항 다음 장에 제시된 안전상의 주의사항은 사용설명서 기준에 따라 준수해야 하는 전동공구에 대한 일반적인 안전지침을 포함하고 있습니다. 따라서 주의사항에는 이 기기와 관련이 없는 내용이 포함되어 있을 수 있습니다. 2.1.1 전동공구에 대한 일반적인 안전상의 주의사항 경고 모든 안전상의 주의사항과 지침을 읽으십시오. 안전상의 주의사항과 지침을 준수하지 않을 경우, 화재...
Seite 135 ▶ 기기 세팅을 실행, 액세서리를 교환 또는 기기를 보관하기 전에 컨넥터를 전원소켓에서 그리고/또는 배터리를 기기에서 빼놓으십시오. 이러한 조치는 실수로 전동공구가 작동하지 않도록 방지합니다. ▶ 사용하지 않는 전동공구는 어린이들의 손이 닿지 않는 곳에 보관하십시오. 기기 사용에 익숙치 않거나 또는 이 안전수칙을 읽지 않은 사람이 기기를 사용해서는 안됩니다. 비숙련자가 전동공구를 사용하면 위험합니다.
Seite 136 기술된 제품은 전동식으로 작동되는 로터리 함마 드릴입니다. 이 기기는 콘크리트, 조적벽돌 및 자연석의 드릴링 작업에 적합합니다. 본 Hilti 제품은 전문가용으로 설계되어 있으며, 허가받은 자격을 갖춘 작업자만 조작, 정비 및 수리할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은...
Seite 137 ▶ 측면 손잡이가 정확하게 설치되고 올바르게 고정되어 있는지 확인하십시오. 기기의 지정된 홈에 조임 밴드가 있는지에 확인하십시오. 공구 삽입 / 분리 지침 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. Hilti의 순정 그리스만 사용하십시오. 깊이 게이지 조정 지침 깊이 게이지 최대 길이에 유의하십시오.
Seite 138 깨끗하게 닦아낸 다음, Hilti 그리스를 다시 약간 바르십시오. 씰링 립이 손상되었을 경우, 반드시 더스트 캡을 교환하십시오. 6.1 더스트 캡 교체 ▶ 더스트 캡을 교체하십시오. 7 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책 기기가 작동하지 않음...
Seite 139 Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan 리히텐슈타인 폐사는 전적으로 책임을 지고 이 제품이 다음과 같은 기준과 규격에 일치함을 공표합니다. 명칭 로타리 함마 드릴 모델명 TE 1 세대 제작년도 2008 적용된 기준: • 2004/108/EG (2016년 4월 19일까지) • 2014/30/EU (2016년 4월 20일부터) •...
Seite 140 1.1.2 符號本文件採用以下列符號：使用前請閱讀操作說明。使用說明與其他資訊每分轉數每分轉數防護等級II（雙重絕緣）正轉 / 逆轉 1.1.3 圖解操作說明中的圖解目的在於讓讀者容易理解，可能和產品的實際版本不同。號碼對應操作說明的開始處的圖解。圖解的編號對應圖解中的工作步驟順序，和內文中的工作步驟編號無關。項目參考編號用於總覽圖解。在產品總覽章節，在圖例中的編號對應項目參考編號。 1.2 關於此文件 ▶ 初次使用或操作本產品前，請詳讀此操作說明。本文件包含安全前提、疑難排解處理和產品使用。 ▶ 請遵守本文件中與機具上所示之安全說明和警告。 ▶ 操作說明應與機具一起保管，機具交予他人時必須連同操作說明一起轉交。我們保留更動的權利。勘誤則不在此限。 1.3 產品資訊 Hilti產品係供專業人士使用。僅能由經過授權與訓練的人員進行操作、維護及保養。務必將可能發生的特定危險告知該人員。未經訓練之人員錯誤的操作或操作時不按照工作步驟，機具和它的輔助工具設備有可能會發生危險。 • 在下列表格中記下印在識別牌上的名稱和序號。 ▶ 與Hilti代理商或Hilti維修中心聯絡詢問產品相關事宜時，請隨時參考該資訊。產品資訊旋轉鎚 TE 1 產品代別序號...
Seite 141 2 安全性 2.1 安全規範以下章節中所列的安全規範，包含所有適用標準下，必須列示於操作說明上的一般電子機具安全規範。因此，其中可能有些與本電子機具無關。 2.1.1 一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中所稱的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將電動工具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。人員安全 ▶...
Seite 142 ▶ 固定工件。請使用夾具或老虎鉗固定工件。這會比以手來握住工件更穩固，而且可以讓您空出雙手來操作機具。 ▶ 確認配件工具使用的固定系統與電子機具相容且已正確固定在夾頭中。 ▶ 若發生電力故障或電力供應中斷，請將該機具開關關閉，拔除電源線，然後鬆開鎖定扭（如適用）。此動作可避免當恢復供電時，機具不經意重新啟動的情形發生。 ▶ 請勿在鑽頭連接頭塗抹過量的潤滑油。否則操作機具時，可能會迫使潤滑油自夾頭流出。電力安全 ▶ 開始工作前，請先檢查工作區域（例如使用金屬探測器）以確保工作場所是否有隱藏的電纜線、瓦斯管或水管。例如，當不小心損害電纜線時，機具外部的金屬零件可能會導電。這會大大增加發生電擊意外的危險。 ▶ 請定期檢查機具的電源線，並於發現損壞時，請合格的電力專員更換。若電動機具電源線損壞，必須以Hilti維修服務中心所提供特別專用且認可的電源線更換。定期檢查延長線，並在發現損壞時予以更換。當機具運轉時，如果發現電源線或延長線受損，請勿碰觸。請將電源線插頭自插座拔除。受損的電源線或延長線可能會引發電擊事故。 ▶ 經常使用於導電材質的機具若是骯髒或積著粉塵，應定期交給Hilti維修中心檢查。機具表面附著的粉塵（尤其是來自可導電材質的粉塵）或濕氣，在非常不利的情況下可能會引發電擊事故。工作場所 ▶ 請隔絕其他人員進入工作區。任何進入工作區的人員必須穿戴個人防護裝備。工件的碎片或破損的配件可能會飛散，造成操作工作區外人員受傷。 ▶ 如果工作包括鑿穿作業，請於工件另一面採取適當防護措施。鑿穿的碎片會掉落並使他人受傷。人員防護配備 ▶ 佩戴防護手套。旋轉鎚使用時可能會變熱。在更換配件時若與之接觸會有受傷風險（割傷或燙傷）。 3 說明 3.1 產品總覽防塵罩握把 & TE-C Click夾頭...
Seite 143 3.3 配備及數量旋轉鎚、側向握把、深度計、操作說明。注意為確保操作的安全及可靠性，限使用原廠Hilti備件與配件。經Hilti認可用於本產品的備件、配件與耗材請至當地Hilti中心或網站www.hilti.com查詢。 4 技術資料 4.1 旋轉鎚注意如果要使用發電機或變壓器供電，必須至少能提供兩倍於電子機具額定銘板上標示的額定輸入值電力。發電機或變壓器的操作電壓必須隨時介於電子機具額定電壓+5%和–15%以內。此處提供的資料適用於230V的額定電壓。資料可能會因為與額定電壓的偏差以及特定國家版本的系統而有所差異。請參照電子機具的型號識別牌上所載的電壓、頻率和額定輸入功率細節。 TE 1 額定功率 650 W 額定輸入電流 3.0 A 重量：依據EPTA程序01/2003 EPTA 2.4 kg 單次衝擊力符合05/2009 EPTA程序 1.5 J Ø鎚擊鑽頭 4 mm … 18 mm 深度計的最大長度 180 mm 4.2 噪音資訊和震動值的量測標準依據EN 60745...
Seite 144 調整深度計注意務必隨時注意深度計的最大長度。正轉或逆轉設定注意馬達運轉時，請勿操作正轉 / 逆轉開關。 6 產品保養警告電力危險！損壞的電子零件會造成嚴重的人員傷害。 ▶ 電子零件應僅由專業電氣人員維修。 ▶ 保持產品尤其是握把表面清潔，避免油脂及潤滑油。勿使用含硅樹脂的清潔或亮光劑。 ▶ 通風口阻塞時請勿使用產品。請使用乾燥的刷子小心清潔通風口。勿讓異物進入產品內部。 ▶ 定期使用微濕抹布清潔電動機具外部。勿使用噴霧、水壓清潔設備或流動水清洗裝置。 ▶ 定期使用乾燥而清潔的布清潔夾頭上的防塵套。請小心擦拭清潔其密封口，然後再稍微上Hilti潤滑油。請特別注意，若密封口受到損壞，一定要更換防塵套。 6.1 更換防塵套 ▶ 更換防塵套。 7 故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障可能原因解決方法機具無法啟動。電源供應中斷。 ▶ 將插頭插入另一電子機具或電器並檢查是否可啟動。碳刷磨耗完畢。...
Seite 145 依據歐盟指令關於電子及電器設備廢棄物的規範，以及國家相關施行法律規定，已達使用年限的電子設備必須分類收集，並交由環保回收機構處理。 ▶ 請勿將電子機具或設備與一般家用廢棄物一同回收！ 9 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 10 歐規符合聲明製造商 Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan Liechtenstein 基於我們的責任，本公司聲明本產品符合下列指示或標準。名稱旋轉鎚型號名稱 TE 1 產品代別製造年份 2008 適用規則： • 2004/108/EC（2016年4月19日前） • 2014/30/EU（2016年4月20日起） • 2006/42/EC • 2011/65/EU 適用標準： • EN 607451, EN 607452-6 •...
Seite 146 使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息每分钟转数每分钟转数保护等级 II (双重绝缘) 正向/反向 1.1.3 图示这些操作说明中的图示用于传达更多信息，可能与产品的实际版本不同。这些编号指本操作说明开始处的相应图示。图示中的编号反映图示中的工作步骤的顺序，可能与文本中工作步骤的编号不同。元件参考号用于总览图中。在产品总览部分，编号显示在与这些元件参考号相关的图例中。 1.2 关于该文档 ▶ 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障地操作和使用产品的前提条件。 ▶ 请遵守本文档中以及电动工具上提供的安全说明和警告。 ▶ 务必将操作说明与电动工具保存在一起，确保将操作说明与工具一起交给他人。我们保留做出更改的权利。允许误差。 1.3 产品信息 Hilti 产品仅供用于专业用途，并且只能由经过授权和培训的人员操作、维护和保养。该人员必须了解可能遇到的任何特殊危险。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。 • 注意以下表格中铭牌上打印的名称和序列号。 ▶ 当与喜利得代表或喜利得服务部门联系询问产品时，总是需要引用该信息。产品信息旋转电锤 TE 1 分代号序列号...
Seite 147 2 安全 2.1 安全说明以下章节中的安全规定包括电动工具的所有一般性安全规定，按照适用标准，需要将这些安全规定列在操作说明中。因此，所列的某些规定可能与本电动工具无关。 2.1.1 一般电动工具安全警告 -警告- 请阅读所有安全警告和操作说明。不遵守安全警告和操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有警告中，词语“电动工具”是指您的通过主电源操作的电动工具 (带电缆) 或通过自身电池操作的电动工具 (不带电缆)。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地，则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用适合户外使用的电缆可减少电击危险。 ▶...
Seite 148 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。 2.1.2 锤钻安全警告 ▶ 戴上护耳装置。如果直接暴露在噪音中，则可能会导致听力受损。 ▶ 使用辅助手柄 (如有随工具一起提供)。对工具失去控制可能会导致人身伤害。 ▶ 当执行切削配件可能接触到隐藏线束或电动工具自带电缆的操作时，通过绝缘把手表面握住电动工具。如果切削配件接触“带电”导线，则会使电动工具的裸露金属部件“带电”，从而可能会电击到操作者。 2.1.3 附加的安全说明人身安全 ▶ 不允许对电动工具进行改装。 ▶ 保持把手干燥、清洁和没有油脂。 ▶ 检查并确认侧面手柄已正确安装和可靠固定。 ▶ 佩戴防尘面具。 ▶ 在工间休息期间，可放松双手和锻炼手指，以改善手指的血液循环。 ▶ 本电动工具不能让未接受专门培训的身体虚弱的成人使用。 ▶ 将电动工具放到儿童接触不到的地方。 ▶ 避免接触旋转部件。仅在将电动工具带到工作位置时才可打开电动工具。触摸旋转部件 (特别是旋转的钻头或其它配件) 可能导致伤害。 ▶ 工作时，请务必向后引导电源线和加长线，使其远离电动工具。这样有助于避免在工作时被电线绊倒。 ▶...
Seite 149 带深度计的侧面手柄 3.2 预期用途本文所述产品是一个电动旋转电锤。其设计用于在混凝土、砖石建筑和天然石材中钻孔。 Hilti 产品仅供用于专业用途，并且只能由经过授权和培训的人员操作、维护和保养。该人员必须了解可能遇到的任何特殊危险。不按照说明使用或由未经培训的人员不正确地使用所述产品及其辅助设备可能会带来危险。 ▶ 只有当相连电源的电压和频率符合电动工具标牌上的给定信息时，才能操作本电动工具。 3.3 供货提供的部件：旋转电锤、侧面手柄、深度计、操作说明。 -注意- 为了确保安全、可靠地运行，请仅使用喜利得原装备件和配件。经喜利得批准可与本产品一起使用的备件、配件和耗材可在您的 Hilti 中心或通过访问 www.hilti.com 找到。 4 技术数据 4.1 旋转电锤 -注意- 当通过发电机或变压器供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定输入功率的两倍。变压器或发电机的工作电压必须始终保持在本电动工具额定电压的 +5% 和 -15% 范围内。给出的信息适用于 230 V 额定电压。在偏离额定电压的情况下，或针对特定国家的版本不同，数据可能有所区别。有关电动工具额定电压、频率、电流和输入功率额定值的详细信息，请参见其铭牌。 TE 1 额定输入功率...
Seite 150 -注意- 必须注意深度计的最大长度。设置前进或后退旋转 -注意- 电机运行时不得操作前进/后退开关。 6 工具的保养 -警告- 电气危险！电气零部件的不当维修会造成严重人身伤害。 ▶ 电气零部件只能由受过培训的专业人员进行维修。 ▶ 保持工具清洁和没有油脂，特别是其把手表面。不要使用含硅的清洁剂。 ▶ 当通风孔堵塞时，切勿操作本产品。使用干燥的刷子小心清洁通风孔。不要让异物进入本产品内部。 ▶ 定期使用微湿的布清洁电动工具外部。不要使用喷雾器、蒸气压力清洁设备或流水进行清洁， ▶ 使用干燥、干净的抹布定期清洁夹头上的防尘罩。小心地擦拭密封唇以对其进行清洁，然后再次用 Hilti 润滑脂轻轻地对其进行润滑。当密封唇损坏时，必须更换防尘罩。 6.1 更换防尘罩 ▶ 更换防尘罩。 7 故障排除如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。故障可能原因解决方案电动工具不启动。电源中断。 ▶ 接上另一电动工具或设备并检查它是否工作。...
Seite 151 ▶ 使用具有足够导体截面积的加长电缆。不能释放钻头。夹头未完全向后拉回。 ▶ 向后拉动夹头，直到拉不动为止，然后拆下配套工具。钻头不前进。电动工具已被设置为反向旋转。 ▶ 将电动工具设置到前进旋转。 8 废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。遵守欧洲指令和地区法律有关废弃电子和电气设备的规定，并且废弃处置的实施应该符合国家法律。必须单独收集已达到使用寿命期限的电动工具或设备，并以环保的方式进行回收。 ▶ 不允许将电动工具或设备与家用垃圾一起处理。 9 制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。 10 EC 符合性声明制造商 Hilti Aktiengesellschaft Feldkircherstrasse 100 9494 Schaan 列支敦士登...
Seite 152 技术文件归档： • 电动工具审批部门 Hilti Entwicklungsgesellschaft mbH Hiltistraße 6 86916 Kaufering 德国 Schaan，2015/5 Paolo Luccini Tassilo Deinzer (质量与流程管理业务部门/电动工具和配件业务部门 (电动工具和配件业务部/执行副总裁) 负责人)
Seite 154 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20151020...

Hilti TE 1 Original Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Hilti TE 1

Inhaltszusammenfassung für Hilti TE 1

Inhaltsverzeichnis
