el-com engineering ALARM-MATRIX Bedienungsanleitung Seite 4

besteht. Wenn nicht, erfolgt eine entsprechende Fehlermeldung und die „Test Verbindung
und Led" Schaltfläche wird rot.
RECEIVE: Alle Daten werden von der Alarmmatrix gelesen und in der Software angezeigt. Wie
beim Senden der Daten wird zuvor die Verbindung zwischen PC und Alarmmatrix getestet.
Speichern: Abspeichern der eingestellten Daten am PC.
Offnen: Offen der abgespeicherten Daten.
Test Verbindung Led: Testet die Verbindung zwischen PC und Alarmmatrix. Bei einem Fehler
wird eine entsprechende Fehlermeldung ausgegeben. Bei einer erfolgreichen Verbindung,
wechselt die Farbe der Schaltfläche auf grün und an der Alarmmatrix wird der Test der Led's
aktiviert. Währen dieses Testes ist keine Eingabe mittels Software möglich.
COM: Einstellung der entsprechenden COM-Schnittstelle. Wird eine schon belegte
Schnittstelle gewählt, wird dies, unmittelbar nach der Wahl, signalisiert.

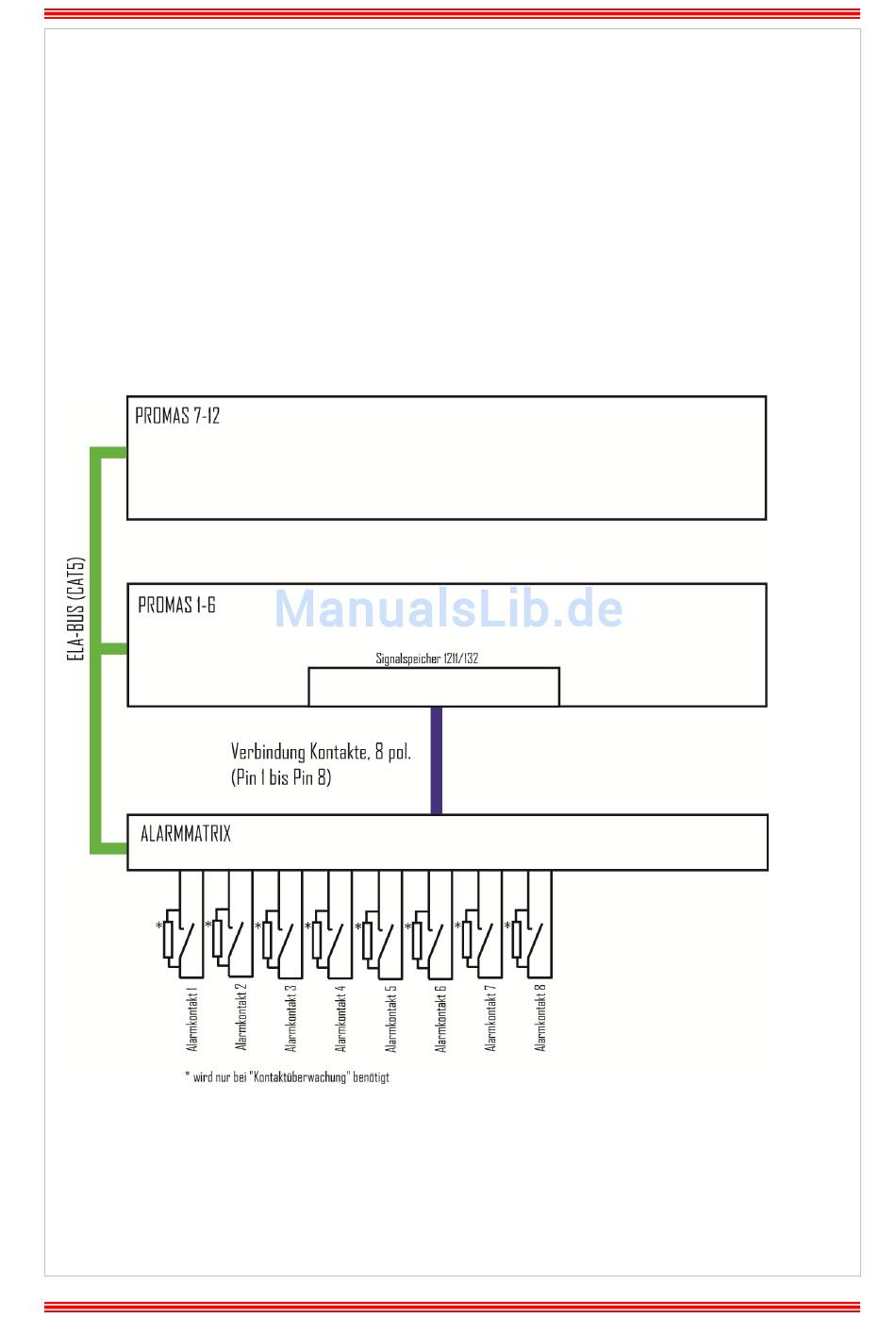

Schaltbeispiel:
Seite 4 von 8 Version 1.10
