Inhaltszusammenfassung für el-com engineering ALARM-MATRIX

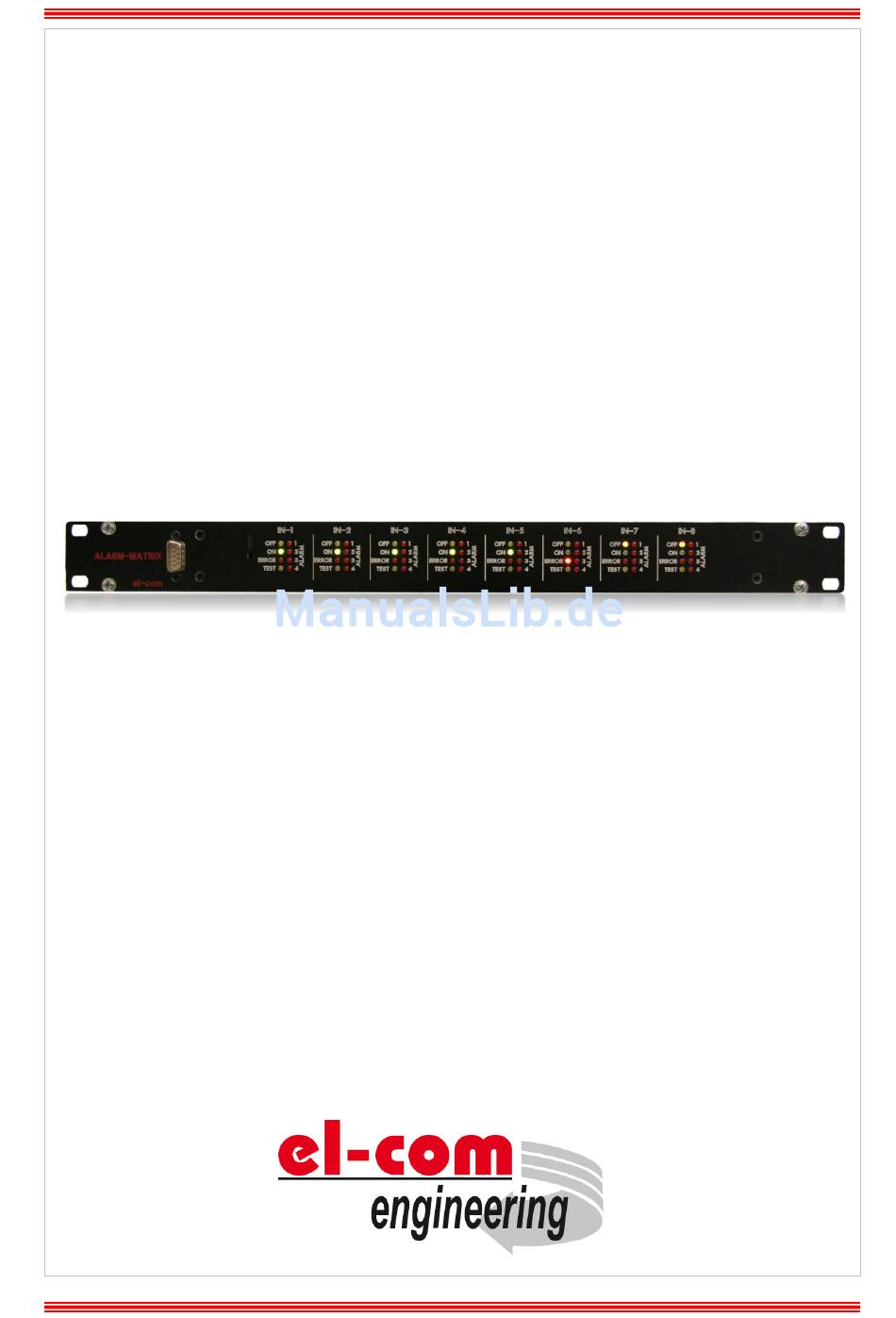

- Seite 1 Bedienungsanleitung ALARM-MATRIX Seite 1 von 8 Version 1.10...
- Seite 2 Einführung Die Alarmmatrix verfügt über 8 potentialfreie Eingänge. Es ist möglich jeden einzelnen dieser Kontakte von der Alarmmatrix überwachen zu lassen (Softwareeinstellung). Zu jedem dieser Eingänge, können mittels PC-Software, bis zu 50 Bereiche und bis zu 4 verschiedene Alarmarten zugeordnet werden. Die verschiedenen Alarmbereiche werden mit einem Schließer (Alarmkontakt) aktiviert.
- Seite 3 Anzeigefeld OFF: Leuchtet, wenn keine Rufbereiche zu dem entsprechenden Kontakt programmiert wurden. ON: Leuchtet, wenn Rufbereiche im Speicher hinterlegt sind und kein Fehler vorliegt. ERROR: Leuchtet wenn ein Fehler erkannt wurde. TEST: Leuchtet bei Abrage vom SysObserver ALARM 1-4: Leuchtet wenn der Alarmkontakt geschlossen wurde und der entsprechende Alarm gestartet wurde.
- Seite 4 besteht. Wenn nicht, erfolgt eine entsprechende Fehlermeldung und die „Test Verbindung und Led“ Schaltfläche wird rot. RECEIVE: Alle Daten werden von der Alarmmatrix gelesen und in der Software angezeigt. Wie beim Senden der Daten wird zuvor die Verbindung zwischen PC und Alarmmatrix getestet. Speichern: Abspeichern der eingestellten Daten am PC.
-
Seite 5: Fehleranzeigen Und Fehlerbehebung Alarmmatrix
Fehleranzeigen und Fehlerbehebung Alarmmatrix Die Alarmmatrix steuert die Alarmlinien und sendet die entsprechenden Steuercodes zur PROMAS. Ein Fehler wird mit der entsprechenden ERROR Anzeige signalisiert. ERROR Ursachen: Kein Abschlusswiderstand zwischen den Startkontakt der Alarmlinie. Keine Verbindung zum Modul 1211/132 „Signal Store“ der PROMAS Behebung: Kontrolle des Abschlusswiderstandes Kontrolle der Verkabelung zur PROMAS... - Seite 6 Notizen Seite 6 von 8 Version 1.10...
- Seite 7 Notizen Seite 7 von 8 Version 1.10...
- Seite 8 www.el-com.eu © el-com – 6020 Innsbruck Austria Seite 8 von 8 Version 1.10...
