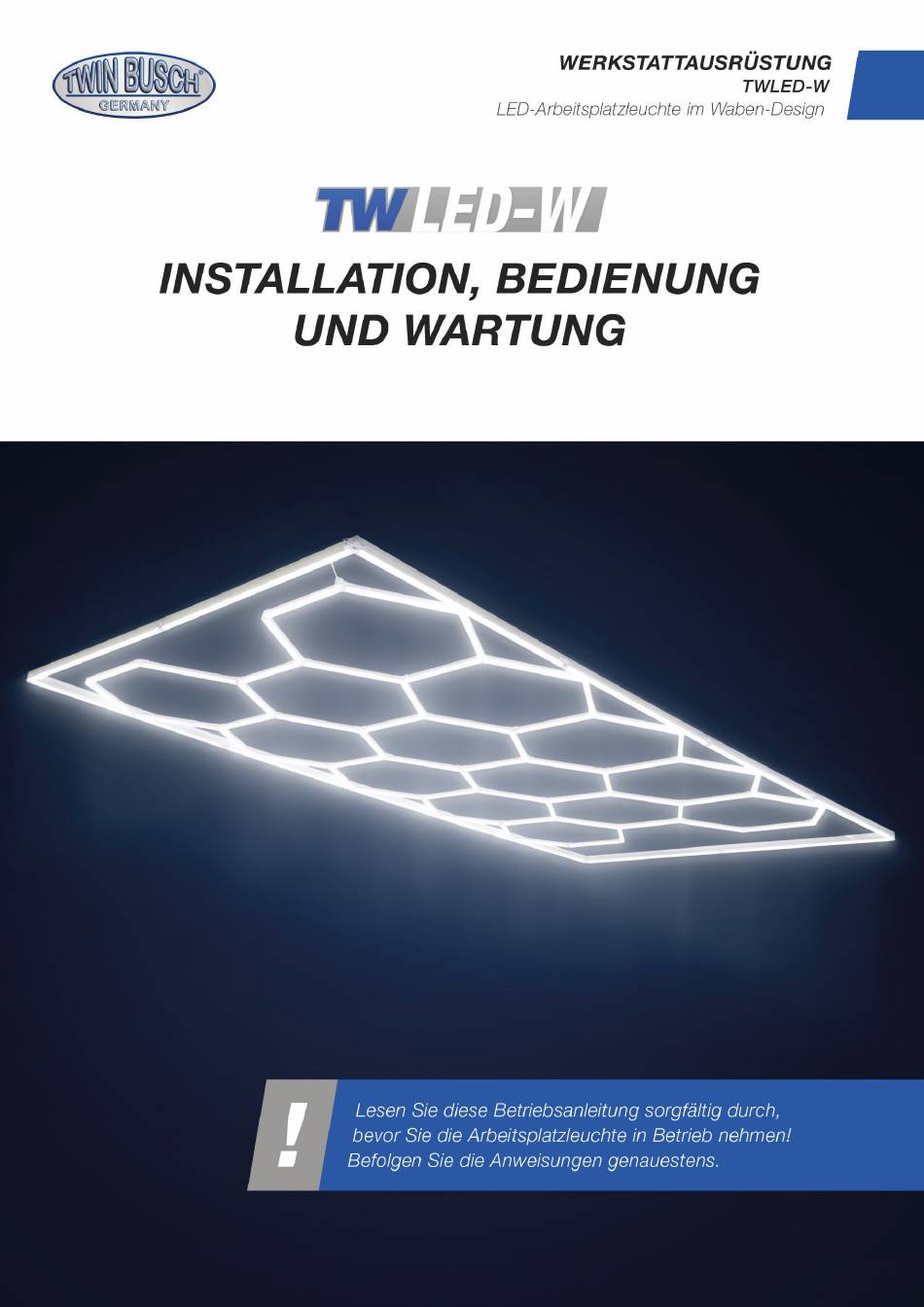

- Seite 1 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W TWLED-W_LED-Arbeitsplatzleuchte-Waben_Betriebsanleitung_de_01_20250203.pdf Stand -01, 03.02.2025...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Gebrauchsanleitung ....................1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................. 2 6. Aufbau und Installation .......................... 4 6.1 Packliste .............................. - Seite 3 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Arbeitsplatzleuchte finden Sie auf YouTube: https://youtu.be/czF_fWk-gmM oder scannen Sie den QR-Code. TWLED-W_LED-Arbeitsplatzleuchte-Waben_Betriebsanleitung_de_01_20250203.pdf Stand -01, 03.02.2025...
-
Seite 4: Allgemeines
Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 1. Allgemeines Unsere professionelle LED-Arbeitsplatzleuchte im Wabendesign TWLED-W ist speziell für die flächendeckende und gleichmäßige Ausleuchtung des Arbeitsplatzes/Fahrzeugs konstruiert. Mit seiner leistungsfähigen Leuchtkraft von 110-120 lm/W und seinem kaltweißen Farbton (6500 K) leuchtet die LED-Arbeitsplatzleuchte auf ideale Art und Weise Ihren gewünschten Arbeitsbereich aus. -
Seite 5: Modifikation Des Produktes
Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 4. Modifikation des Produktes Die unsachgemäße Verwendung, sowie nicht mit dem Hersteller abgesprochene Modifikationen, Umbauten und Anbauten und all seiner Komponenten sind nicht erlaubt. Bei unsachgemäßer Installation, Bedienung oder Überlastung wird der Hersteller keine Haftung übernehmen. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor Ihren Händler oder das fachkundige Personal der TWIN BUSCH®... - Seite 6 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W Abbildung: Kupfersteckverbinder Abbildung: Beschädigte Kupfersteckverbinder, die durch übermäßige Kraft beim Zusammenbau entstehen können Seite | 3 Druckfehler, Irrtümer und Änderungen vorbehalten.
-
Seite 7: Aufbau Und Installation
Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 6. Aufbau und Installation 6.1 Vollständigkeit aller Bauteile Packen Sie alle Komponenten aus und kontrollieren Sie die Vollständigkeit aller Bauteile mit Hilfe der Packliste (siehe Anhang: Packliste). 6.2 Aufbauanleitung 1) Lesen und verstehen Sie die Betriebsanleitung, bevor Sie mit dem Aufbau fortfahren. - Seite 8 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 4) Verbinden Sie die Leuchtelemente mit den Verbindungselementen. Achtung: Verbinden Sie vorsichtig die Leuchtelemente mit den Verbindungselementen, da hierbei die Kupfernadel in den Anschlüssen beschädigt werden könnte. Montieren Sie den Außenrahmen mit den langen Leuchtelementen: Seite | 5...
- Seite 9 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 5) Montieren Sie die Wabensegmente mit den kurzen Leuchtelementen. Seite | 6 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 10 Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W 6) Schaltdiagramm 230 V a) Kabel Aufteilung rotes Kabel – Stromführende Leitung blaues Kabel – Nulleiter gelbes Kabel – Erdungsleitung b) Das Wabenmuster und der äußere Rahmen werden parallel an die 230 V Versorgungsspannung angeschlossen. Seite | 7...
-
Seite 11: Anhang
Betriebsanleitung LED-Arbeitsplatzleuchte TWLED-W Anhang 7.1 Packliste Name Spezifikation Anzahl Einheit Leuchtelement, kurz 440*20mm Leistung: 6W Stück Leuchtelement, lang 1175*20mm Leistung: 16W Stück 90°-Verbindungselement 90° 2-Anschlüsse weiß Stück 180°-Verbindungselement 180° 2-Anschlüsse weiß Stück T-Verbindungselement 90° T-Form 3-Anschlüsse weiß Stück 120°/2-Verbindungselement 120° 2-Anschlüsse weiß...
