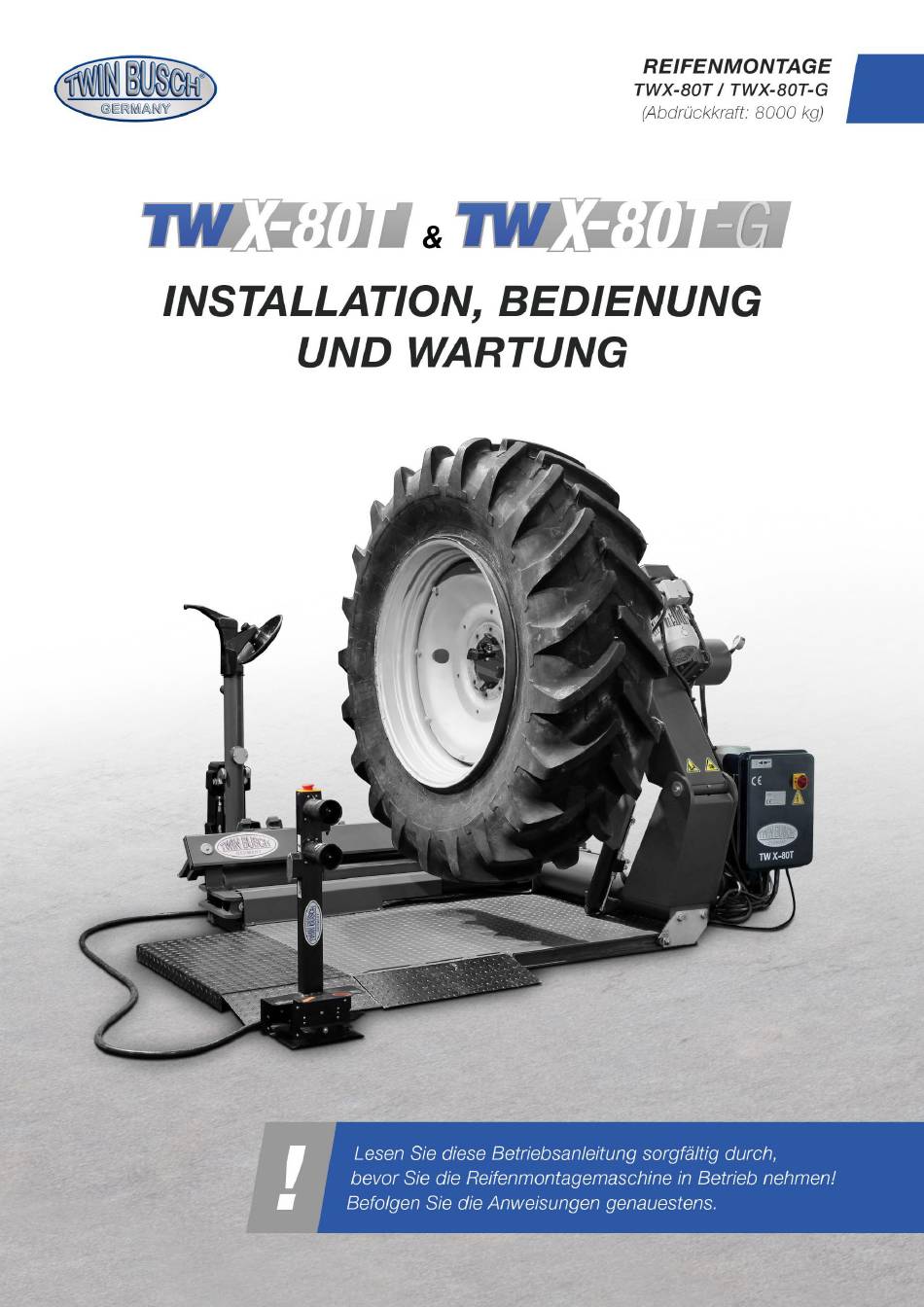

- Seite 1 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G TWX-80T_TWX-80T-G_Reifenmontagemaschine_Betriebsanleitung_de_00_20251215.pdf Version: -00, 15.12.2025...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Inhaltsverzeichnis 1. Allgemeines ............................1 2. Identifikation der Betriebsanleitung ....................... 1 3. Technische Daten ........................... 1 4. Modifikation des Produktes ........................2 5. Sicherheitsbezogene Informationen ......................2 5.1 Sicherheitshinweise ............................. 2 5.2 Sicherheitsvorrichtungen ..........................2 5.3 Warnhinweise und Symbole ........................ -
Seite 3: Eu-Konformitätserklärung
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 13.2 Schaltplan ..............................15 13.3 Pneumatik ..............................16 13.4 Detailzeichnung, Stück- und Ersatzteilliste ....................17 Weiterer Anhang: EU-Konformitätserklärung ⋅ TWX-80T_TWX-80T-G_Reifenmontagemaschine_Betriebsanleitung_de_00_20251215.pdf Version: -00, 15.12.2025... - Seite 4 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/5rsOCdCkjbU auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/avtZvYXn9YU oder scannen Sie den QR-Code. TWX-80T_TWX-80T-G_Reifenmontagemaschine_Betriebsanleitung_de_00_20251215.pdf...
- Seite 5 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900#horizontalTab4 24/7 Service Center: Unser 24/7 Self-Service Center ist eine mobile Website zur Selbstdiagnose bei Problemen mit Ihrer TWIN BUSCH®...
-
Seite 6: Allgemeines
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 1. Allgemeines Die elektrohydraulische Reifenmontagemaschine TWX-80T / TWX-80T-G für LLKW- und LKW-Reifen, optimal auch für Land- oder Baumaschinenreifen bis 2500 mm Raddurchmesser oder 1200 mm Breite. Besonderheiten des Produktes: • 1A Verarbeitungsqualität • Produktion nach ISO 9001 •... -
Seite 7: Modifikation Des Produktes
Leistung der Maschine zu erzielen und Schäden durch unsachgemäße Bedienung zu vermeiden. Vor der Inbetriebnahme sind sämtliche Verbindungen und Bauteile sorgfältig auf mögliche Beschädigungen zu prüfen. Die TWIN BUSCH® GmbH übernimmt keine Haftung für Schäden, die durch fehlerhafte Installation, unsachgemäße Nutzung, Überlastung oder ungeeignete Bodenverhältnisse entstehen. 5.1 Sicherheitshinweise ⋅... -
Seite 8: Warnhinweise Und Symbole
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G ⋅ Das Rückschlagventil an der Felgenspannung, welches die Hydraulikleitung öffnet. Dies verhindert, dass der Reifen von der Spindel fällt, sollte die Hydraulik versehentlich beschädigt werden. ⋅ Das betriebene Doppeldichtungs-Rückschlagventil. Dies verhindert, dass der Felgenspannarm herunterfällt, sollte die hydraulische Schaltung versehentlich beschädigt werden. -
Seite 9: Übereinstimmung Mit Dem Produkt
Das versehentliche Herunterfallen des Werkzeugkopfes kann zu Verletzungen führen! 6. Übereinstimmung mit dem Produkt Die Reifenmontagemaschine TWX-80T / TWX-80T-G ist CE-zertifiziert und ist konform mit der Maschinenrichtlinie 2006/42/EC und erfüllt dabei die Normen EN ISO 12100:2010 und EN 17347:2001. Siehe auch unter EU- Konformitätserklärung am Ende der Betriebsanleitung. -
Seite 10: Technische Spezifikation
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 7. Technische Spezifikation 7.1 Maschinenbeschreibung 4-Spannarm-System E-Motor Joystick Montagearm mit Teller und Klaue Fußpedale Beschreibung Funktion E-Motoren Kraftvolle E-Motoren für Vor- und Rücklauf, kombiniert mit einer massiven Konstruktion. Das selbstzentrierende 4-Spannarm-System ermöglicht einen großen Spannbereich. Es Spannarm-System verfügt über Spannklauen aus Spezialstahl und eine elektrohydraulische... -
Seite 11: Aufbau Und Installation
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 8. Aufbau und Installation 8.1 Bodenverhältnisse Die Reifenmontagemaschine muss auf einem stabilen Betonfundament oder einem vergleichbar tragfähigen Untergrund aufgestellt werden. Ein weicher oder schwingender Untergrund kann zu erheblichen Messfehlern und Betriebsstörungen führen. Um die Maschine herum ist ein Freiraum von mindestens 50 cm einzuhalten, um eine ergonomische Bedienung zu gewährleisten. -
Seite 12: Maschineneinstellungen
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 10) Nach dem Anschluss an das Stromnetz, können Sie nun einen Funktionstest durchführen. 9. Maschineneinstellungen 9.1 Beschreibung der Bedieneinheit Beschreibung Funktion Hauptschalter An- oder Ausschalten. Zeigt an, ob Stromzufuhr Betriebsleuchte besteht. Beschreibung Funktion Schaltet zwischen Spannklaue Schalter und Montageteller. -
Seite 13: Verlängerung Des Montagearms
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 9.2 Verlängerung des Montagearms Der Montagearm kann für kleinere Räder um rund 13 cm ausgezogen werden. Abbildung: Montagearm 9.3 Verlängerungen der Spannklauen Um den Spannbereich zu vergrößern, können Sie die mitgelieferten Spannklauen-Verlängerungen aufsetzen. Diese werden einfach aufgesetzt und mit einer Schraube fixiert. -
Seite 14: Inbetriebnahme
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 10. Inbetriebnahme 10.1 Erste Funktionsprüfung Hinweis: Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf die Maschine keinesfalls in Betrieb genommen werden! Sollte eine Funktion nicht wie beschrieben reagieren, überprüfen Sie die korrekte Montage der jeweiligen Bauteile. -
Seite 15: Montage Des Reifens
Sie das Rad vom Schiebetisch nehmen. 11. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der TWIN BUSCH® GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können. -
Seite 16: Wartung Und Lagerung
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 12. Wartung und Lagerung Regelmäßige, einfache und kostengünstige Wartungsarbeiten gewährleisten einen normalen und sicheren Betrieb der Reifenmontagemaschine. Die folgenden Anforderungen gelten für die regelmäßige Wartung. Wie oft Sie Ihre Maschine warten, hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad und natürlich der Beanspruchung und Belastung ab. -
Seite 17: Getriebeölstand
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Öl nachfüllen Bei Bedarf nach Prüfung Alle 1.000 Betriebsstunden oder Hydrauliköl HLP46 oder Ölwechsel jährlich vergleichbar Freigegebene Hydrauliköle (Beispiele): - Mobil Nuto H46 - eni Hydrauliköl OSO 46 - Shell Tellus 46 - Mobil DTE 25 Ultra... -
Seite 18: Schmierung Vor Der Lagerung
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Wichtiger Hinweis zum Ölwechsel: Beim Ölwechsel beachten Sie bitte, dass das Getriebegehäuse und der Öltank des Hydraulikaggregats jeweils separate und unterschiedliche Ablassschrauben besitzen. 12.4 Schmierung vor der Lagerung Wenn die Maschine länger als 4 Monate nicht genutzt wird, sollten die folgenden Lagerungsmaßnahmen durchgeführt werden, um Schäden zu vermeiden und die Wiederinbetriebnahme zu erleichtern. -
Seite 19: Anhang
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 13. Anhang 13.1 Abmessungen der Reifenmontagemaschine Seite | 14 Druckfehler, Irrtümer und Änderungen vorbehalten. -
Seite 20: Schaltplan
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 13.2 Schaltplan Seite | 15 Druckfehler, Irrtümer und Änderungen vorbehalten. - Seite 21 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 13.3 Pneumatik Seite | 16 Druckfehler, Irrtümer und Änderungen vorbehalten.
-
Seite 22: Detailzeichnung, Stück- Und Ersatzteilliste
Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G 13.4 Detailzeichnung, Stück- und Ersatzteilliste Seite | 17 Druckfehler, Irrtümer und Änderungen vorbehalten. - Seite 23 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name 0001 Schraube M10X16 0062 Schraube M6x12 0002 Abdeckplatte der Rohrwalze 0063 Unterlegscheibe 0003 Rohrwalze 0064 Lange Zylinderabdeckung 0004 Werkzeughalter 0065 Hauptreifenstützplatte 0005 Unterlegscheibe 0066 Beweglicher Rahmen 1 0006 Schraube M8X16 0067 Beweglicher Rahmen 2 0007 Aufhängung Stecker...
- Seite 24 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 19 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 25 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name 0019 Kettennadel 0217 Schraube M14X120 mit Unterlegscheibe 0020 Nuss 0218 Kanonenflansch 0021 Unterlegscheibe 0219 Unterlegscheibe 0039 Nuss 0220 Unterlegscheibe 0070 Olier 0221 Montage und Demontage des festen Pistolenschafts 0111 Kleines Ventil 0222 Unterlegscheibe...
- Seite 26 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 21 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 27 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name 0012 Schraube M10X25 0152 Stirnradgetriebe 0016 Schraube 0153 Vorderer Flansch 0017 Klemmbacke 0154 Dichtung 0018 Klemmbackenhalter 0155 Hauptzylinder 0056 Selbstsichernde Mutter M18 0156 Nuss 0084 Unterlegscheibe 0157 Schraube 0110 Schraube 0158 Unterlegscheibe 0125...
- Seite 28 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 23 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 29 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name 0008 Schraube M8X20 0273 Schraubenbolzen M18X16 0010 Mutter M10 0274 Hebearm 0012 Schraube M10X25 0275 Schutzring 0019 Rotierender Motor, für Lkw-Reifen 0276 Unterlegscheibe Wechsler-2-Gang 220V 50HZ/60HZ 3PH 380V 50HZ/60HZ 3PH 400V 50HZ/60HZ 3PH 0070 Öleinspritzloch...
- Seite 30 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 25 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 31 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name 0005 Unterlegscheibe 0047 Unterlegscheibe 0052 Schraube 0086 Schraube 0291 Schalterstange mit vier Positionen 0293 Schraube 0296 Vollständiger Schalter mit vier Positionen 0297 Kippschalter 0298 Hauptdrähte mit Steckern 0301 Unterlegscheibe des Notschalters 0305 0306 Kippschalter...
- Seite 32 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 27 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 33 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name 0070 Ölloch 0101 O-Ringe 0071 Staubdichtung 0102 Abstandshalter 0073 Öldichtung 0103 O-Ringe 0074 O-Ringe 0075 Steig-Fall-Zylinderrohr 0104 Langer Zylinderkopf 0076 Steigfall-Zylinderwelle 0105 Staubdichtung 0077 O-Ringe 0106 Öldichtung 0078 Steig-Fall-Zylinderkolben 0108 Langer Zylinderstift 0079...
- Seite 34 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Seite | 29 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 35 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Öltank Dichtung Unterlegscheibe Schraube Schraube Unterlegscheibe Filter Schraube der Zahnradpumpe Zahnradpumpe 220 V Zahnradpumpe 380 V Ventilblock Siegel Schraube Flansch Anschluss Anschluss Hydraulikmotor für LKW-Reifenwechsler 220V/50HZ/3PH 220V/60HZ/3PH 400V/50HZ/3PH 400V/60HZ/3PH Schraube Schraube Gekapptes Ende Siegel...
- Seite 36 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name 0091 Kupferrohr 0095 Stahlrohr 0109 Ölleitung 0127 Ölleitung 0347 Horizontales Zylinderrohr 1 0348 Horizontales Zylinderrohr 2 Seite | 31 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 37 Betriebsanleitung Reifenmontagemaschine TWX-80T / TWX-80T-G Name Name Name Abdeckung Elektrokasten Sicherheitsschalter 2 802-3 AC-Schutz Hauptstromversorgung Kabel 802-4 Relais Schalter Sicherheitsschalter 1 Kabel 802-5 Hauptschalter Hauptschalter Hauptdrähte mit Steckern 802-6 AC-Schutz Buchse für Magnetventil Anschlusskabel für 802-7 AC-Schutz elektrisches Magnetventil Brückengleichrichter...
