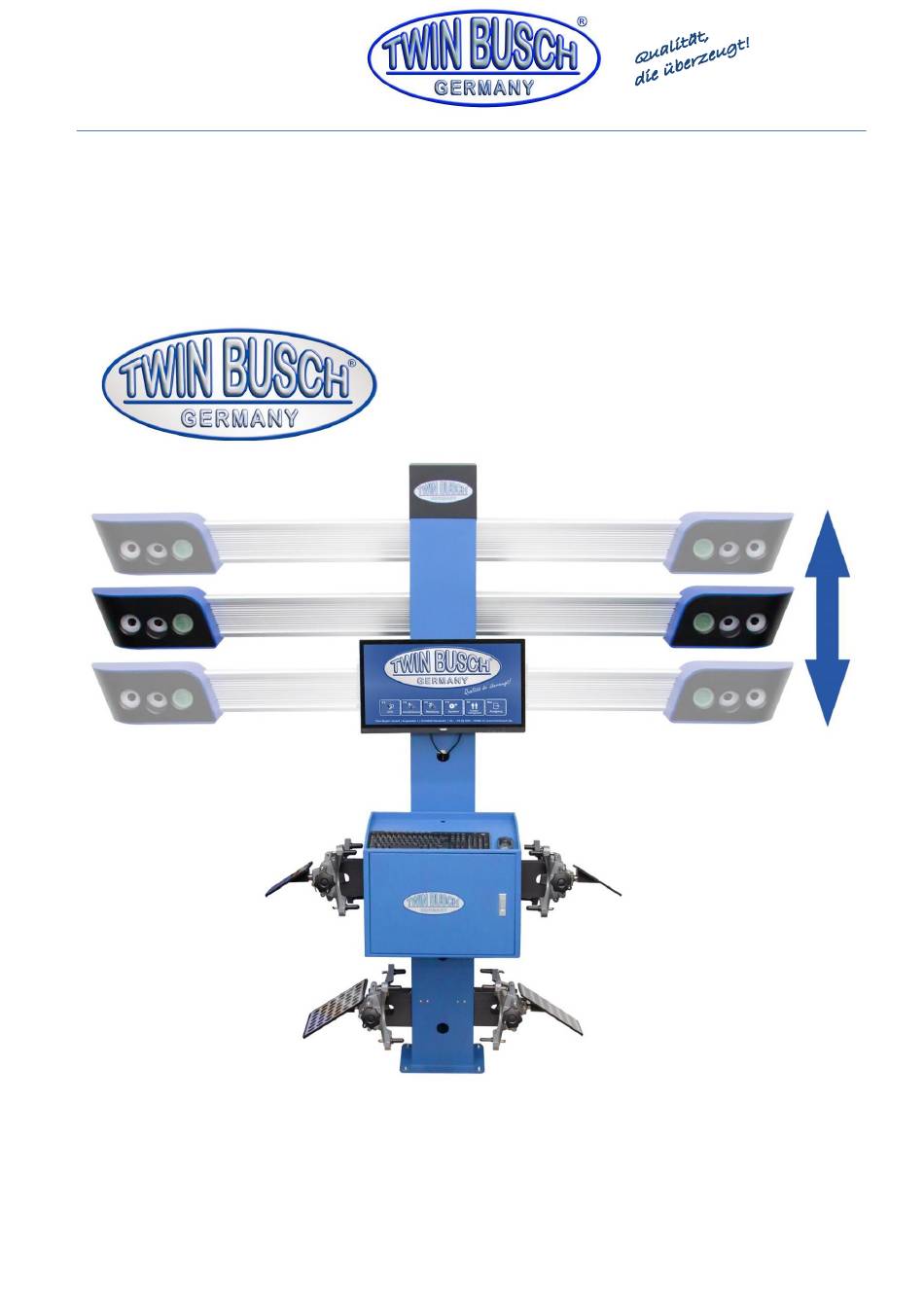

- Seite 1 Qualität, die überzeugt! Seit 1997 Ihr kompetenter Partner in Sachen KFZ-Werkstattausrüstung! Installations- und Aufbauanleitung für 3D-Achsmessgerät TW316 Version 10.2023...
- Seite 2 1 Anforderungen an den Aufbauort Solider und Ebener Untergrund erforderlich Hubbewegung des Kamerabalkens frei von störenden Objekten, Bewegung darf nicht blockiert werden Messbereich zwischen Kamerasystem und Zielobjekten frei von störenden Objekten Trockene und staubfreie Umgebung Entfernung von der Mitte des Drehteller zum Kameramodul: 2,4 bis 2,7 Meter 2,4~2,7m 2 Stromversorgung Die Achsvermessung benötigt eine unabhängige Stromversorgungsleitung, isoliert von großen...
- Seite 3 5 Montage der Baugruppen Richten Sie die Hubsäule auf Montieren Sie den Monitorhalter und den Monitor an der Hubsäule Die Kabel vom Monitor durch die vordere Kabelöffnung in die Hubsäule einführen Montieren Sie den Schaltkasten an der Hubsäule S e i t e...
- Seite 4 Montieren Sie den Halter für den Kamera-Balken Befestigen Sie den Kamera-Balken mit integriertem Kamerasystem am Halter !!! ACHTUNG: Empfindliches Messgerät! Vermeiden Sie Stoßbelastung Schließen Sie den Computer an, hierzu Verbinden Sie wie in der Abbildung gezeigt alle USB-Stecker. Schließen Sie Maus und Tastatur an und verbinden Sie das Stromkabel mit der Mehrfachsteckdose im inneren der Hubsäule S e i t e...
- Seite 5 6 Kameramodul anschließen Verbinden Sie die USB-und Flachbandkabel mit der Platine, wie auf der folgenden Abbildung gezeigt Montieren Sie die Schutzabdeckung S e i t e...
- Seite 6 7 Positionierung und Befestigung Positionieren Sie die Achsvermessung in einem Abstand von 2,4m – 2,7m und mittig zwischen den beiden Fahrbahnen aus Befestigen Sie die 3D-Achsvermessungs Hubsäule mit den Befestigungsankern 2,4~2,7m S e i t e...
