RDS Loadlog 500 Plus Benutzerhandbuch Seite 7

5. Legen Sie die Kabel durch ein Schutzrohr,
welches im Set enthalten ist. Befestigen Sie
dieses alle 300mm mit Kabelbindern, wenn
möglich an existierenden Hydraulik- oder
Kabelleitungen. Bei Knicklenkern müssen
Sie das Schutzrohr an dem Gelenkbolzen

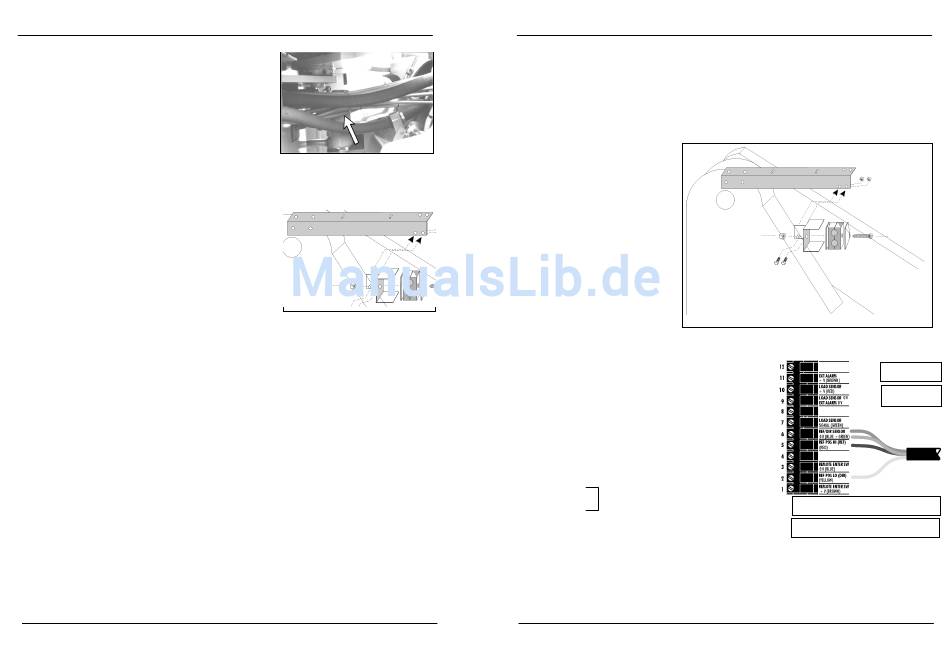

vorbei verlegen (Bild 12). Befestigen Sie die
Kabel nicht an dem Fahrzeugkabelbaum.
6. Montieren Sie die Referenz-
Richtungssensorhalterung, wie in Bild 13
gezeigt. Die Halterung ist so gestaltet, daß
Sie sie auf jede Seite der Maschine
anbringen können, indem
Winkelhalterung einfach nur um 90° drehen.
Lösen Sie die original M8 Schraube der
grünen Nylonklemmen und ersetzen Sie
diese durch eine mitgelieferte längere M8 x
60 mm Schraube. Ziehen Sie damit, unter
Beachtung der korrekten Stellung der
Sensoren, diese dann an.
Setzen Sie die Klemme mit den Sensoren
dann in die Klemmenhalterung, in der
entsprechenden Position, ein und ziehen
Sie, unter Verwendung der mitgelieferten
M8 selbstsichernden Mutter, diese an.
Überblick
und
Bild 12
Sie die
Winkeleisen !
Klammer Halter
Bild 13
Überblick
Die gesamte Halterung kann dann auf das
Winkeleisen, in der entsprechender Lage
angebracht werden. Verwenden Sie hierfür
die mitgelieferten M6 x 16 mm Schrauben
und Muttern
Montieren Sie das Winkeleisen wie in Bild
14 gezeigt
Ref./Richt. Sensor Anschluss
Verbinden Sie das Verlängerungskabel
mit dem "Allwetter" Stecker des Sensors.
Verlegen Sie die Leitung zusammen mit
dem
Verbindungsbox.
Schließen Sie die Leitungen entsprechend
der Beschriftung
Verbindungsbox an.
Farbe
Blau
Grün
Rot
Gelb
Bemerk.: Es ist keine Zugentlastung der Leitungen an diesen Anschlüssen vorgesehen.
Deshalb wird empfohlen, die Sensorkabel bis zurück zur Verbindungsbox mit
Kabelbindern zu befestigen.
13 14
.
Ladungssensorkabel in die
(Bild 15) in der
Funktion Anschluss Nr.
Allgemein 0 V 6
Ref. Sig. 5
Richt. Sig. 2
Bild 15
BLAU = 0V
GRÜN = 0V
ROT = REF. SIGNAL
GELB = RICHT. SIGNAL
