Installation des Last Sensors

Der Last Sensor ist mit einem Dämpfer
ausgestattet, um ihn vor Schock Belastung
zu schützen. Dieser besteht aus einem
diagonal gebohrten Loch mit 0,3 mm
Durchmesser. Dieses Loch kann von
Schmutz blockiert werden und so eine
Fehlfunktion des Sensors hervorrufen.
Falls ein Last Sensor
Maschine installiert wird,
möglicherweise Schmutzpartikel im Öl
vorhanden sind oder
Einbauenden nicht möglich
sicherzustellen, dass die installierten
Komponenten sauber bleiben, ist es
empfehlenswert den Hydraulikschlauch
vorab mit sauberem Öl zu füllen.
Wenn ein Last Sensor installiert wird,
enthält die erste Ölfüllung auch allen
Schmutz und Partikel aus der zuführenden
Verrohrung. Ist diese Rohr erst einmal
gefüllt, erfolgt kein Ölfluss und daher keine
Gefahr von Verschmutzung, die zum
Sensor gelangt.
Um dieses Problem zu
empfehlen wir – falls
Verschmutzung des Öls für wahrscheinlich
halten, den zum Sensor
Schlauch vorab mit sauberem Öl zu füllen.
Bitte stellen Sie sicher, dass der Sensor
mit dem Schlauchanschluss nach oben
montiert wird, so dass alle Luft aus dem
Sensorgehäuse entweichen kann. Falls
Sie den Sensor nicht wie dargestellt
montieren kann ein vorzeitiger Ausfall
aufgrund von eingeschlossener Luft die
Folge sein.
Überblick
an einer
bei der
es dem
ist
vermeiden
Sie eine
führenden

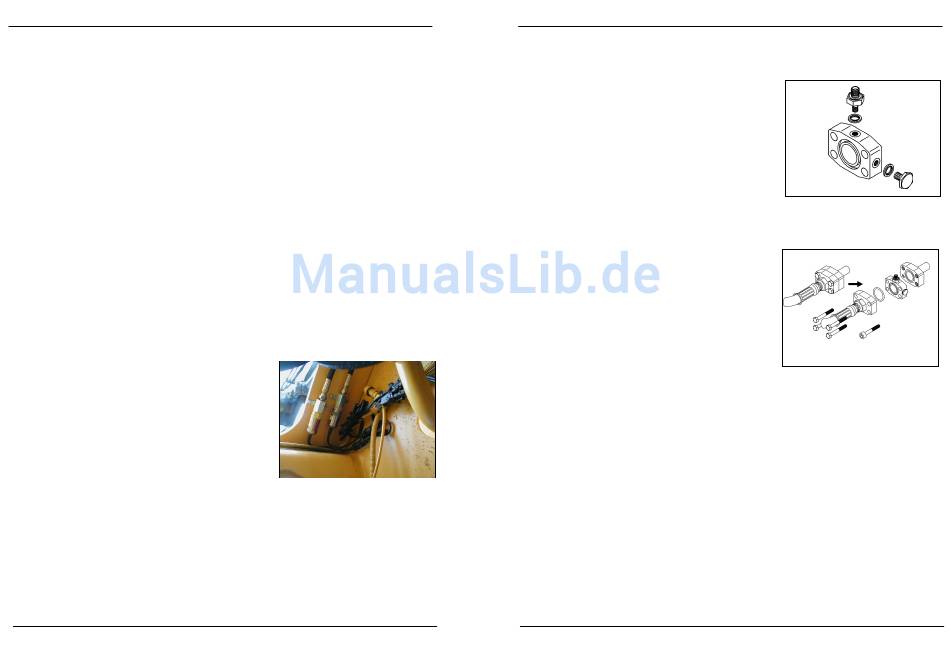

Bild 2b
Überblick

SAE Flanschkupplung

3. Bei Verwendung der SAE Flanschkupplung
schrauben Sie bitte die 1/8" auf 1/4"
Verschraubung
Dichtungsringes
Position. Schrauben Sie den Dichtstopfen
mit Dichtring in den noch offen gebliebenen
1/8" BSP Anschluß (Bild 3).
4. Lösen und entfernen Sie die vier Bolzen der
Flanschplatten (Bild 4) und trennen Sie die
Flansche.
Anbauflanschplatte dazwischen ein und
stellen Sie sicher, dass die entsprechenden
'O'-Ringe eingesetzt sind und der 1/4" Ver-
schraubungsanschluß sich auf der richtigen
Seite befindet.
5. Verschrauben Sie, unter Verwendung der
mitgelieferten längeren Bolzen, die
Flansche wieder. Gehen Sie dabei sicher,
daß die 'O' Ringe nicht verrutscht sind.
Überprüfen Sie, ob der 1/8" auf 1/4"
Verschraubanschluß richtig orientiert und
genügend Raum für den Schlauchanschluß
bietet (siehe Bild 4).
Ziehen Sie die Bolzen mit dem
entsprechendem Anzugsmoment, wie in der
Herstelleranleitung angegeben, an. Sollte
dieses unbekannt sein verwenden Sie bitte
die folgenden:
¾" Flansch
1" Flansch
1¼" Flansch 35-45 lb-ft
7 8
unter Verwendung des
in die gewünschte
Setzen Sie die fertige
Bild 3
Bild 4
21-29 lb-ft 2.8-3.9 kgm
27-35 lb-ft 3.6-4.8 kgm
4.8-6.2 kgm
