Überblick
Das Weighlog-System ist abge-
stimmt auf eine Reihe von
Standardanbausätzen, welche für
eine große Angebotsbreite von
Ladern konzipiert wurden.
Anbaupositionen sind sehr vom Typ
der Maschine abhängig. Sobald
dieses Handbuch aber generelle
Anweisungen gibt, sind diese für alle
Maschinen gleich.
Die Installation mag einige
Modifikationen an der Schwingen-
halterung für den Anbau des
Referenz- /Richtungssensors
erfordern, wobei allerdings nur
allgemein gebräuchliches Werkzeug
benötigt wird.

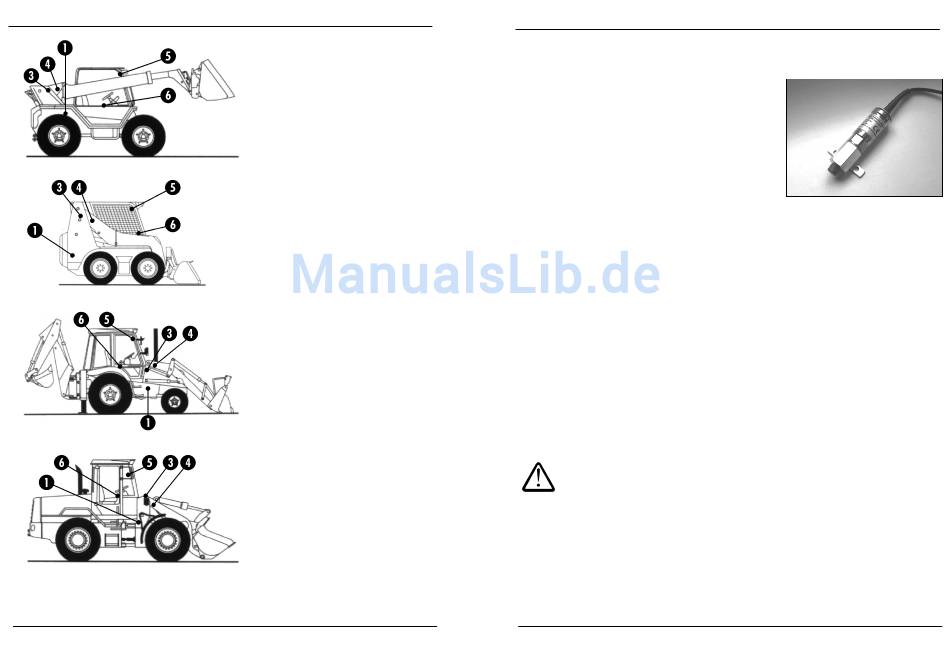

Typische Anbaupositionen sind:
1. Drucksensor
2. -
3. Referenz-/Richtungssensor
4. Magnet
5. Steuerungseinheit
6. Remote Enter Knopf
7. Dehnungssensor
(wenn gewünscht)
5
ÜBERBLICK

Last Sensor

Der Lastsensor (Bild 2 a) wird durch einen
Hydraulikschlauch an die Druckseite des
Hydraulikkreislaufes, unter Verwendung
eines T – Stücks, angeschlossen
In Abhängigkeit von der Maschine können
Sie wählen, ob Sie ein T- Stück mit
Schraubgewinde oder
Flanschkupplung verwenden wollen. Sollte
keiner dieser Anschlüsse möglich sein,
müssen Sie an einer geeigneten Stelle
einen neuen Anschluß bohren und ein
Gewinde einschneiden.
Die Maschine ist normalerweise
spezifiziert, so dass bei der Bestellung des
Weighlog Teilesatzes gleich der richtige
Hydraulikadapter mitgeliefert wird.

Wo einbauen

1. Identifizieren Sie an einem der Haupthubzylinder
die Druckleitung (Hub). Verfolgen Sie die Leitung
zurück bis zum Ventilblock (an einer Stelle der
Leitung verbindet sich diese mit der Leitung des
anderen Zylinders, zu nur noch einer einzigen
Leitung). Suchen Sie ab dieser Stelle einen
möglichen Anflanschpunkt, welcher genug Raum
für eine Trennung und einen Einbau des T-
Stücks erlaubt. Ist kein Flanschanschluß möglich,
suchen Sie eine Stelle aus, an der Sie einen
neuen Anschluß anbringen können.
Stellen Sie sicher das die Schaufel auf dem
Boden abgestellt und
Hydrauliksystems abgelassen ist, bevor Sie
einen Hydraulikanschluß lösen. Öffnen oder
lösen Sie immer den Hydrauliktankdeckel um
jeglichen Druck abzulassen.
2. Reinigen Sie die Stelle, an der Sie das T-Stück
einsetzen wollen, gründlich, um den Eintrag von
.
Schmutz zu verhindern
6
eine SAE
Bild 2a
der Druck des
