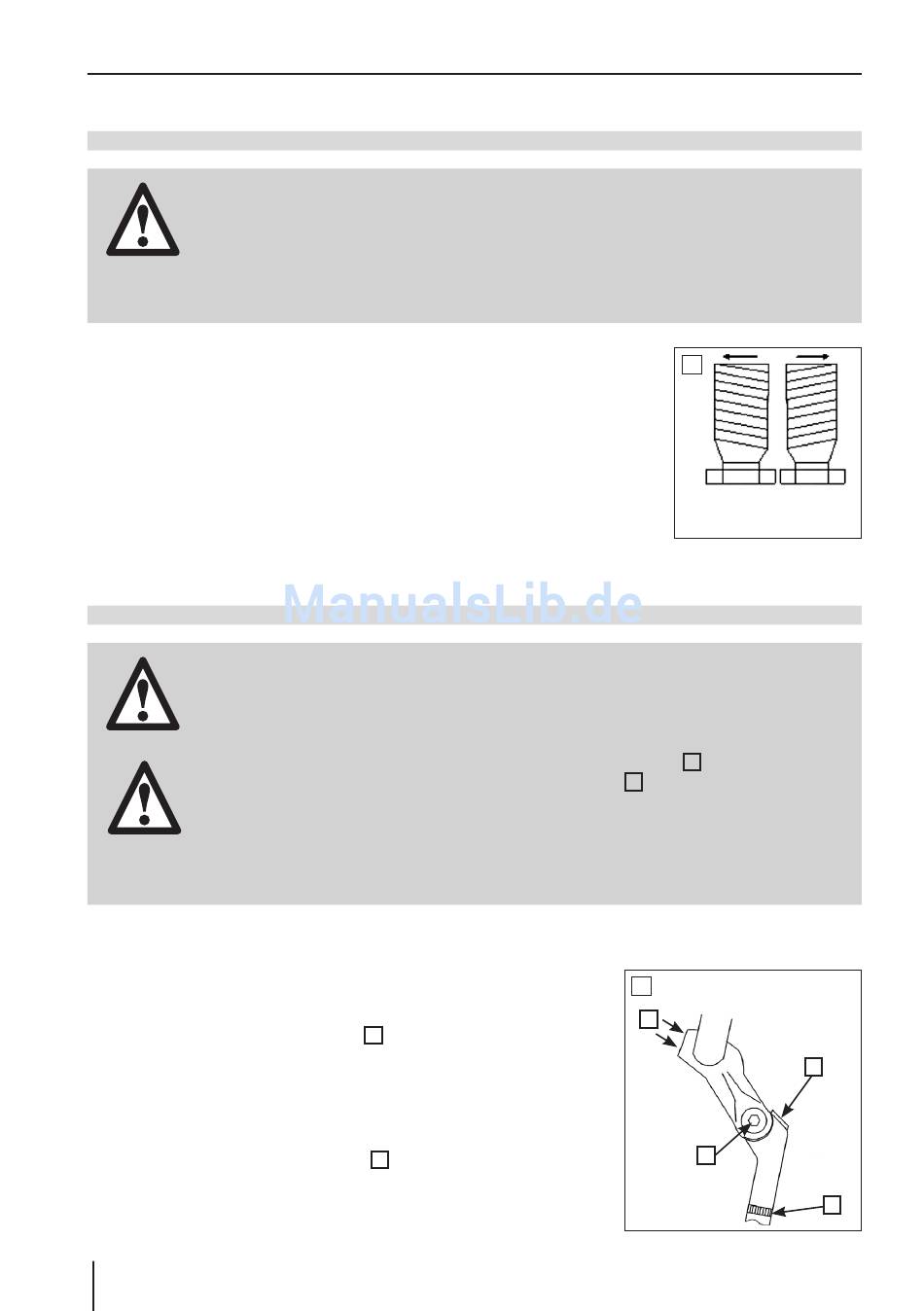

PEDALE • LENKER
PEDALE
• Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem
Gewinde ausbrechen können! Kontrollieren Sie deshalb vor jeder Fahrt beide Pedale
auf festen Sitz. Beschädigungs- und Unfallgefahr!
• Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde
GEFAHR
Schaden und können nach einiger Zeit aus dem Pedalarm ausbrechen!
Unfallgefahr! - Bei Missachtung keine Gewährleistung!
PEDALE MONTIEREN
1. Schrauben Sie die rechte Pedale (R) im Uhrzeigersinn (Rechtsge-
winde!) und die linke Pedale (L) gegen den Uhrzeigersinn (Linksge-
winde!) ein (Abb. B).
2. Ziehen Sie beide Pedale mit einem 15-mm-Maulschlüssel lt. Dreh-
momentvorgabe fest an (s. Kapitel Drehmomentvorgaben).
LENKER
• Vergewissern Sie sich vor jeder Fahrt sowie auch nach dem Einstellen, dass der Lenker,
die Schrauben der Lenkerbefestigung, die Verschlussmechanik sowie der Lenker-
schnellspanner fest sitzen! Unfallgefahr!
• Der Lenker darf beim Geradeausfahren nicht schief stehen. Unfallgefahr!
GEFAHR
• Der Lenkervorbau darf höchstens bis zur Markierung am Vorbau
zogen werden! Die Markierung der Mindesteinstecktiefe
sein. Beschädigungs- und Unfallgefahr! - Bei Missachtung keine Gewährleistung!
• Hängen Sie zum Transport von Gegenständen keine Tragetaschen an den Lenker, da
ACHTUNG
das Fahrverhalten sonst beeinträchtig werden kann. Unfallgefahr! Verwenden Sie statt-
dessen nur handelsübliche Fahrradkörbe bzw. Lenker taschen.
LENKERVORBAU MIT WINKELVERSTELLUNG
POSITION UND HÖHE EINSTELLEN
1. Lösen Sie die Klemmschraube
Innensechskant-Schlüssel.
2. Sie können nun die Lenkerposition bzw. den Lenkervorbau
in der Höhe einstellen. Beachten Sie hierbei unbedingt die
Markierung der Mindesteinstecktiefe.
3. Ziehen Sie die Klemmschraube
Kapitel Drehmomentvorgaben).
12
(Abb. C) mit einem 6-mm-
1
(Abb. C) wieder fest an (s.
1
B
L
L = Linksgewinde
R = Rechtsgewinde
(Abb. C) herausge-
2
(Abb. C) darf nicht sichtbar
2
C
4
3
R
1
2
