Tecamp Raptor Top Bedienungsanleitung Seite 9

T LINE OUT
TER POST MASTER
17b
»VOLTAGE«-Selektor auf 230 Volt eingestellt. Sollten Sie
zum Beispiel den Raptor in den USA betreiben, muss der
»VOLTAGE«-Selektor auf 115 Volt eingestellt werden und
die Sicherung im Sicherungsfach (#12a) auf 12 A/Träge
gewechselt werden.
ACHTUNG: Prüfen Sie bei jeder Inbetriebnahme,
ob der »VOLTAGE«-Selektor auf die richtige Be-
triebsspannung eingestellt ist. Falsche Einstellung
kann hier zu großen Schäden am Gerät führen.
14 HI TENSION FUSE
Diese Sicherung dient zur Absicherung gegen Überspan-
nung der Vorstufe des Raptor. Der Wert der Sicherung
beträgt 2 A/Träge.
15 SERIAL FX LOOP
Dieser serielle Effekteinschleifweg dient zum Anschluss
eines oder mehrerer Effektgeräte. Verbinden Sie die

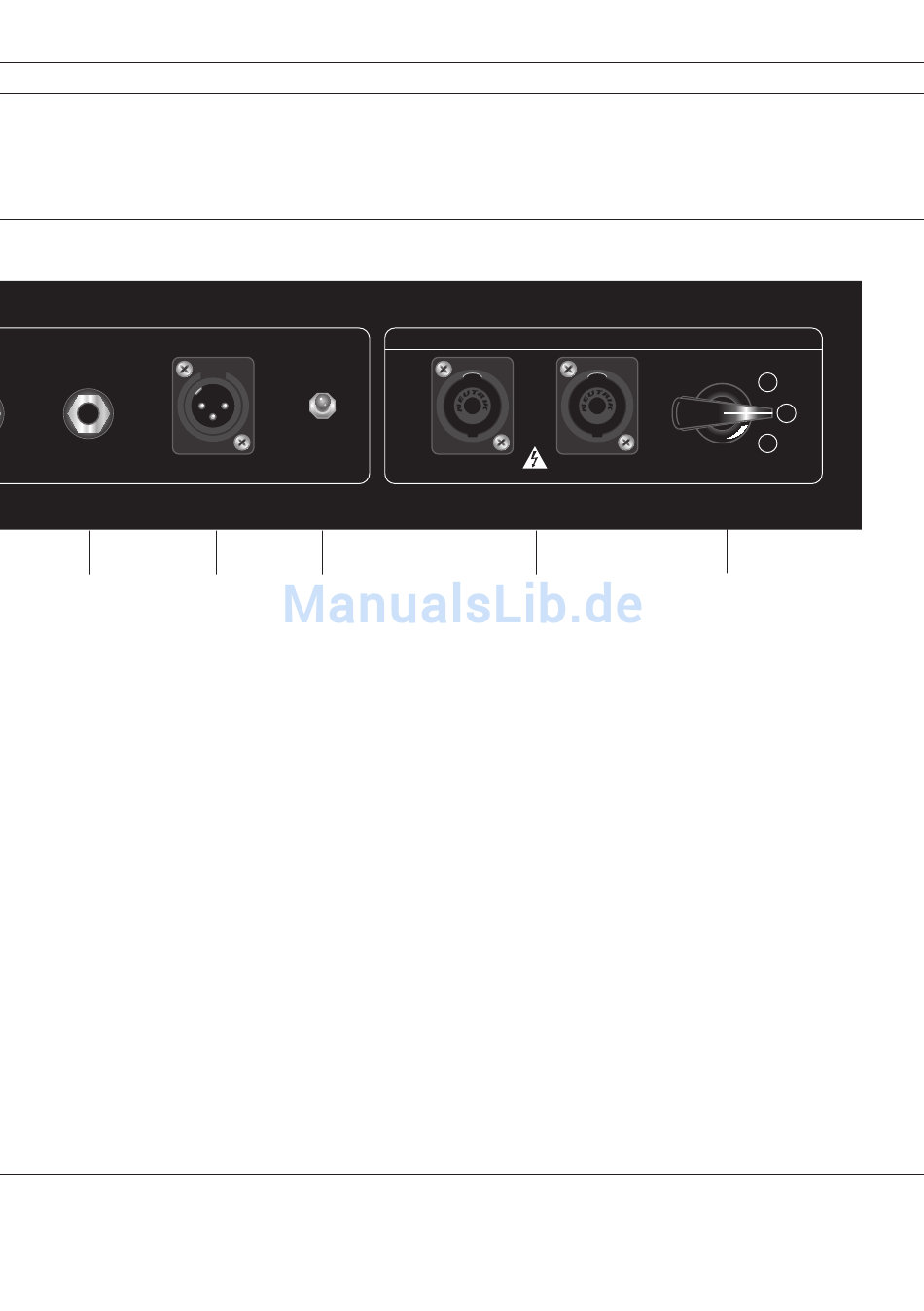

DI OUT
GRD LIFT
POST MASTER GROUND
18 19
SPEAKER OUTPUT
20
Buchse »SEND« (#15a) mit dem Eingang und die Buchse
»RETURN« (#15b) mit dem Ausgang Ihres Effektgerätes.
16 TUNER
Diese Buchse dient zum Anschluss eines Stimmgerätes.
Sie ist immer aktiv, auch wenn sich der Raptor im Stand
By-Betrieb, also in der «BREAK»-Stellung befindet, um
ein lautloses Stimmen zu ermöglichen.
17 LINE OUT
Durch Benutzung der »LINE OUT PRE MASTER«-Buchse
(#17a) besteht die Möglichkeit, das Bass-Signal auf
die P.A. zu geben oder zum Recording zu benutzen. Der
»MASTER«-Regler (#8) hat keinen Einfluss auf den Pegel
dieser Buchse. An der »LINE OUT PRE MASTER«-Buchse
(#17b) kann eine zusätzliche Endstufe angeschlossen
werden.
9
IMPEDANCE
2
4
8
21
