Tecamp Raptor Top Bedienungsanleitung Seite 11

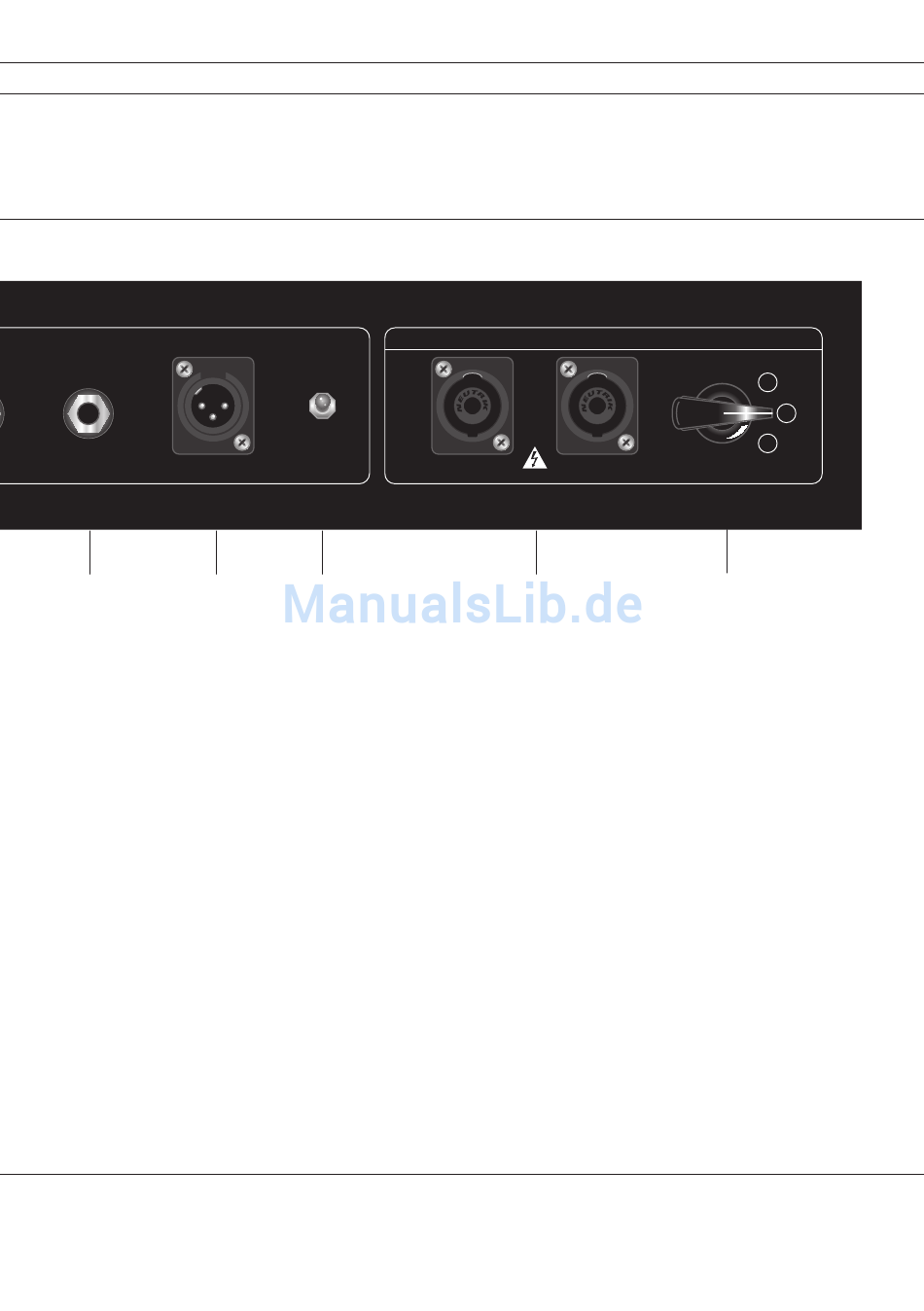

T LINE OUT
TER POST MASTER
17b
Achten Sie beim Anschluss von Lautsprecherboxen auf
ausreichenden Querschnitt des Kabels (wir empfehlen
min. 2 x 2,5 mm
anzuschließen sollten Kabel mit Speakon
Typ NL2FC (2-polige Ausführung) oder NL4FC (4-polige
Ausführung) benutzt werden. Bei beiden Stecker-Aus-
führungen muss der Pluspol des Lautsprecherkabels an
die mit 1+ gekennzeichnete Klemme des Steckers und
der Minuspol des Kabels an die mit 1- gekennzeichnete
Klemme angeschlossen werden.
21 IMPEDANcE
Mit dem Impedanz-Wahlschalter können die Impedanz-
werte der angeschlossenen Boxen an den Raptor ange-
passt werden.
Achtung: Bei Verwendung von zwei 8 Ohm Boxen
muss der Impedanz-Wahlschalter auf 4 Ohm ein-
gestellt werden. Bei Verwendung von zwei 4 Ohm
DI OUT
GRD LIFT
POST MASTER GROUND
18 19
). Um den Raptor an die jeweilige Box
2
-Steckern vom
®
SPEAKER OUTPUT
20
Boxen muss der Impedanz-Wahlschalter auf 2
Ohm eingestellt werden. Bei Verwendung von vier
8 Ohm Boxen muss der Impedanz-Wahlschalter
auf 2 Ohm eingestellt werden.
Achtung!!!! Der Raptor besitzt sechs Messpunkte
und zwei Einstellregler zur Bias-Einstellung für
die Endstufenröhren. Arbeiten an diesen Einstell-
reglern sollten mit größter Vorsicht und nur von
Fachpersonal vorgenommen werden. Der Wert für
die Bias-Einstellung beträgt 50mA je Röhre.
11
IMPEDANCE
2
4
8
21
