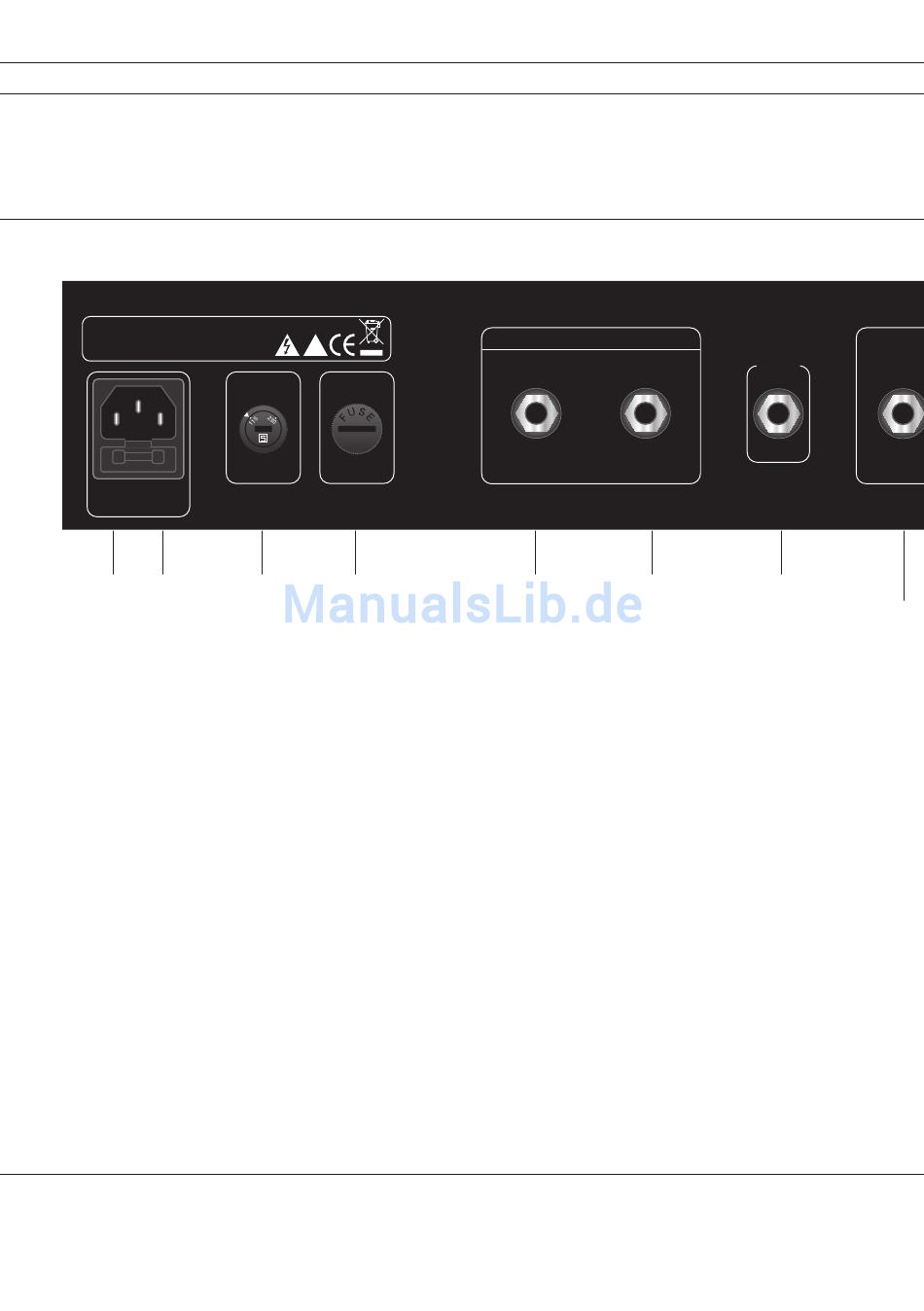

>> Back Panel
HIGH VOLTAGE! CAUTION: TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD
DON'T EXPOSE THIS APPLIANCE TO MOISTURE OR RAIN.
DO NOT OPEN CASE. NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
VOLTAGE
SELECTOR
USE ONLY WITH A 250V FUSE
FUSE
230 V T 6,3 A (SB)
115 V T 12 A (SB)
12 12a
12 Netzkabel/Netzanschluss
Der Raptor besitzt einen Anschluss für ein Kaltgerätekabel
(#12), an das Sie das mitgelieferte Netzkabel anschließen.
Stecken Sie den weiblichen Kaltgerätestecker fest in die
Netzbuchse.
Bei dem Netzkabel muss es sich auf jeden Fall um ein drei-
poliges, geerdetes Kabel mit Schukostecker handeln. Vor
dem Anschluss des Gerätes vergewissern Sie sich, dass
die örtliche Netzspannung mit der auf dem Voltage Selek-
tor (#13) eingestellten Betriebsspannung übereinstimmt.
Versuchen Sie bitte niemals, die Masseverbindung
(Erdung) am Schukostecker durch Abkleben oder
ähnliches zu unterbrechen, wenn Sie eine Brumm-
schleife haben.
Die im Sicherungsfach (#12a) untergebrachte Sicherung
schützt das Gerät vor Schäden, die durch Überlastung oder
Beeinträchtigungen bzw. Fehler in der Netzversorgung ent-
stehen. Wenn die Sicherung anspricht und durchbrennt, darf
!
HI TENSION
FUSE
2A /SB
13 14
SERIAL FX LOOP
SEND RETURN
15a
sie nur durch eine gleichen Typs und Werts ersetzt werden.
Sollte die Netzsicherung nach Austausch sofort wieder
durchbrennen, liegt ein ernsthafter Schaden vor, der nur
durch einen autorisierten Service-Techniker behoben
werden sollte.
Bei den Sicherungen handelt es sich um Schmelzsiche-
rungen mit den Abmaßen 5 x 20 mm. Im Sicherungsfach
(#12a) befindet sich eine Ersatzsicherung. Im Falle von
230 VAC sind die Sicherungswerte beim Raptor 6,3 A/
Träge. Wenn der Raptor mit 115 Volt betrieben wird,
muss der Voltage-Selektor (#13) auf 115 V gestellt wer-
den und die Sicherung im Sicherungsfach (#12a) auf 12
A/Träge gewechselt werden.

13 VOLTAGE SELEcTOR

Der Raptor besitzt einen »VOLTAGE«-Selektor, mit dem
die Betriebsspannung des Gerätes auf die der Netz-
spannung angepasst werden kann. Werksseitig ist der
8
TUNER
15b 16
LINE OUT
PRE MAST
17a
