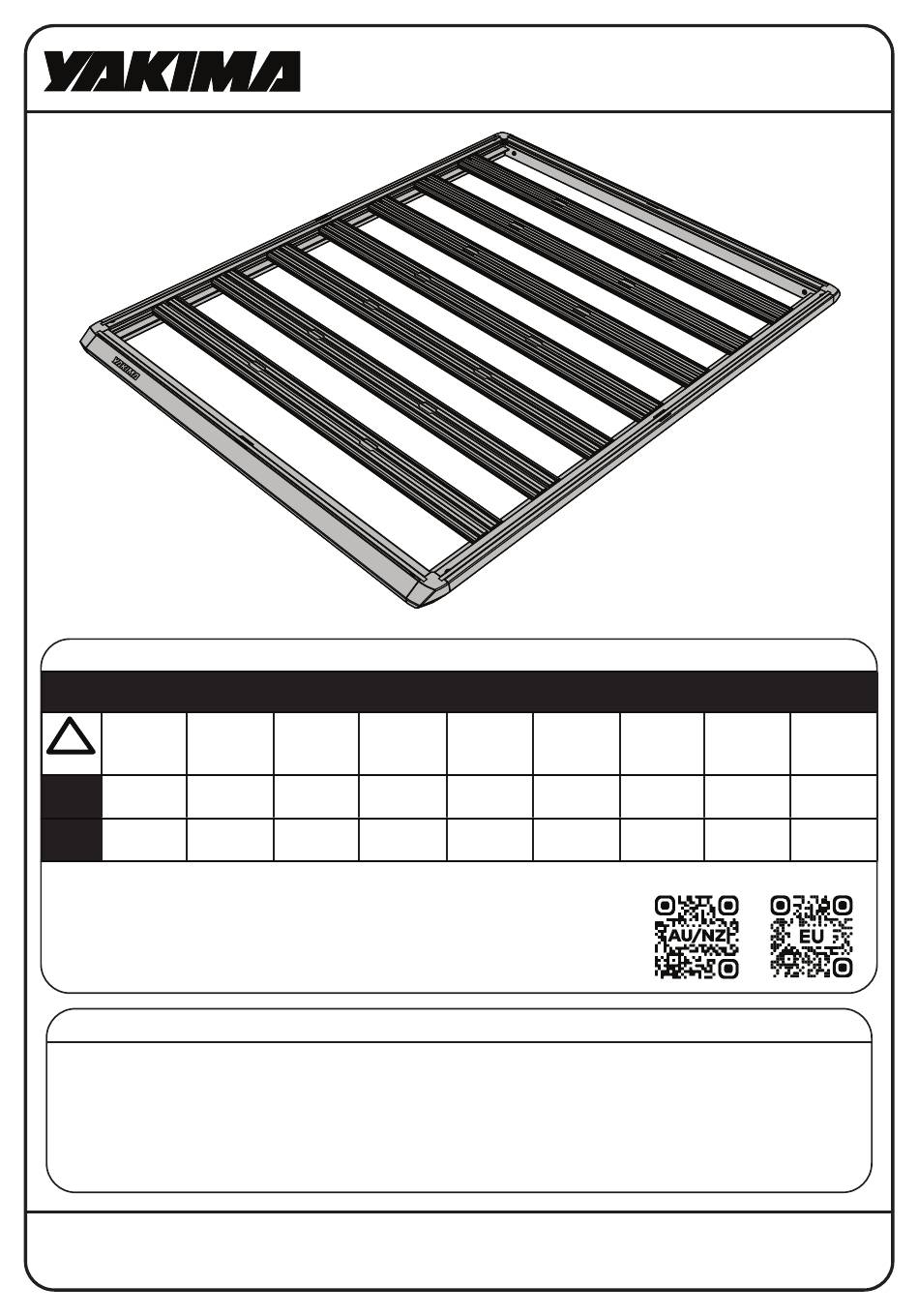

Yakima LockNLoad Platform Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
8005087
!
Platform
L x W
1530 x 1390 mm
1530 x 1250 mm
100 kg
DYNAMIC
220 lbs
272 kg
STATIC
600 lbs
•
LOAD = WEIGHT OF PLATFORM or BARS + MOUNTING SYSTEM + ACCESSORIES + CARGO
•
PLEASE REFER TO VEHICLE MANUFACTURER SPECIFICATIONS FOR MAX
ROOF LOAD CAPACITY OF VEHICLE. THE LOWEST LOAD RATING APPLIES.
•
OFFROAD RATING: SCAN QR CODE FOR LOCKNLOAD LOAD RATING GUIDE.
REDUCTIONS MAY APPLY.
•
Always refer to our website for the latest version of instructions.
•
Please read instructions carefully before installation.
•
Check the contents of kit. Contact your YAKIMA dealer if any parts appear missing or damaged.
•
Clean your vehicle roof prior to fitting the LockNLoad Platform.
•
Images throughout show a 7 Slat Platform. Please note other Platforms will have differing
amounts of slats and hardware.
•
Place these instructions in the vehicle's glove box after installation is complete.
Deutsch............P23
Español............P23
Français...........P29
Instruction # 21000266A - Page #1/68
®
LOAD RATING
MAXIMUM PRODUCT LOAD RATINGS
8005088
8005089
8005090
Platform
Platform
1930 x 1390 mm
2130 x 1250 mm
100kg
150 kg
220 lbs
330 lbs
272 kg
408 kg
600 lbs
900 lbs
FIRST TIME INSTALLATION
Norsk................P29
Português.........P35
Русский............P35
8005092
8005094
Platform
Platform
Platform
1390 x 1250 mm
2130 x 1390 mm
150 kg
100 kg
330 lbs
220 lbs
408 kg
272 kg
900 lbs
600 lbs
Italiano............P41
Polski..............P41
Čeština...........P47
LockNLoad Platform
8005095
8005096
Platform
Platform
1530 x 1495 mm
2130 x 1580 mm
150 kg
100 kg
330 lbs
220 lbs
330 lbs
408 kg
272 kg
408 kg
900 lbs
600 lbs
900 lbs
O
Slovenčina.........P47
Nederlands........P53
Svenska.............P53
8005097
Platform
2130 x 1495 mm
150 kg
150 kg
330 lbs
408 kg
900 lbs
Dansk..............P59
Українська......P59
Suomi..............P65
