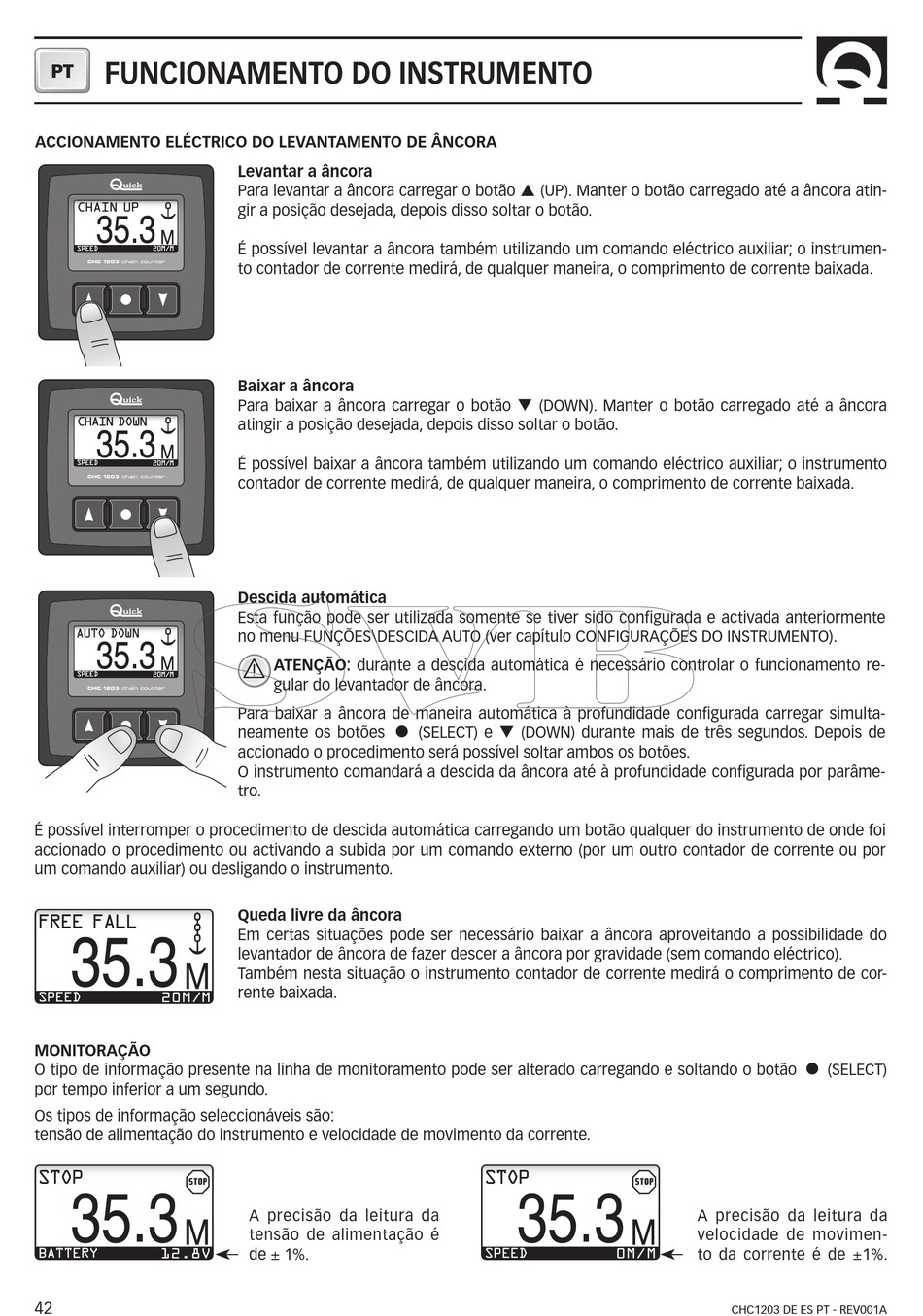

FUNCIONAMENTO DO INSTRUMENTO
PT
ACCIONAMENTO ELÉCTRICO DO LEVANTAMENTO DE ÂNCORA
CHAIN UP
SPEED 20M/M
CHAIN DOWN
SPEED 20M/M
AUTO DOWN
SPEED 20M/M
É possível interromper o procedimento de descida automática carregando um botão qualquer do instrumento de onde foi
accionado o procedimento ou activando a subida por um comando externo (por um outro contador de corrente ou por
um comando auxiliar) ou desligando o instrumento.
FREE FALL
SPEED 20M/M
MONITORAÇÃO
O tipo de informação presente na linha de monitoramento pode ser alterado carregando e soltando o botão
por tempo inferior a um segundo.
Os tipos de informação seleccionáveis são:
tensão de alimentação do instrumento e velocidade de movimento da corrente.
STOP
BATTERY 12 . 8V
42
Levantar a âncora
Para levantar a âncora carregar o botão p (UP). Manter o botão carregado até a âncora atin-
gir a posição desejada, depois disso soltar o botão.
É possível levantar a âncora também utilizando um comando eléctrico auxiliar; o instrumen-
to contador de corrente medirá, de qualquer maneira, o comprimento de corrente baixada.
Baixar a âncora
Para baixar a âncora carregar o botão q (DOWN). Manter o botão carregado até a âncora
atingir a posição desejada, depois disso soltar o botão.
É possível baixar a âncora também utilizando um comando eléctrico auxiliar; o instrumento
contador de corrente medirá, de qualquer maneira, o comprimento de corrente baixada.
Descida automática
Esta função pode ser utilizada somente se tiver sido configurada e activada anteriormente
no menu FUNÇÕES\DESCIDA AUTO (ver capítulo CONFIGURAÇÕES DO INSTRUMENTO).
ATENÇÃO: durante a descida automática é necessário controlar o funcionamento re-
gular do levantador de âncora.
Para baixar a âncora de maneira automática à profundidade configurada carregar simulta-
=
neamente os botões
accionado o procedimento será possível soltar ambos os botões.
O instrumento comandará a descida da âncora até à profundidade configurada por parâme-
tro.
Queda livre da âncora
Em certas situações pode ser necessário baixar a âncora aproveitando a possibilidade do
levantador de âncora de fazer descer a âncora por gravidade (sem comando eléctrico).
Também nesta situação o instrumento contador de corrente medirá o comprimento de cor-
rente baixada.
A precisão da leitura da
tensão de alimentação é
de ± 1%.
(SELECT) e q (DOWN) durante mais de três segundos. Depois de
STOP
SPEED
A precisão da leitura da
velocidade de movimen-
to da corrente é de ±1%.
0M/M
CHC1203 DE ES PT - REV001A
=
(SELECT)
