Benutzerhandbuch für das Innengravur-Paket
Das Produkt enthält Kleinteile. Halten Sie diese von Kindern fern, um ein versehentli-
ches Verschlucken zu verhindern.
Innengravurlinse
Stei-
grohr-Grund-
platte
Schraubendre-
her 2 mm
F2 Ultra UV
Sicherheitswarnung

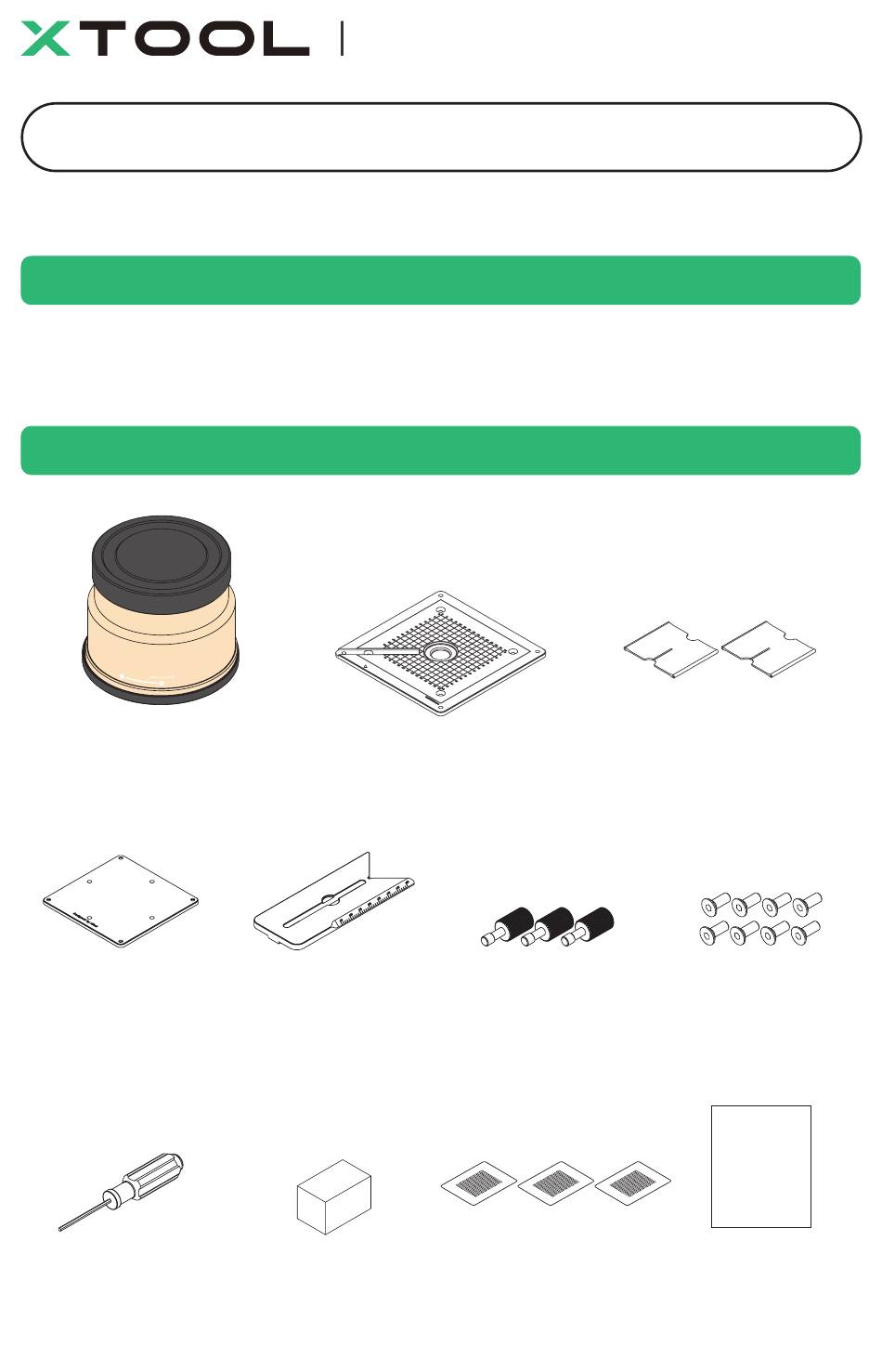

Liste der Teile
Steigrohr-Deckplatte
Position-
ierungsstück
Glasbaustein
Rändelschraube
Kalibrierung-
skarte
1
Steigrohr-Stützplatte
Schraube M3*8
Benutzerhand-
buch
Verwandte Anleitungen für Xtool F2 Ultra UV
Inhaltszusammenfassung für Xtool F2 Ultra UV
- Seite 1 F2 Ultra UV Benutzerhandbuch für das Innengravur-Paket Sicherheitswarnung Das Produkt enthält Kleinteile. Halten Sie diese von Kindern fern, um ein versehentli- ches Verschlucken zu verhindern. Liste der Teile Innengravurlinse Steigrohr-Deckplatte Steigrohr-Stützplatte Stei- Position- Rändelschraube Schraube M3*8 grohr-Grund- ierungsstück platte Schraubendre-...
- Seite 2 Installationsanleitung Linse ersetzen Entfernen Sie die vorinstallierte Oberflächengravurlinse, indem Sie sie gegen den Uhrzeigersinn drehen. Oberflächengravurlinse Um die Verschmutzung der Linse zu verhindern, bringen Sie die Schutzabdeck- ung der Oberflächengravurlinse an deren Unterseite an. Entfernen Sie anschließend die obere Schutzabdeckung der Innengravurlinse und bringen Sie diese an der Oberseite der Oberflächengravurlinse an.
-
Seite 3: Steigrohr Installieren
Drehen Sie die Innengravurlinse im Uhrzeigersinn, um sie auf dem Gerät zu installieren. Nach der Befestigung ziehen Sie die untere Schutzabdeckung ab. Berühren Sie nicht die Glasoberfläche der Linse, um die Verschmutzung und die Beeinträchtigung der Gravurqualität zu vermeiden. Wenn die Oberfläche der Linse verschmutzt ist, wischen Sie sie mit einem fusselfreien, mit Alkohol befeuchteten Tuch Stellen Sie sicher, Drehen Sie die... - Seite 4 Befestigen Sie die Stützplatten an der Steigrohr-Grundplatte. Steigrohr-Grund- Schraube Schrauben- platte dreher 2 mm M3*8 Befestigen Sie die Steigrohr-Deckplatte an den Stützplatten. Steigrohr-Deck- Schraube Schrauben- platte dreher 2 mm M3*8 Installieren Sie die Deckplatte des Steigrohrs in der richtigen Ausrichtung.
- Seite 5 Setzen Sie die Rändelschraube in das Positionierungsstück ein. Position- Rän- ierungsstück delschraube Installieren Sie das Positionierungsstück auf dem Steigrohr. Ziehen Sie die Rändelschraube Lösen Sie die Rändelschraube im Uhrzeigersinn fest. leicht gegen den Uhrzeigersinn, sodass das Positionierungsstück entlang der Nut der Deckplatte gleiten kann.
- Seite 6 Setzen Sie die beiden Rändelschrauben auf beiden Seiten der Steigrohr-Grund- platte ein. Rändelschraube...
- Seite 7 Installieren Sie das Steigrohr an der dafür vorgesehenen Position auf der Grundplatte dem Gerät und ziehen Sie die beiden Rändelschrauben an der Steigrohr-Grundplatte fest. Steigrohr-Installationsbereich Ziehen Sie die Rändelschrauben fest. Stellen Sie sicher, dass der Text auf der Steigrohr-Grundplatte zu Ihnen zeigt.
-
Seite 8: Mit Der Software Eine Innengravur Durchführen
(2) Schließen Sie den xTool F2 Ultra UV mit dem USB-Kabel an den Computer an und verbinden Sie den xTool F2 Ultra UV dann mit der Software. Befolgen Sie die Anweisungen auf dem Bildschirm für die Innengravur.
