Einstellen

Einstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Das Einstellen bezieht sich auf die Gasmengen-Einstellung für:
1. Nennwärmebelastung Zündbrenner - Einstellschraube
2. maximale Nennwärmebelastung Hauptbrenner - Düsendruck-Einstellung
3. minimale Nennwärmebelastung Hauptbrenner - Düsendruck-Einstellung
Gerät in Betrieb nehmen und durch Gasmesser-Ablesung den stündlichen Gasdurchgang
feststellen (6 Minuten Gasmenge = 1/10 Anschlußwert) und diesen mit dem
Sollanschlußwert vergleichen. (Technische Daten: der angegebene Anschlußwert
entspricht dem stündlichen Gasverbrauch bei ununterbrochenen Vollbrand). Die maximale
Nennwärmebelastung ist so einzustellen, daß der Gasverbrauch bei Vollbrand dem
errechneten Anschlußwert entspricht.
Das Heizgerät darf nicht überlastet werden d.h. der stündliche Gasdurchgang muß der
Nennbelastung entsprechen. Nur in Fällen, wo der Gebrauchsheizwert um mehr als 10%
vom Tabellenwert abweicht, ist eine Gasmengen-Einstellung nach folgender Anleitung
vorzunehmen. Durch die beiden Schaugläser können die Brennerflammen beobachtet
werden.

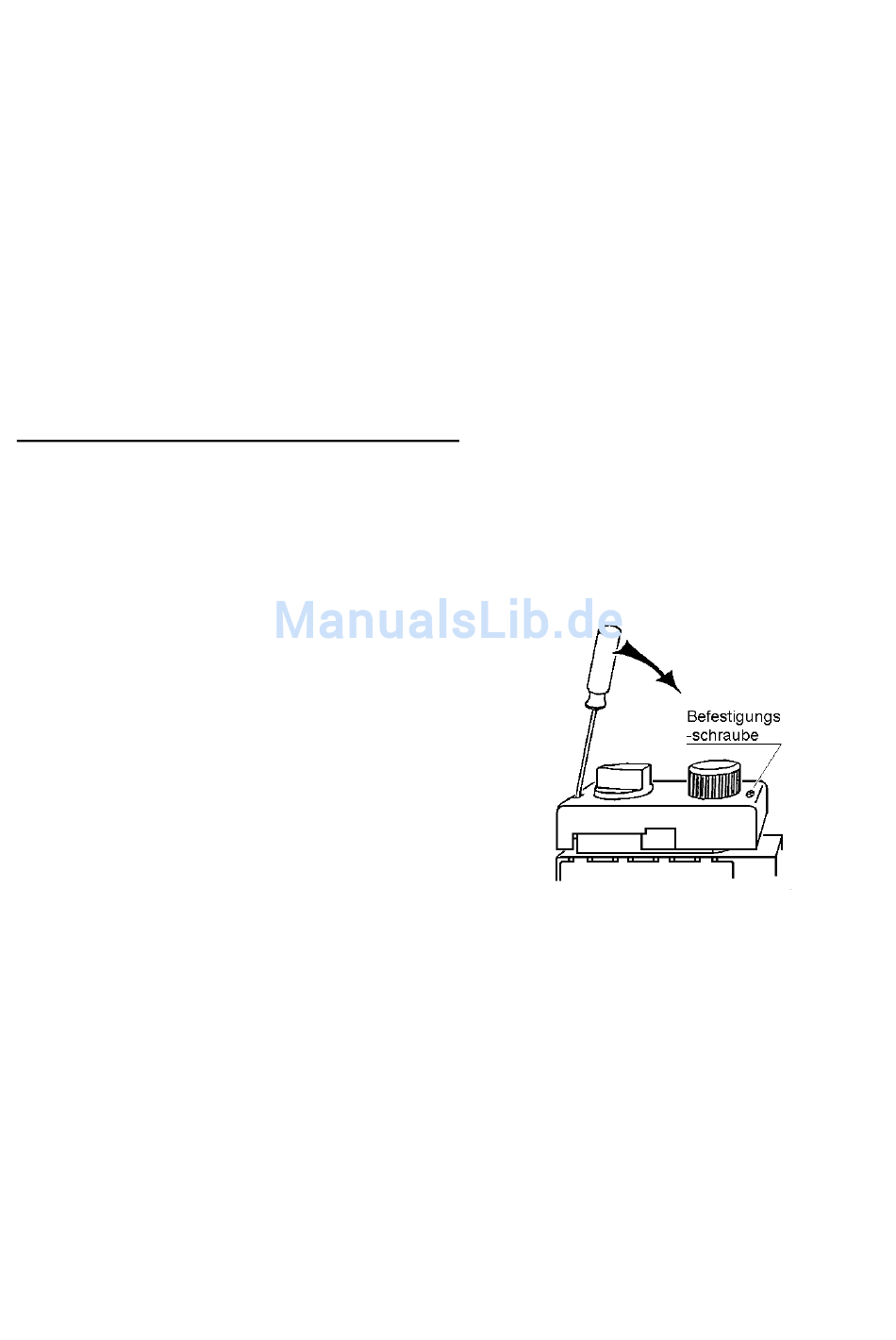

Abnehmen der Haube
Zuerst an der Seite des Temperaturknopfes
die Befestigungsschraube losdrehen und
danach einen kleinen Schraubendreher in
die Öffnung der Haube stecken, etwas
hinausbiegen und ein wenig an der Haube
ziehen.
(1) Einstellung der Zündflamme
Das Gerät ist werksseitig so eingestellt, daß die Zündbrennerflamme das Thermoelement
um ca. 10 mm überragt und eine Belastung von ca. 200 W aufweist.
Ist eine Einstellung erforderlich, so ist die Einstellschraube für den Zündgasdurchfluß für
eine Verkleinerung der Zündflamme im Uhrzeigersinn oder für eine Vergrößerung der
Zündflamme gegen den Uhrzeigersinn zu drehen. Die vorher abgenommene Haube der
Armatur ist wieder zu montieren.
