Inhaltszusammenfassung für WimTec SanTec OCEAN U8

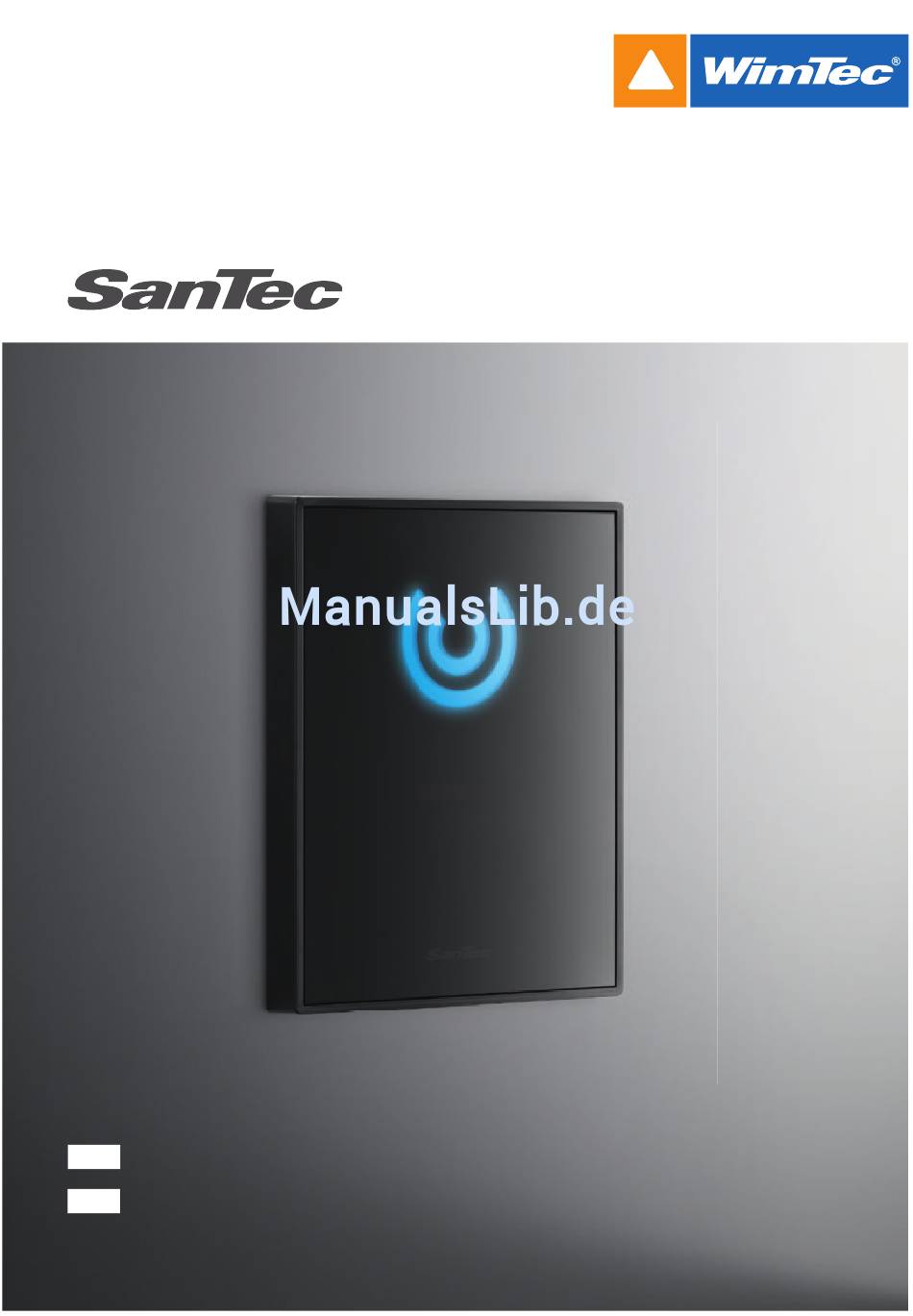

- Seite 1 OCEAN U8 Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: SanTec OCEAN U8 230 V Glas weiß Art.Nr. 109 863 Glas weiß/chrom Art.Nr. 109 856 Schwarz Art.Nr. -
Seite 3: Technische Daten
120 x 152 mm Wandeinbaukasten: 95 x 21 x 83,5 mm Einbaumaße Maße in cm 10-19 min 100 51,5 Höhe Mitte Sensor 100 (im Element ca. 100-120) Zulauf DN 15 ca. 50 aktiver Bereich Ablauf DN 50 OK-FFB OK-RFB Urinalsteuerung SanTec OCEAN U8... -
Seite 4: Montage
OCEAN U8 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Urinalsteuerung SanTec OCEAN U8... - Seite 5 Adapter auf Magnetventil stecken. Blindstopfen entfernen. Magnetventil einsetzen, nur handfest anziehen! Netzspannung abschalten! Netztrafo an Stomversorgung anschließen und einbauen. Elektronikplatte an Netztrafo anschließen. Magnetventil einstecken. Netzspannung einschalten und Vorabsperrung öffnen. Hinweis: Bei Steckverbindungen auf korrekte Polarität achten! Urinalsteuerung SanTec OCEAN U8...
- Seite 6 OCEAN U8 Inbetriebnahme Generell gilt für alle Regler: Gegen den Uhrzeigersinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. Urinalsteuerung SanTec OCEAN U8...
- Seite 7 Led 1 min bei Nutzererkennung. Frontplatte aufsetzen - Funktionsprüfung durchführen. Reichweite einstellen Ggf. (30 - 70 cm einstellbar / 50 cm voreingestellt) Frontplatte befestigen. SanTec OCEAN U8 ist nun betriebsbereit. Funktion Mindestverweilzeit: Intelligente Vorspülung: Einstellbare Hauptspülung: Hygienespülung: 1 s, wenn Urinal länger...
-
Seite 8: Spülmengen-Übersicht
7,0 s 10,0 s 2 bar 4,5 s 5,5 s 7,5 s 3 bar 3,0 s 4,5 s 6,0 s 4 bar 2,5 s 4,0 s 5,5 s 5 bar 2,5 s 4,0 s 5,0 s Urinalsteuerung SanTec OCEAN U8... - Seite 9 113 020 Magnetventil Adapter 231 205 Magnetventil 6 V 112 979 Montagerahmen mit Elektronikmodul 231 212 Netzteil 230 611 Netzstecker 112 962 Glas-Frontplatte weiß 112 955 Glas-Frontplatte weiß/chrom 112 948 Glas-Frontplatte schwarz 115 659 Glas-Frontplatte schwarz/chrom Urinalsteuerung SanTec OCEAN U8...
-
Seite 10: General Notes
6 A! When planning and installing sanitary systems, the relevant local, national and international standards and regulations must be complied with! The “general installation conditions” at www.wimtec.com are valid. Urinal control SanTec OCEAN U8... -
Seite 11: Technical Specifications
95 x 21 x 83,5 mm Installation dimensions Dimensions in cm 10-19 min 100 51,5 Height middle sensor 100 (in element approx. 100-120) Zulauf DN 15 approx. 50 active area Ablauf DN 50 OK-FFB OK-RFB Urinal control SanTec OCEAN U8... -
Seite 12: Installation
OCEAN U8 Installation Attention! Following steps must be done in order as described necessarily! Urinal control SanTec OCEAN U8... - Seite 13 7,0 s 10,0 s 2 bar 4,5 s 5,5 s 7,5 s 3 bar 3,0 s 4,5 s 6,0 s 4 bar 2,5 s 4,0 s 5,5 s 5 bar 2,5 s 4,0 s 5,0 s Urinal control SanTec OCEAN U8...
-
Seite 14: Start Of Operation
OCEAN U8 Start of operation Generally for all controllers it is essential: Counterclockwise rotation for reducing. Clockwise rotation for increasing. Urinal control SanTec OCEAN U8... - Seite 15 Mount front plate – make function test. 5. Adjust active range if necessary (30 – 70 cm adjustable / 50 cm pre-adjusted) Fix front plate. SanTec OCEAN U8 is ready for operation. Function Minimum stay time: Intelligent pre-flushing: Adjustable main flushing:...
-
Seite 16: Spare Parts
112 948 Glass-front plate black 115 659 Glass-front plate black/chromium WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
