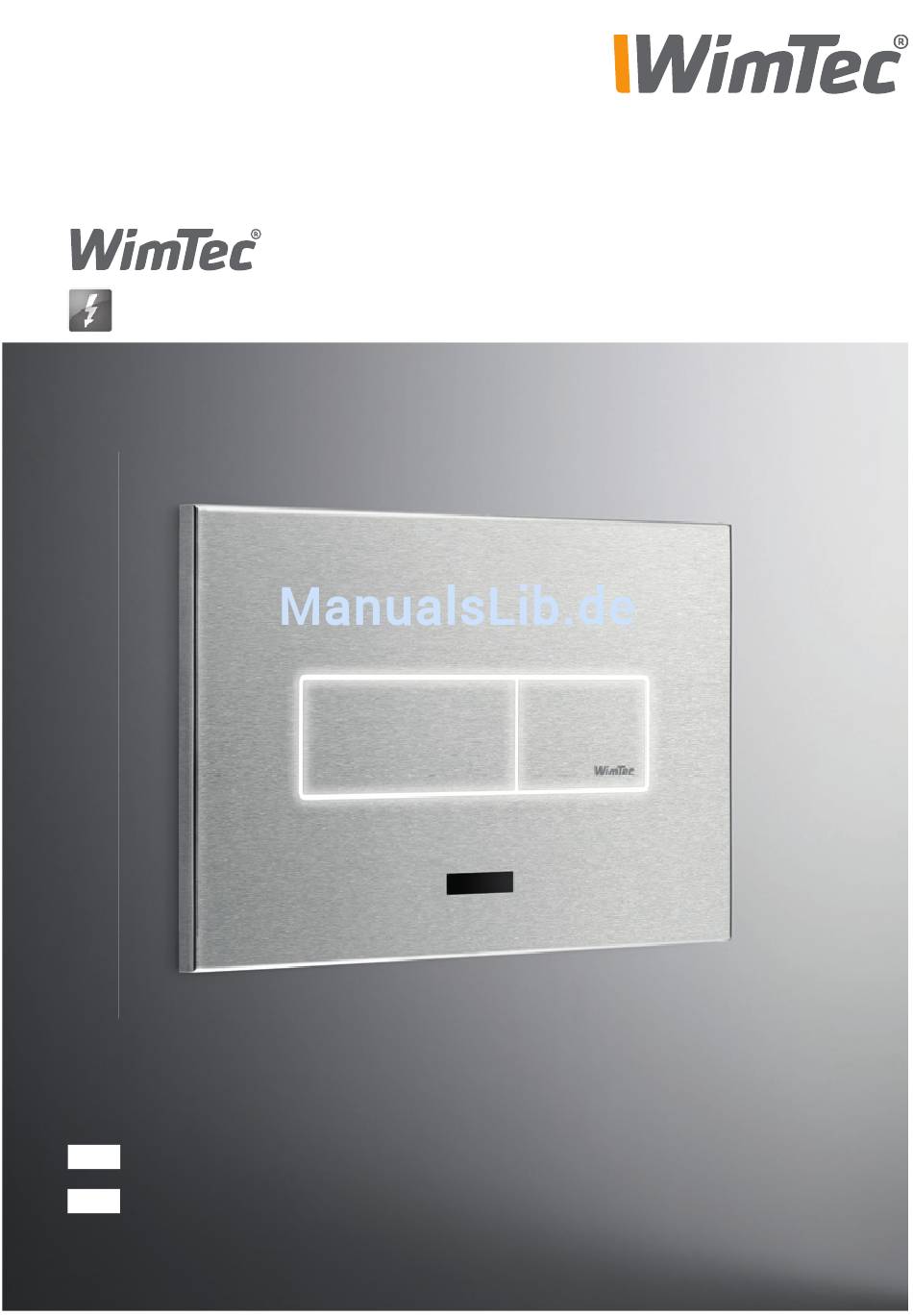

- Seite 1 PROOF T6 12 V Netzbetrieb / 12 V external supply Montage- und Bedienungsanleitung Installation and operating instructions...
- Seite 2 Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF T6 - SLK 12 V Edelstahl Art.Nr. 121 674 Chrom Art.Nr. 122 084 WimTec PROOF T6 - UP320 12 V Edelstahl Art.Nr.
-
Seite 3: Technische Daten
PROOF T6 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Ansprechbereich: von 30 cm bis 70 cm (70 cm Werkseinstellung) - Seite 4 Touch-Tronic-Taste für große Spülmenge Touch-Tronic-Taste für kleine Spülmenge Infrarot-Sensor mit Kontroll-LED Reichweiten-Regler Spülmengen-Regler Generell gilt für alle Regler: Intervall-Regler Gegen den Uhrzeiger- Dip-Schalter zum Einstellen der sinn zum Reduzieren. Programme und Funktionen Im Uhrzeigersinn zum Kontroll-LED Erhöhen. Stützakku-Fach WC-Betätigung WimTec PROOF T6...
-
Seite 5: Einstellung Der Programme & Funktionen
Funktions-Aktivierung - Dip-Schalter 2 - 6: Dip-Schalter Funktion Beschreibung Zwischenspülung Seite 16 Stagnationsfreispülung Seite 16 Kleine Spülung ON = 2 l / OFF = 3 l Seite 17 Berührungslose Auslösung Seite 18 Reinigungsstopp Seite 19 Programm oder Funktionen bereits werksseitig voreingestellt. WC-Betätigung WimTec PROOF T6... - Seite 6 / max. 50 m oder min. 2 x 0,5 mm 2 x 1,5 mm / max. 100 m) Taster (optional) WimTec UP Netzteil - einfach (Art.Nr. 117 899) Darf nicht im Spülkasten verbaut werden! 230 V / 50 Hz WC-Betätigung WimTec PROOF T6...
-
Seite 7: Anschlüsse Elektronikplatte
Anschluss externer Taster für Auslösung der großen Spülmenge Anschlusskabel Netzteil + (Plus) Anschlusskabel Netzteil - (Minus) Anschlusskabel für Motorheber Anschlüsse Netzteil: Anschluss 230 V 50 Hz (braun = L, blau = N) Anschluss 12 V= (schwarz = „-“, rot = „+“) WC-Betätigung WimTec PROOF T6... - Seite 8 PROOF T6 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Motorhebel in die dafür vorgesehene Aufnahmelasche des Ablaufventils einführen und den Lagerbock in der Aufnahme...
- Seite 9 PROOF T6 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss fixieren. Abdeckplatte in den Spülkasten einsetzen und Kabel für Spannungsversorgung sowie Kabel des Motorhebers durch die linke Öffnung durchführen. Steckverbindung zwischen Elektronikplatte und Motorhe- ber herstellen und Versorgungskabel an der Klemmleiste anschließen (+/- Polarität beachten).
- Seite 10 PROOF T6 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Falls notwendig Einstellungen für max. Reichweite, große Spülmenge und Stagnationsfreispülung vornehmen (siehe Seite 5). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 5). Frontplatte aufsetzen. Nach 5 s Wartezeit den Funktionstest durchführen.
- Seite 11 Motorhebel in die dafür vorgesehene Aufnahmelasche des Ablaufventils einführen und den Lagerbock in der Aufnah- me verriegeln. Abdeckplatte in den Spülkasten einsetzen und Kabel für Spannungsversorgung sowie Kabel des Motorhebers durch die linke Öffnung durchführen. WC-Betätigung WimTec PROOF T6...
- Seite 12 Steckverbindung zwischen Elektronikplatte und Motorhe- ber herstellen und Versorgungskabel an der Klemmleiste anschließen (+/- Polarität beachten). Elektronikplatte mittels langer Fixierschrauben (im Lieferum- fang enthalten) an beiden Seiten befestigen. Falls vorhanden Stützakku (siehe Seite 21) einsetzen (+/- Polarität beachten). WC-Betätigung WimTec PROOF T6...
- Seite 13 Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 5). Frontplatte aufsetzen. Nach 5 s Wartezeit den Funktionstest durchführen. Zum Entfernen der Frontplatte (Änderung der Einstellungen, etc.) einen Schraubendreher in die Ausnehmung an der Unterseite einschieben und die Platte abheben. WC-Betätigung WimTec PROOF T6...
-
Seite 14: Programmbeschreibung
Betätigen einer Taste, kann verhindert unerwünschte die Spülung nach Belieben Spülungen, falls der Benutzer verlängert werden. nur kurz aus dem Ansprech- Nach einer Spülung erfolgt bereich gelangt. innerhalb der nächsten 30 s keine automatische Spülung. 30-70 cm WC-Betätigung WimTec PROOF T6... - Seite 15 Die große Spülmenge langsam zu pulsieren. kann mit einem weiteren Antippen auch wieder Während der Benutzung gestoppt werden. Mit einem pulsieren die Leuchtsymbole dauerhaften Betätigen einer weiter. Taste, kann die Spülung nach Belieben verlängert werden. 30-70 cm WC-Betätigung WimTec PROOF T6...
-
Seite 16: Funktionsbeschreibung
DIP Schalter 2 3 4 5 6 2 3 4 5 6 Hygienespülung: Speziell für die Anwendung in barrierefreien Einsatzbereichen verfügt WimTec PROOF T6 über Reinigung Halb-Automatik: die Möglichkeit während der Benutzung alle 10 min eine automatische Zwischenspülung 4 5 6 durchzuführen. - Seite 17 PROOF T6 Funktions-Beschreibung Spülmenge: kleine Spülmenge DIP Schalter 4 - große Spülmenge: Spülmengen-Regler Die 2-Mengen-Spültechnik von WimTec PROOF T6 bietet die Möglichkeit zum Auslösen einer großen und einer kleinen Spülmenge. Kleine Spülmenge Werkseinstellung: Spülmenge Die kleine Spülmenge wird mit dem DIP-Schalter 4 definiert.
- Seite 18 4 5 6 WC-Schale und wird von Heranführen der Hand ca. der Steuerung erkannt. 3 cm vor den Infrarot-Sensor Die Leuchtsymbole beginnen oberhalb des WimTec Logos. langsam zu pulsieren. Bei Nahreflex-Erkennung leuchtet das große Leucht- Während der Benutzung symbol und die Spülung pulsiert das Leuchtsymbol findet anschließend statt.
- Seite 19 Tippt man während- dessen mit der zweiten Hand auf eine Taste, wird der Rei- nigungsstopp aktiviert (beide Leuchtsymbole blinken alle 5 s). Die Reinigungsstoppzeit dauert 1 min ab Verlassen des Ansprechbereiches. 30-70 cm WC-Betätigung WimTec PROOF T6...
-
Seite 20: Led-Signale
Beschreibung A + B 5x Blinken Vor und nach Stagnationsfreispülung A+ B 1x Blinken alle 5 s Reinigungsstopp aktiv Blinken Stützakku schwach bzw. kann nicht geladen werden 3x Blinken alle 3 s Kontaktfehler bei den Betätigungstasten WC-Betätigung WimTec PROOF T6... -
Seite 21: Stützakku-Betrieb
Spannungsversorgung in den Stützakku-Betrieb, d.h. die vorübergehende Spannungsversorgung wird vom Stützakku übernommen. Beim Einsetzen des Stützakkus auf korrekte +/- Polarität achten! Normalbetrieb Stützakku-Betrieb Der Stützakku wird aufgela- Bei niedrigem Ladestand den bzw. geladen gehalten. des Stützakkus beginnt die Kontroll-LED zu blinken. WC-Betätigung WimTec PROOF T6... - Seite 22 Spülkasten WimTec SLK Art.Nr.: 109 924 für Spülkasten UP320 Art.Nr.: 109 931 Elektronikplatte 12 V Art.Nr.: 123 449 Frontplatte WimTec PROOF T6 12 V Edelstahl Art.Nr.: 123 456 Glanz Chrom Art.Nr.: 123 463 WimTec UP Netzteil - einfach Art.Nr.: 117 899 WimTec - Stützakku...
-
Seite 23: Allgemeine Hinweise
PROOF T6 Allgemeine Hinweise WC-Betätigung WimTec PROOF T6... - Seite 24 WIMTEC Sanitärprodukte GmbH A - 3325 Ferschnitz, Freidegg 50, AUSTRIA +43 (0) 7473 5000 +43 (0) 7473 5000 - 500 verkauf@wimtec.com www.wimtec.com...
