Ground Zero GZNA 1.2550DXII Anleitung

Nuclear-series verstärker
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

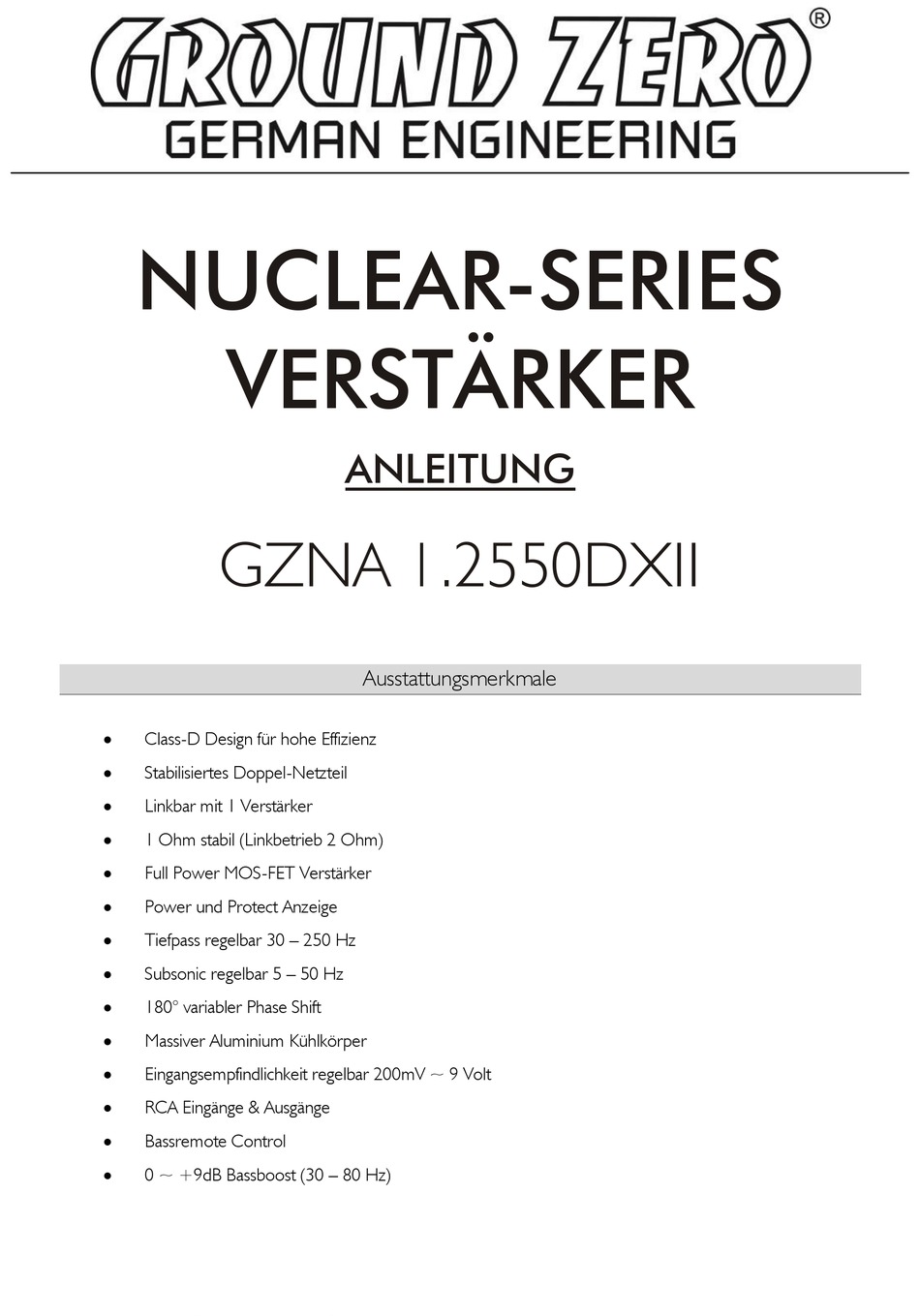

NUCLEAR-SERIES
VERSTÄRKER
GZNA 1.2550DXII
Class-D Design für hohe Effizienz
Stabilisiertes Doppel-Netzteil
Linkbar mit 1 Verstärker
1 Ohm stabil (Linkbetrieb 2 Ohm)
Full Power MOS-FET Verstärker
Power und Protect Anzeige
Tiefpass regelbar 30 – 250 Hz
Subsonic regelbar 5 – 50 Hz
180° variabler Phase Shift
Massiver Aluminium Kühlkörper
Eingangsempfindlichkeit regelbar 200mV ~ 9 Volt
RCA Eingänge & Ausgänge
Bassremote Control
0 ~ +9dB Bassboost (30 – 80 Hz)
ANLEITUNG
Ausstattungsmerkmale

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ground Zero GZNA 1.2550DXII

Inhaltszusammenfassung für Ground Zero GZNA 1.2550DXII

  • Seite 1 NUCLEAR-SERIES VERSTÄRKER ANLEITUNG GZNA 1.2550DXII Ausstattungsmerkmale  Class-D Design für hohe Effizienz  Stabilisiertes Doppel-Netzteil  Linkbar mit 1 Verstärker  1 Ohm stabil (Linkbetrieb 2 Ohm)  Full Power MOS-FET Verstärker  Power und Protect Anzeige  Tiefpass regelbar 30 – 250 Hz ...

  • Seite 2: Einführung Class-D Verstärker

    Einführung Class-D Verstärker Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr hohen Effizienz zu einem beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der Signalverarbeitung ist es möglich sehr hohe Leistungen aus dem zur Verfügung stehenden Strom zu erzielen.

  • Seite 3: Einbau Des Verstärkers

    Planung Vor der Installation sollten Sie folgende Punkte berücksichtigen: Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet ist. Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen. Einbau des Verstärkers Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
  • Seite 4 Stromanschluss...

  • Seite 5: Einstellungen Und Funktionen

    Einstellungen und Funktionen...

  • Seite 6: Einstellung Und Funktionen

    Einstellung und Funktionen Lautsprecheranschlüsse Zum Anschluss des Subwoofers GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt WEIß – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinch kabel.
  • Seite 7 Lautsprecheranschlüsse Master & Slave Betrieb...

  • Seite 8: Technische Daten

    Technische Daten Model GZNA 1.2550DXII RMS Power @ 4 Ω 850W (1% THD+N) 1100W CEA Standard CEA-2006-A (10% THD+N) RMS Power @ 2 Ω 1500W (1% THD+N) 2000W (10% THD+N) CEA Standard CEA-2006-A RMS Power @ 1 Ω 2400W (1% THD+N)

  • Seite 9: Fehlersuche

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 10 NUCLEAR-SERIES AMPLIFIER OWNER’S MANUAL GZNA 1.2550DXII Features  Class-D Design for high efficiency  Stabilized dual power supply  Linkable with 1 amplifier  1 Ohm stable (Linkmode 2 Ohm )  Full Power MOS-FET amplifier  Power and Protection indicator ...
  • Seite 11 Nuclear amplifiers Due to their state- of- the- art technology and high efficiency, these Class-D mono amplifiers help your system to provide an impressive sound experience. The digital circuit technology of the power supply and the signal processing allows achieving maximum performance levels from the provided power. Due to the different filters and circuits a very high power output is achieved, therefore these amplifiers are made for low frequency information (Subwoofer).
  • Seite 12 Planning your system Before beginning the installation, consider the following: If you plan to expand your system by adding other components sometime in the future, ensure adequate space is left, and cooling requirements are met. If your radio is equipped with preamplifier outputs (RCA), it is advisable to use them. Mounting your amplifier Select a suitable location that is convenient for mounting, is accessible for wiring and has ample room for air circulation and cooling.

  • Seite 13: Power Connection

    Power connection...
  • Seite 14 Controls and functions...

  • Seite 15: Controls And Functions

    Controls and functions Speaker terminals For connection of the subwoofer GND -> Ground connection Power terminals REM -> Remote antenna terminal BATT -> +12 Volt WHTE – OK Satus indication RED – Error Terminal for connection of the RCA wires. Cinch inputs To avoid failure, please use high quality RCA wires.
  • Seite 16 Connecting the speaker Master & Slave operation...

  • Seite 17: Specifications

    Specifications Model GZNA 1.2550DXII RMS Power @ 4 Ω 850W (1% THD+N) CEA Standard CEA-2006-A 1100W (10% THD+N) RMS Power @ 2 Ω 1500W (1% THD+N) CEA Standard CEA-2006-A 2000W (10% THD+N) RMS Power @ 1 Ω 2400W (1% THD+N)

  • Seite 18: Troubleshooting Guide

    We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 19 NUCLEAR-SERIES AMPLIFICATEUR MODE D‘EMPLOI GZNA 1.2550DXII Signes Caractéristiques  Class-D Disigne  Double alimentation stabiliser  Technique de Liaison entre 1 amplificateur  1 Ω stable stéréo (Linkmode 2Ω)  Amplificateur Full Power MOS-FET  Alimentation / protection par LED ...

  • Seite 20: Installation De L'amplificateur

    Introduction amplificateur Nuclear Cette Amplificateur classes D Mono contribuent à votre installation en raison de ces technique de circuit moderne et un très haut rendement à une expérience de son impressionnant. Par la technique de circuit numérique dans l'alimentation et dans le traitement de signal, il 'est possible d’ atteindre de très hauts résultats le courant étant à...
  • Seite 21 Mise en garde: Montez ce système de façon à ce que les raccordements électroniques soient protégées d’éventuelles détériorations. Les câbles électriques +12V DC coté batterie doivent être protégés et prenez garde à ce que la Radio et/ou autres appareils soient éteints lors du branchement.
  • Seite 22 Connexion...
  • Seite 23 Connexion et réglages...
  • Seite 24 Connexion et réglages Raccordement haut-parleur Entrée des Branchement Subwoofer GND -> Entrée Masse Alimentation REM -> Entrée Remote BATT -> +12 Volt BLANC – OK Indicateur d'état ROUGET – PROTECTION A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, utilisez, s'il Entrée RCA vous plaît, des RCA de haute qualité.
  • Seite 25 Branchement des Haut Parleurs Operation Master & Slave...

  • Seite 26: Données Techniques

    Données Techniques Model GZNA 1.2550DXII RMS Power @ 4 Ω 850W (1% THD+N) 1100W (10% THD+N) CEA Standard CEA-2006-A RMS Power @ 2 Ω 1500W (1% THD+N) 2000W CEA Standard CEA-2006-A (10% THD+N) RMS Power @ 1 Ω 2400W (1% THD+N)
  • Seite 27 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
  • Seite 28 NUCLEAR-SERIES VAHVISTIMEN KÄYTTÖOHJE GZNA 1.2550DXII Ominaisuudet  Toimintaperiaate D-luokka  Vakaa kaksoisvirtalähde  Linkattavissa 1 vahvistimella  1 Ohm vakaa (linkattuna 2 Ohm)  Virta ja suoja merkkivalot  Säädettävä alipäästösuodin 30 – 250 Hz  Säädettävä subsonic 5 – 50 Hz ...
  • Seite 29 Nuclear vahvistin Vahvistimissa käytettävästä ”state- of- the- art” teknologiasta ja korkeasta hyötysuhteesta johtuen, nämä D-luokan monovahvistimet mahdollistavat vaikuttavan äänentoistokokemuksen. Digitaalinen piiriteknologia virtalähteessä ja signaaliprosessointi auttavat saavuttamaan maksimaalisen suorituskyvyn ja luvatun tehon. Käytetyistä tekniikoista johtuen, nämä vahvistimet ovat tehty ainoastaan matalien taajuuksien toistoon (Subwoofer). Niitä ei voi käyttää diskantti- ja keskiäänikaiuttimien kanssa. Vahvistimien linkkaus mahdollistaa kahden vahvistimen täyden tehon ohjauksen yhdelle kaiuttimelle.
  • Seite 30 Valitse asennuspaikka siten että kaikki johdot ovat suojassa teräviltä kulmilta, lämmöltä tai muilta vauriollisilta olosuhteilta. Virtakaapeli tulee suojata päävirtasulakkeella mahdollisimman läheltä akkua. Varmista että ohjelmalähteesi ja kaikki muut järjestelmän laitteet ovat pois päältä kytkentöjä tehdessäsi. GZNA 1.2550DXII:ssa ei ole omaa sulaketta. Sen vuoksi on ehdottoman tärkeää käyttää mukana tulevaa ANL- sulakepesää ja mukana tulevaa sulaketta.
  • Seite 31 Kytkimet ja toiminnot...
  • Seite 32 Kytkimet ja toiminnot Kaiutinliittimet Subwooferin kaiutinjohdot GND -> Maadoitusjohto Virtaliittimet REM -> Herätevirta BATT -> +12 Volttia valkoinen – OK Tilan merkkivalo Punainen – Virhe Liittimet RCA-johtojen kytkentää varten. RCA sisääntulo Häiriöden välttämiseksi, käytä ainoastaan hyvälaatuisia johtoja. Sisääntulotason säätö Tällä kytkimellä voit säätää sisääntulotasoa. Bassonkorostuksen säätö...
  • Seite 33 Kaiuttimien kytkentä Linkkauskytkentä...

  • Seite 34: Tekniset Tiedot

    Tekniset tiedot Malli GZNA 1.2550DXII RMS Teho @ 4 Ω 850W (1% THD+N) CEA Standard CEA-2006-A 1100W (10% THD+N) RMS Teho @ 2 Ω 1500W (1% THD+N) CEA Standard CEA-2006-A 2000W (10% THD+N) RMS Teho @ 1 Ω 2400W (1% THD+N)
  • Seite 35 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting,...
