Baumer DABx AD2T Series Betriebsanleitung Seite 6

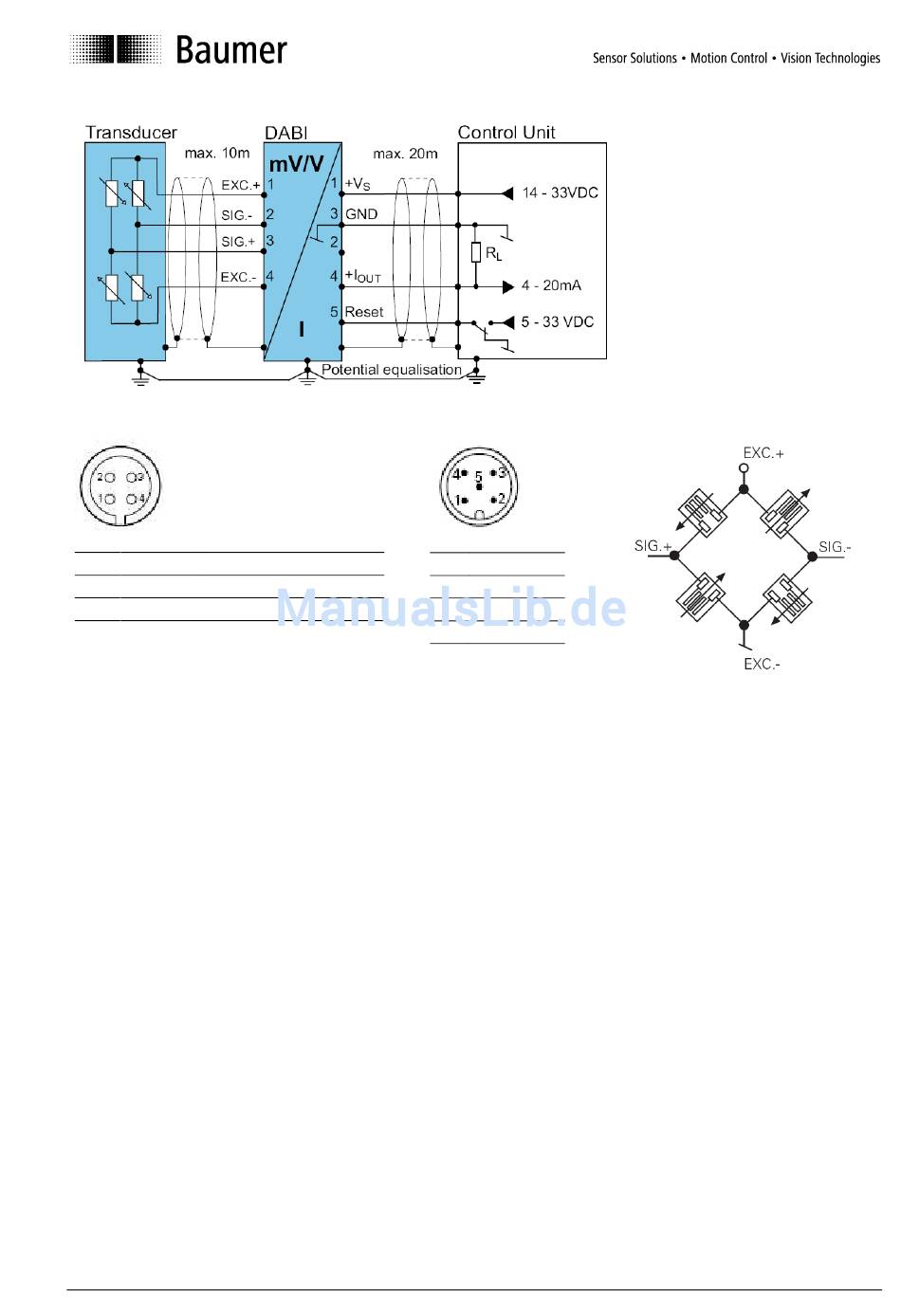

DABI AD2T-FB:
Sensorseitig
PIN Signale Beschreibung
1 Exc. + Vollbrücke
2 Sig. - Vollbrücke
3 Sig. + Vollbrücke
4 Exc. - Vollbrücke
DABx_AD2T_BA_V1_0m.doc
01.04.09/rut
Steuerungsseitig
PIN Signale
1 + Vs
2 n.c. (GND)
3 GND
4 + Iout
5 Reset
6/20
Messbrücke
Baumer Electric AG
Frauenfeld, Switzerland
