03. INSTALLATION
INSTALLATIONSARTEN

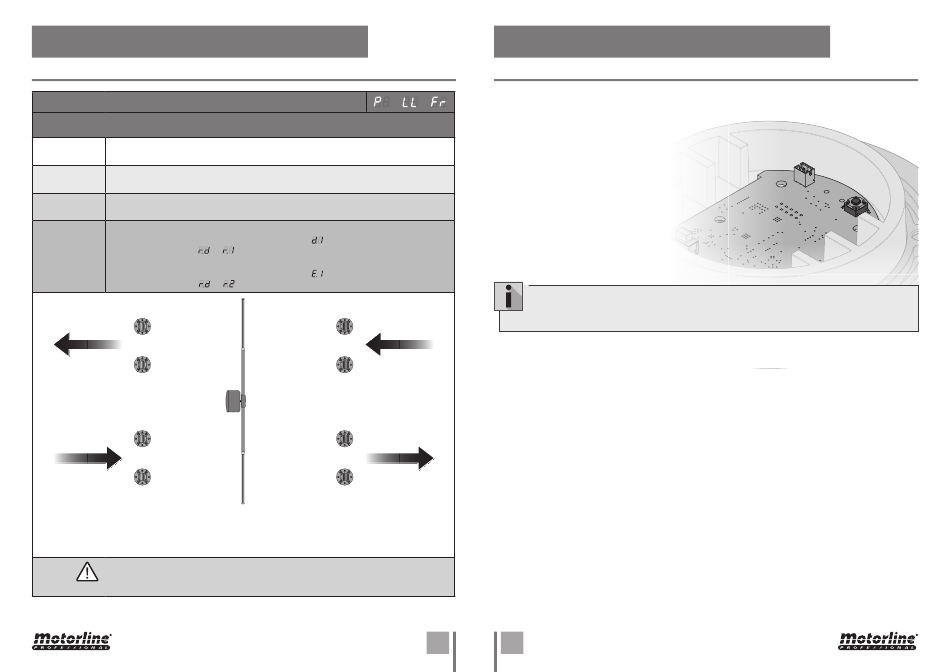

STEUERUNG VON 2 SCHRANKEN (FREIER MODUS)
Ermöglicht die Steuerung von zwei Schranken mit einem einzigen MRMF-REC, wobei durch die
richtige Konfiguration der Sensoren die gewünschte Funktionsweise eingestellt werden kann.
Kann in jedem der zuvor beschriebenen Modi betrieben werden, wobei lediglich die
Betrieb
Sensoren und Relais konfiguriert werden müssen.
Einstellungen
Die Sensoren können auf einer oder beiden Seiten der Schranke angebracht werden,
MSMF-LOOP
um in einem der oben beschriebenen Modi zu arbeiten.
Einstellungen
Relaismodus gemäß einer der zuvor beschriebenen Logiken.
MRMF-REC
Eingangsbarriere
• Modus zur Erkennung von Anwesenheit/Richtung (
• Ausgang an Relais 1 (
Einstellungen
der Schranken
Ausgangsbarriere
• Modus zur Erkennung von Anwesenheit/Richtung (
• Ausgang an Relais 2 (
7
8
1
2
• Die Verwendung von 8 MSMF-LOOP ist nicht zwingend erforderlich, mindestens eines pro Gruppe ist jedoch
erforderlich.
• Der Abstand zwischen den Gruppen hängt vom Bereich und der gewünschten Anwendung ab.
• Der Abstand zwischen Sensoren derselben Gruppe hängt von der Breite der Fahrbahn oder der gewünschten
Anwendung ab.
Die Sensoren können an einer beliebigen Stelle vom Benutzer installiert werden,
es muss nicht das Schema befolgt werden.
);
)
);
)
5
6
3
4
04. PROGRAMMIEREN
PROGRAMMIERMODUS AKTIVIEREN
Um Energie zu sparen, empfängt der Sensor nicht ständig Befehle vom MRMF-REC. Dazu muss der
Programmiermodus aktiviert werden.
Beim Koppeln eines MSMF-LOOP mit einem MRMF-REC bleibt der Programmiermodus aktiv, bis der
Befehl zum Schließen vom MRMF-REC empfangen wird.
Wenn der MSMF-LOOP bereits gekoppelt ist:
• Halten Sie einen metallischen Gegenstand 30 Sekunden
lang in die Nähe, die LEDs beginnen alle 3 Sekunden
einmal zu blinken.
• Entfernen Sie den metallischen Gegenstand, die LEDs
blinken alle 3 Sekunden zweimal.
• Öffnen Sie im MRMF-REC im Menü L den Kanal, in dem
das Gerät gespeichert ist, um in den Programmiermodus
zu gelangen. Die LEDs blinken schneller.
Die Programmierung ist aktiv und wird durch einen Befehl vom MRMF-REC (Menü CP)
oder nach 1 Minute ohne Empfang von Konfigurationen deaktiviert.
8A
8B
