03. INSTALLATION
INSTALLATIONSARTEN
Die MSMF-LOOPs können auf verschiedene Weise installiert werden, um die Relais der MRMF-REC
unter bestimmten Bedingungen zu aktivieren. Die MRMF-REC muss für den definierten Modus
konfiguriert werden.
Die Installation von 8 MSMF-LOOPs ist nicht zwingend erforderlich.
FREIER MODUS
Betrieb
Installation und Konfiguration durch den freien Benutzer
In den übrigen Betriebsmodi müssen die Sensoren den im Schaltplan angegebenen Kanälen folgen.
ANTI-CRASH
Öffnet die Schranke oder das Tor, wenn ein Fahrzeug der Gruppe 1 erkannt wird, hält es während der Fahrt offen
und gibt den Befehl zum Schließen, wenn das Fahrzeug den Bereich der Gruppe 2 verlässt, wodurch sichergestellt
wird, dass die Schranke oder das Tor nicht schließt, während sich das Fahrzeug noch auf der Fahrt befindet.
Wenn die Fahrt nicht abgeschlossen wird, wird der Befehl zum Schließen nach der festgelegten Zeit ausgeführt.
• Die Sensoren 1 bis 4 senden ein Signal, wenn sie ein Fahrzeug erkennen, der
Empfänger aktiviert das Relais.
Bedienung
• Die Sensoren 5 bis 8 senden ein Signal, wenn sie ein Fahrzeug erkennen und nicht
mehr erkennen, der Empfänger deaktiviert das Relais.

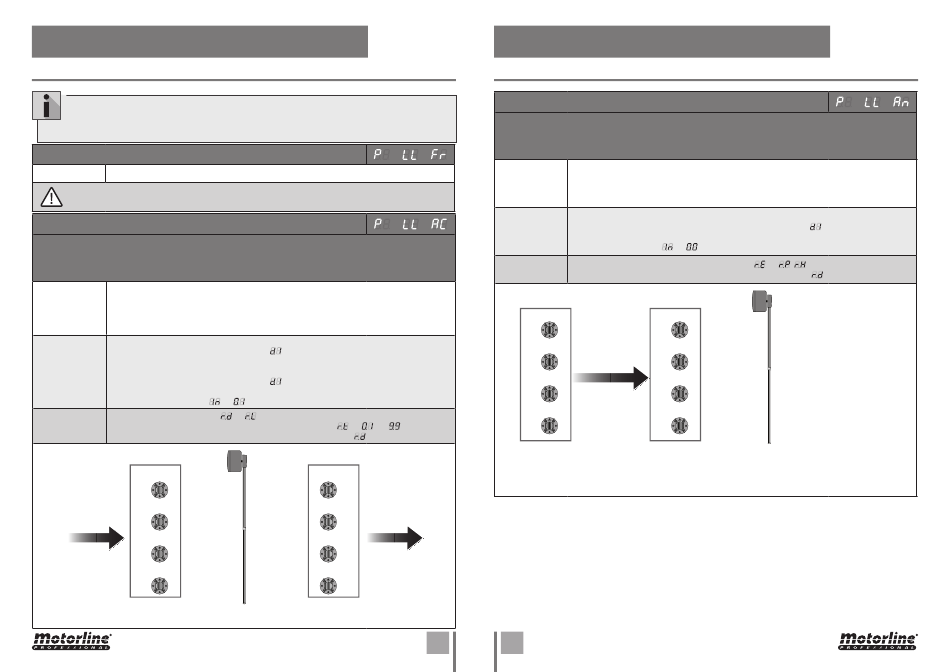

• Die Sensoren müssen gemäß der Abbildung installiert werden.
Kanal 1 bis 4
• Modus Präsenz-/Richtungserkennung (
• Gleiche Richtung ausgewählt.
MSMF-LOOP
Kanal 5 bis 8
Einstellungen
• Modus Präsenz-/Richtungserkennung (
• Gleiche Richtung ausgewählt;
• Signalinvertierung EIN (
Relais im bistabilen Modus (
MRMF-REC
Das Zurücksetzen des Relais im Fehlerfall muss aktiv sein (
Einstellungen
Alle MSMF-LOOP müssen auf dasselbe Relais konfiguriert sein (
Grupo 1
1
2
3
4
• Die Verwendung von 8 MSMF-LOOP ist nicht zwingend erforderlich, es muss jedoch mindestens eines pro Gruppe
vorhanden sein.
);
);
)
)
bis
)
)
Grupo 2
5
6
7
8
03. INSTALLATION
INSTALLATIONSARTEN
LOGIK AND
Öffnet die Schranke oder das Tor, wenn ein Fahrzeug zuerst von Gruppe 1 und dann von Gruppe 2
erkannt wird, sodass die Schranke oder das Tor nur geöffnet wird, wenn das Fahrzeug die richtige
Strecke zurücklegt. Kann verwendet werden, um die Fahrtrichtung des Fahrzeugs genauer zu
erkennen
• Die Sensoren 1 bis 8 senden ein Signal, wenn sie ein Fahrzeug erkennen.
• Der Empfänger aktiviert das Relais nur, wenn er ein Signal von mindestens einem
Betrieb
Sensor der Gruppe 1 und mindestens einem Sensor der Gruppe 2 empfängt.
• Die Sensoren müssen in der im Schaltplan angegebenen Position installiert werden.
Kanal 1 bis 8
MSMF-LOOP-
• Modus zur Erkennung von Anwesenheit oder Fahrtrichtung (
Einstellungen
• Gleiche Fahrtrichtung ausgewählt;
• Signumkehrung OFF (
MRMF-REC
Relais im monostabilen Modus oder Fotozelle (
Einstellungen
Alle MSMF-LOOP müssen auf dasselbe Relais eingestellt sein (
Grupo 1
1
2
3
4
• Die Verwendung von 8 MSMF-LOOP ist nicht zwingend erforderlich, mindestens eines pro Gruppe ist jedoch
erforderlich.
• Der Abstand zwischen den Gruppen hängt vom Bereich und der gewünschten Anwendung ab.
• Der Abstand zwischen Sensoren derselben Gruppe hängt von der Breite der Fahrbahn oder der gewünschten
Anwendung ab.
6A
6B
DE
DE
);
)
/
)
)
Grupo 2
5
6
7
8
