PCE Instruments PCE-N50F Bedienungsanleitung
Kraft-anzeige
Verwandte Anleitungen für PCE Instruments PCE-N50F
Inhaltszusammenfassung für PCE Instruments PCE-N50F

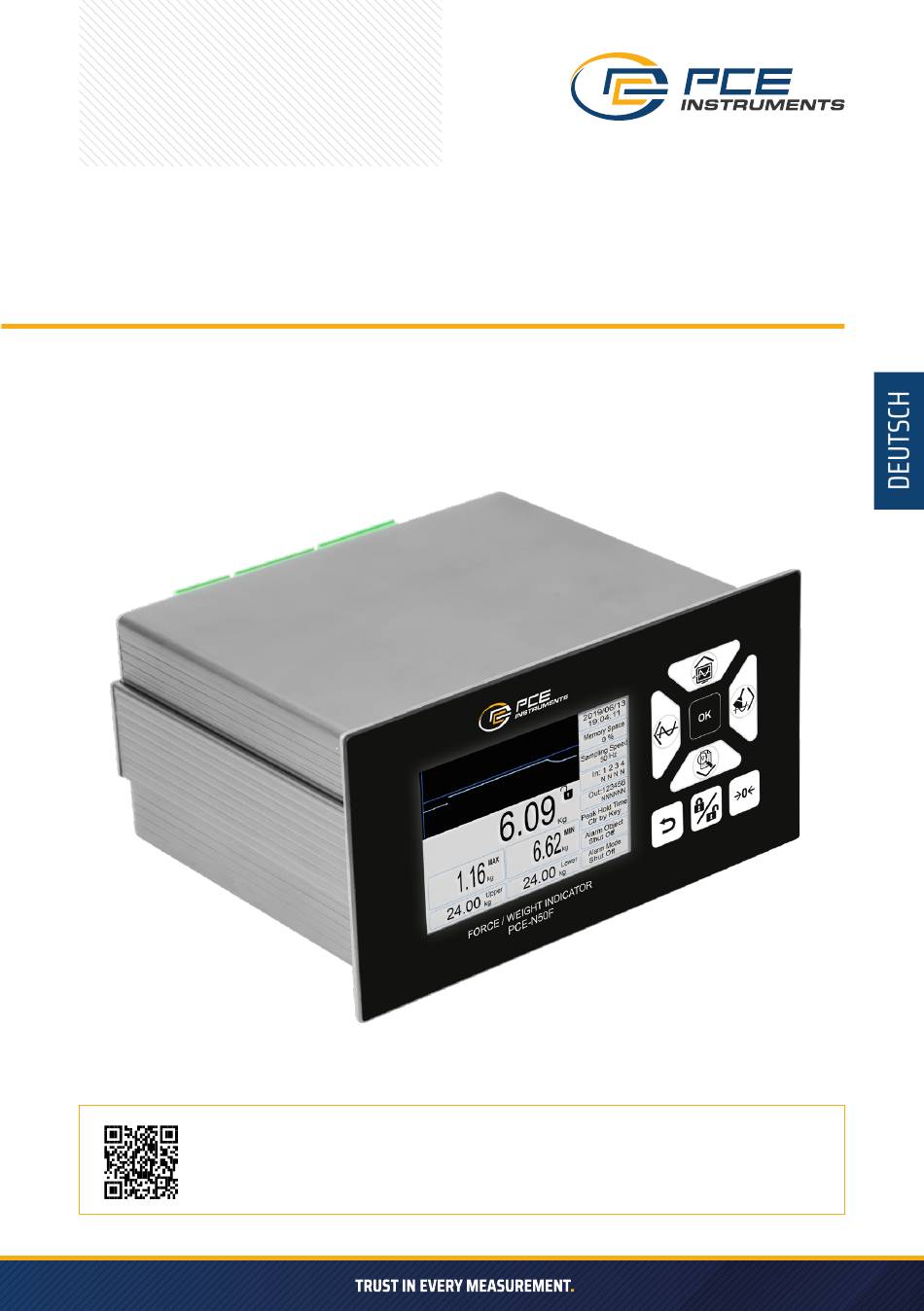

- Seite 1 BEDIENUNGSANLEITUNG KRAFT-ANZEIGE PCE-N50F User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Überblick
ÜBERBLICK Der PCE-N50F mit Grafikdisplay ist ein von unserem Unternehmen entwickelter Allzweck-Kraftmesser der neuen Generation. Es handelt sich um ein multifunktionales Produkt mit hoher Präzision, das die Kurve während des gesamten Testprozesses erfasst. Es eignet sich für Druck- und Zugkrafttests, Einführ- und Auszugskrafttests, Zerstörungstests usw. -
Seite 3: Umgebungsbedingungen
UMGEBUNGSBEDINGUNGEN » Stromquelle: DC 220 V ±10 % » Frequenz: 50 Hz ±10 % » Leistung: ±10 Watt » Betriebsumgebung: Temperatur -10 °C ... 40 °C; Luftfeuchtigkeit: 10 ... 85 % r. F. » Lagerungsumgebung: Temperatur -20 °C ... 50 °C; Luftfeuchtigkeit: 10 ... 85 % r. F. MASSZEICHNUNGEN... - Seite 4 MASSZEICHNUNGEN Die Funktionen auf der Testschnittstelle 1. Zeit- und Datumsanzeigefenster 2. Anzeigefenster für den Speicherstatus des Kurvenerfassungsberichts 3. Anzeigefenster für die Testabtastgeschwindigkeit 4. Anzeigefenster für den Status der externen Eingangsports. „Y“ bedeutet, dass sie gültig sind; „N“ , dass sie ungültig sind. 5.
- Seite 5 Nullpunkt- Ungültig Nullpunkt- Ungültig Ungültig Einstellung Einstellung Ausgangs- Ungültig Ungültig Weiter Aufwärts testwert Status der Ungültig Ungültig Rückwärts Abwärts Speicher- vorfrage eingeben Parameter- Erfassung Ungültig Bericht Confirm einstellung beendet anzeigen parameter eingeben / Testwert modification ausgeben Start der Ungültig Start der Weiter Nach links Kurven-...
-
Seite 6: Gerätekalibrierung (Standardisierung)
Einschalten Parametereinstellungen Auf der Testschnittstelle kann der Benutzer auf die Anmeldeschnittstelle für die Parametereinstellung zugreifen. Nach Eingabe des richtigen Autorisierungskennworts wird die Parametereinstellungsschnittstelle verfügbar und die Parameter können geändert werden. Wenn das Autorisierungskennwort falsch ist, wird die Parametereinstellungsschnittstelle weiterhin angezeigt, aber die Parameter können nur angezeigt und nicht geändert werden. -
Seite 7: Installation Und Fehlerbehebung
Kurvenerfassung beenden Nach dem Auslösen der Kurvenerfassung beginnt die automatische Zeitmessung. Die Kurvenerfassung wird beendet und ein Kurvenerfassungsbericht erstellt, wenn die voreingestellte Erfassungsdauer erreicht ist oder wenn der Erfassungsvorgang manuell gestoppt wird. Kurvenerfassungsbericht anzeigen In der Testschnittstelle können gespeicherte Kurvenerfassungsberichte angezeigt werden, indem Sie den Anweisungen auf dem Bildschirm folgen. -
Seite 8: Instandhaltung / Wartung
INSTANDHALTUNG, WARTUNG Tägliche Reinigung und Wartung » Bitte verwenden Sie zum Reinigen dieses Geräts ein weiches, trockenes Tuch. Tauchen Sie das trockene Tuch in Wasser mit Reinigungsmittel ein und entfernen Sie Staub und Schmutz, nachdem Sie es ausgewrungen haben. Verwenden Sie keine flüchtigen chemischen Substanzen wie ätherische Öle, Verdünnungsmittel, Ethylalkohol usw. - Seite 9 Anhang A Das Ausgabeformat der RS232- oder RS485-Kommunikationsdaten Wenn RS232 oder RS485 als [Kommunikationsmodus] ausgewählt wird, gibt das Gerät Daten in dem durch (Datenausgabemodus) festgelegten Modus aus. Es gibt 8 feste Datenbits der seriellen Schnittstelle und 1 Stoppbit ohne Prüfbit. Die Baudrate wird durch den Parameter [Baudrate der seriellen Schnittstelle] festgelegt.
- Seite 10 Anhang C Modbus-Dauerausgabe Wenn der Modbus-Modus als (Kommunikationsmodus) ausgewählt ist, kann der Bus nur automatisch die Daten des Echtzeit-Testwerts 0x0001-Registers vom RS485-Port kontinuierlich ausgeben. Es gibt 8 feste Datenbits des seriellen Ports und 1 Stoppbit ohne Prüfbit. Die Baudrate wird durch den Parameter [Baudrate des seriellen Ports] eingestellt.
-
Seite 11: 0X06 Schreibvorgang Überprüfen
Adressliste der Daten im Modbus-RTU-Kommunikationsregister: Adresse registrieren 0x03 Lesevorgang überprüfen 0x06 Schreibvorgang überprüfen 0x0001 Echtzeit-Testwert lesen Null setzen 0x0002 Aktuellen Spitze-Spitze-Wert Spitzenwerte löschen lesen 0x0003 Aktuellen Tal-Spitze-Wert lesen Tal-zu-Spitzenwert löschen 0x0004 Dezimalstellen lesen Keine 0x0005 Obergrenze des Alarms lesen Obergrenze des Alarms schreiben 0x0006 Untergrenze des Alarms lesen... - Seite 12 Anhang F Tabelle der standardisierten Parameter Hinweis: Die vom Gerät nicht angezeigten Elemente können leer gelassen werden. Daten zur Standardisierung Betrieben von Überprüft von Standardisierungsmethode Standard-Beladung Sicherungseingang Anzahl der standardisierten Punkte ( ... ) 0-Punkt-Standardgewicht 0-Punkte-standardisierter interner Code 1 1-Punkt-Standardgewicht 1 1-Punkte-standardisierter interner Code 2 2-Punkt-Standardgewicht 2 2-Punkte-standardisierter interner Code...
-
Seite 13: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
