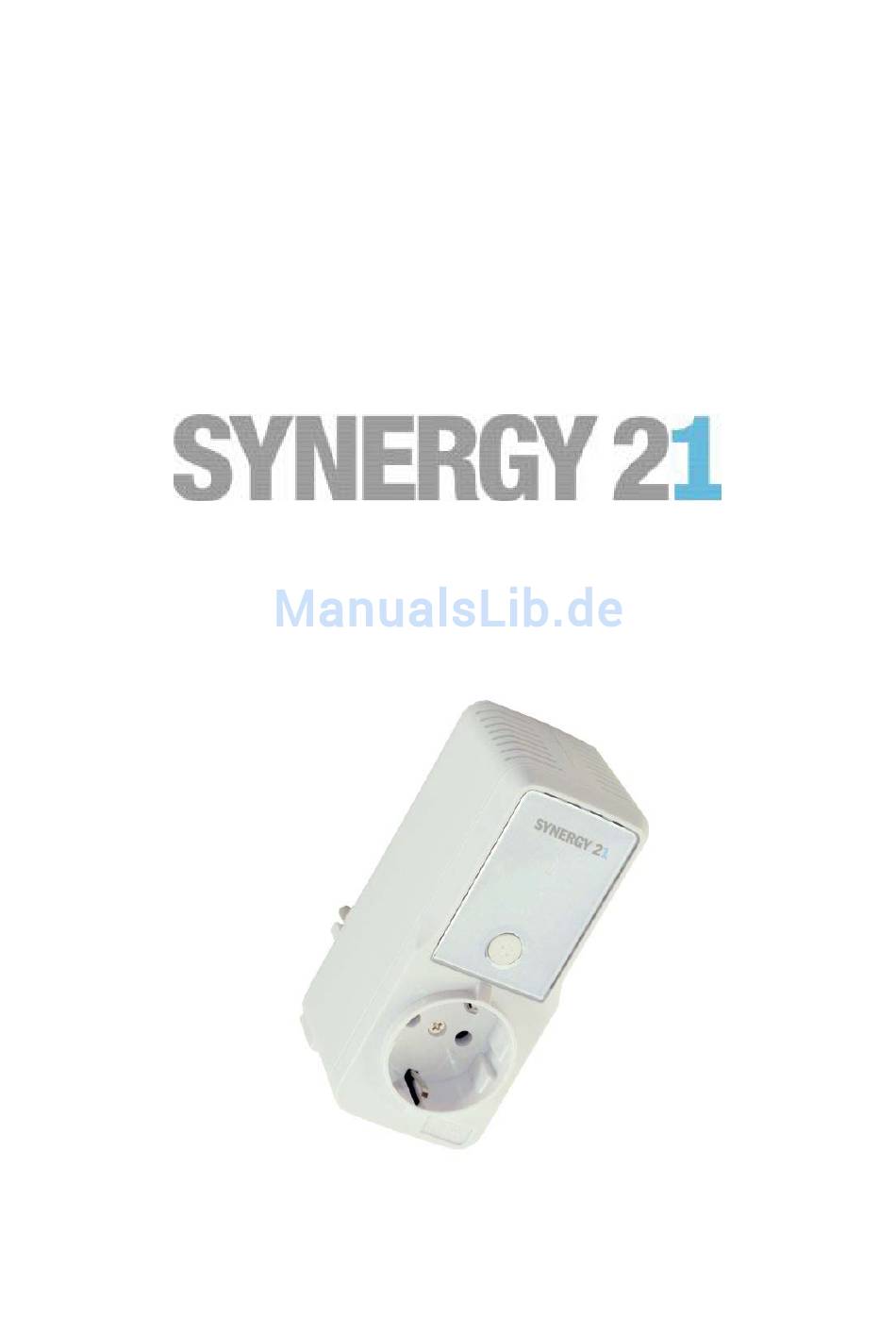

- Seite 1 Express-Installation für den HomePlugAV Powerline-Adapter Modell S21299 Synergy 21 S21299 Express-Installation Seite 1...
- Seite 2 übergeben es zur Überprüfung an Ihren Fachhändler: o Anschlusskabel sind beschädigt. o Flüssigkeit ist in das Gerät eingedrungen. o Das Gerät wurde Regen ausgesetzt. o Das Gerät funktioniert nicht wie in der Anleitung beschrieben. Synergy 21 S21299 Express-Installation Seite 2...
- Seite 3 Installation des SYNERGY 21 Ethernet-Powerline-Adapters S21299 • Wiederholung der Prozedur für jeden weiteren Adapter 4. Überprüfen Sie den Packungsinhalt: • 1 oder 2 Stück Synergy 21 S21299 Powerline-Adapter • Ein Ethernet Kabel (CAT 5) pro S21299-Adapter • Die Installationsanleitung •...
- Seite 4 Typische Fehler bei einer Verbindung über verschiedene Stromphasen sind häufige Verbindungsabbrüche, überhaupt kein Verbindungsaufbau oder schlechte Übertragungsgeschwindigkeit. Abhilfe ist möglich, z.B. durch Einbau eines Phasenkopplers oder Umbelegung der Phasen im Sicherungskasten durch einen Elektriker. Synergy 21 S21299 Express-Installation Seite 4...
-
Seite 5: Bedeutung Der Led-Anzeigen
Wenn die LED nicht leuchtet, besteht keine Netzwerkverbindung zu einem anderen Ethernet-Gerät. RESET Die Synergy 21 S21299 Powerline-Adapter haben einen Reset-Taster, über den sie den Adapter bei Bedarf auf die Fabrikeinstellungen zurücksetzen können. Reset-Taste Auf der Oberseite des Adapters befindet sich ein kleines Loch, unter dem ein Taster angebracht ist. - Seite 6 Fertig! Die Powerline-Adapter des 2-er Kits haben bereits eine zueinander passende Verschlüsselung voreingestellt, so dass die Verbindung zwischen den Adaptern automatisch hergestellt wird. Darum sollten ihre Netzwerkgeräte jetzt bereits untereinander Daten austauschen können. Optional: Synergy 21 S21299 Express-Installation Seite 6...
- Seite 7 Diese Änderung ist entweder über die mitgelieferte Installations- und Diagnosesoftware möglich, oder sie verwenden die Konfigurationstaste auf der Frontseite des Adapters. Die Installation der Software und die Verwendung der „Simple Connect“-Taste werden im nachfolgenden Text genauer beschrieben. Synergy 21 S21299 Express-Installation Seite 7...
-
Seite 8: Installation Der Mitgelieferten Software
Wenn das Installationsfenster nach Einlegen der CD nicht automatisch erscheint, können sie alternativ auf dem Hauptverzeichnis der Installations-CD die Datei Setup.exe durch Doppelklick starten. Sie befinden sich dann im oben gezeigten Menü und können die Software installieren. Synergy 21 S21299 Express-Installation Seite 8... - Seite 9 Software-Installation Folgende Bildschirme werden während der Softwareinstallation angezeigt: Nach erfolgter Installation finden sie in der neu angelegten Programmgruppe das Konfigurationsprogramm: Synergy 21 S21299 Express-Installation Seite 9...
- Seite 10 Wenn hier nur lauter Nullen angezeigt werden, ist entweder das Powerline-Modem nicht korrekt eingesteckt oder es ist unter „Network Card“ der falsche Netzwerkadapter ihres PC’s (wenn mehrere LAN-Adapter installiert sind) ausgewählt. Das Powerline-Gerät muss direkt am PC eingesteckt sein, das Konfigurationsprogramm funktioniert nicht über einen Ethernet-Switch. Synergy 21 S21299 Express-Installation Seite 10...
- Seite 11 Schlüssel verändern. Sollen die neuen S21299 Powerline-Adapter in ein bestehendes Powerline-Netzwerk mit anderen HomePlugAV-kompatiblen Adaptern (z.B. ALLNET ALL168205 o.Ä.) eingebunden werden, muss das Passwort an die bereits installierten Adapter angepasst werden. Das Standardpasswort solcher Adapter ist oft auf „HomePlugAV“ voreingestellt. Das Passwort darf eine Länge von 8-64 Zeichen haben, es wird zwischen Gross- und Kleinschreibung unterschieden und...
-
Seite 12: Quality Of Service
Quality of Service Unter „Quality of Service“ können sie die Übertragung von Paketen für ein bestimmtes Anwendungsgebiet optimieren, z.B. für Voice over IP. Synergy 21 S21299 Express-Installation Seite 12... -
Seite 13: Firmware Upgrade
Upgrade“ auf den Adapter geladen werden. Hier gilt das Motto „Weniger ist Mehr“ , sie sollten das Firmwareupdate nur machen, wenn sie mit der momentanen Firmware Probleme haben und diese durch eine neuere Version gelöst werden. Synergy 21 S21299 Express-Installation Seite 13... - Seite 14 Synergy 21 S21299 Express-Installation Seite 14...
- Seite 15 Sobald sich die Geräte miteinander verbunden haben sind auf beiden Seiten die HomePlug (Powerline) und die Power LED eingeschaltet. 5. Sollte auf einer Seite die HomePlug LED nicht leuchten, beginnen sie bitte die gesamte Prozedur noch einmal von vorne. Synergy 21 S21299 Express-Installation Seite 15...
- Seite 16 Sobald sich die Geräte miteinander verbunden haben sind auf beiden Seiten die HomePlug (Powerline) und die Power LED eingeschaltet. 5. Sollte auf einer Seite die HomePlug LED nicht leuchten, beginnen sie bitte die gesamte Prozedur noch einmal von vorne. Synergy 21 S21299 Express-Installation Seite 16...
-
Seite 17: Technische Daten
100 bis 240 VAC 50/60Hz, ca. 4,5W Integrierter Netzfilter Dämpfung >30dB im Frequenzbereich 2~30MHz Integrierte Sicherung (rückstellbar) 8A (10A max.) Zertifizierungen CE, IEC60950, FCC Die Spezifikationen können jederzeit ohne vorherige Ankündigung geändert werden. Synergy 21 S21299 Express-Installation Seite 17... - Seite 18 Reorient or relocate the receiving antenna • Increase the separation between the equipment or devices • Connect the equipment to an outlet other than the receiver’s • Consult a dealer or an experienced radio/TV technician for assistance Synergy 21 S21299 Express-Installation Seite 18...
- Seite 19 Product Description: HomePlug Ethernet Adapter Model Number: Synergy 21 S21299 • to which this declaration relates, is in conformity with the following standard(s) or other normative document(s) that this product has been assessed against the following applicable...
- Seite 20 And can be downloaded from http://www.allnet.de/ce-certificates/ Synergy 21 S21299 Express-Installation Seite 20...
