Aufbau und Funktion
WIG-Schweißen
5.6.5
Lichtbogenzündung
Die Zündungsart HF-Zündung ist ab Werk aktiviert.
Die Umschaltung der Zündungsarten erfolgt im erweiterten Menü der Gerätesteuerung > siehe Kapitel
5.6.11.
5.6.5.1
HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.6.5.2
Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.6.6
WIG-Zwangsabschaltung
Die Funktion Zwangsabschaltung kann im Schweißprozess durch zwei Zustände ausgelöst
werden:
•
Während der Zündphase (Zündfehler). Wenn innerhalb von 3 s nach dem Schweißstart kein
Schweißstrom fließt.
•
Während der Schweißphase (Lichtbogenabriss). Wenn der Lichtbogen länger als 3 s
unterbrochen wird.
In beiden Fällen beendet das Schweißgerät unverzüglich den Zünd- bzw. Schweißvorgang.
26

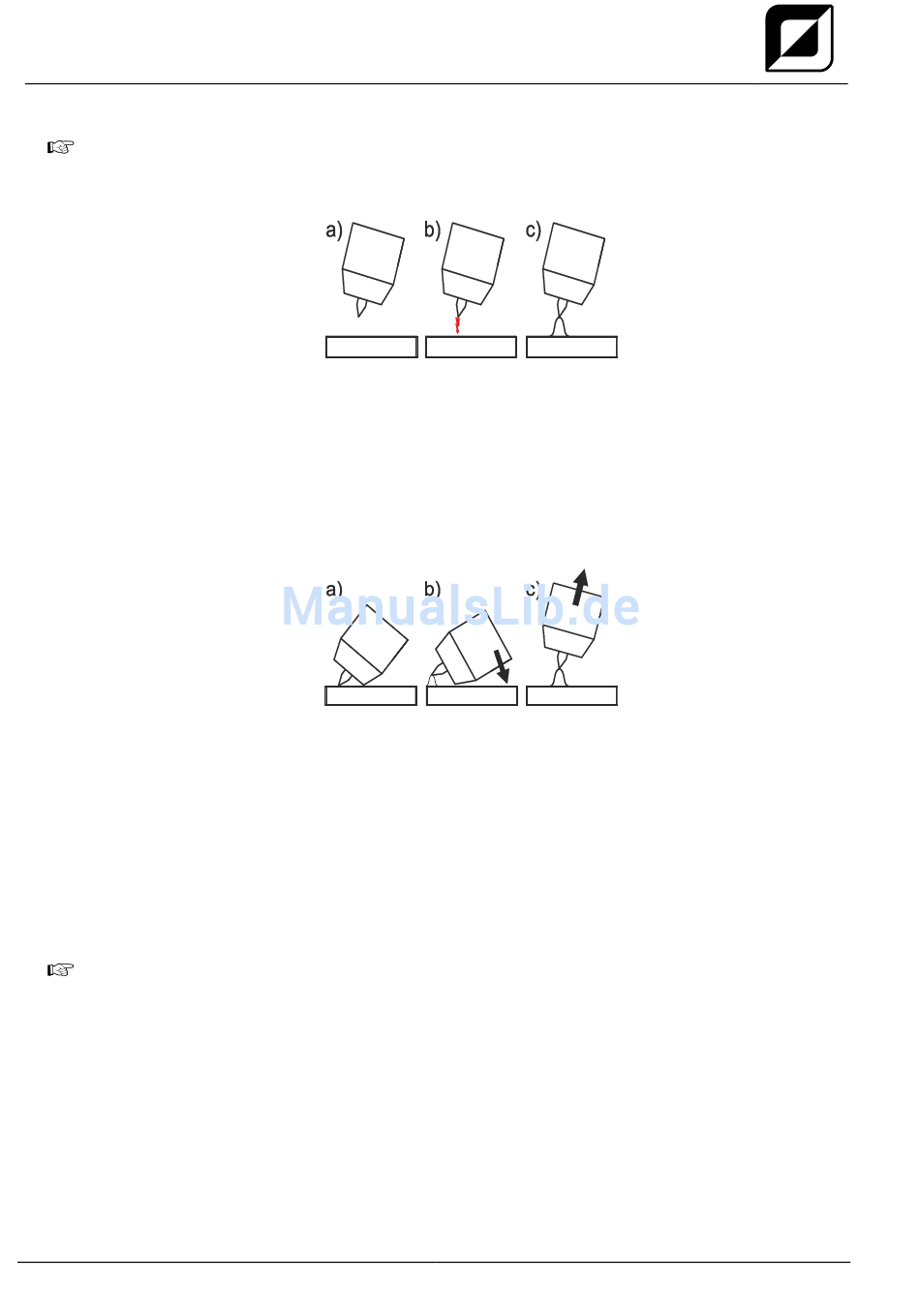

Abbildung 5-6
Abbildung 5-7
299-020100-TWD00
18.03.2016
