Gerätebeschreibung - Schnellübersicht

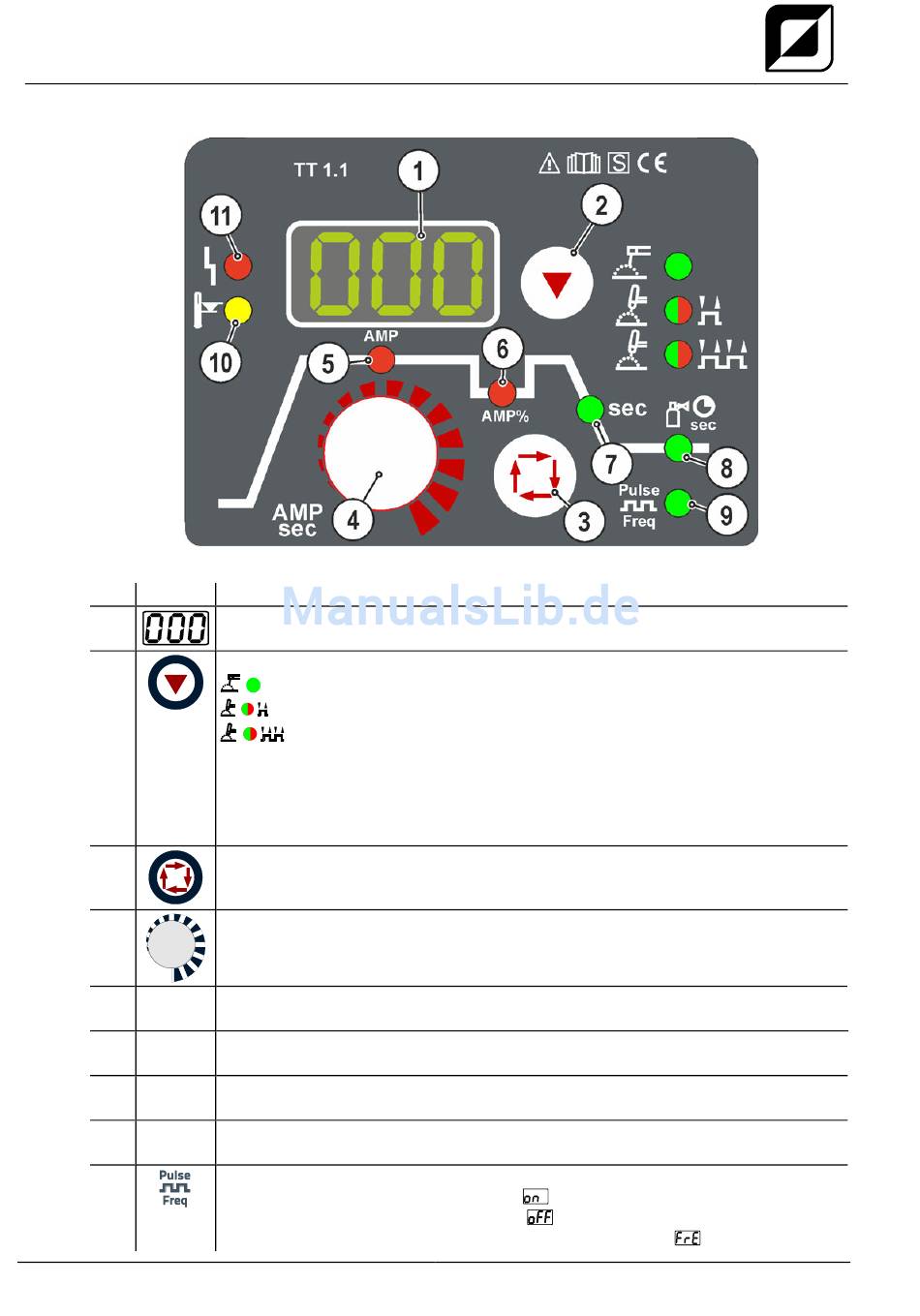

Gerätesteuerung - Bedienelemente
4.3
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
AMP
6
AMP%
7
sec
8
sec
9
16
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.3.1
Drucktaste Schweißverfahren / Energiesparmodus
---- E-Hand-Schweißen
-- WIG-Schweißen (Betriebsart 2-Takt)
WIG-Schweißen (Betriebsart 4-Takt)
Signalleuchte grün: HF-Zündung (berührungslos) eingeschaltet (ab Werk)
Signalleuchte rot: Liftarc (Berührungszündung) eingeschaltet
STBY --- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum
Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes >
siehe Kapitel 5.8.2.
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Absenkstrom (WIG)
Einstellbereich 1 % bis 200 % (1 %-Schritte). Prozentual abhängig vom Hauptstrom.
Downslope-Zeit (WIG)
0,00 s bis 20,0 s (0,1 s Schritte).
Gasnachströmzeit (WIG)
Einstellbereiche: 0,1 s bis 20,0 s (0,1 s-Schritte).
Signalleuchte, Pulsschweißen (Mittelwertpulsen)
leuchtet:
Funktion eingeschaltet
leuchtet nicht:
Funktion ausgeschaltet
blinkt: ---
Parameteranwahl und Einstellung Frequenz
Abbildung 4-3
299-020100-TWD00
18.03.2016
