5.6 WIG-Schweißen
5.6.1 Anschluss Schweißbrenner und Werkstückleitung
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Gelbe Schutzkappe von Anschlussnippel G¼" entfernen.
•
Schutzgasanschluss des Schweißbrenners am Anschlussnippel G¼" festschrauben.
•
Steuerleitungsstecker des Schweißbrenners in Anschlussbuchse für Steuerleitung
Schweißbrenner (5-polig) stecken und festziehen.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
299-020100-TWD00
18.03.2016
Beschreibung 0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Anschlussnippel G¼"
Schutzgasanschluss WIG-Schweißbrenner
Anschlussbuchse, 5-polig
Steuerleitung WIG-Standardbrenner
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Aufbau und Funktion

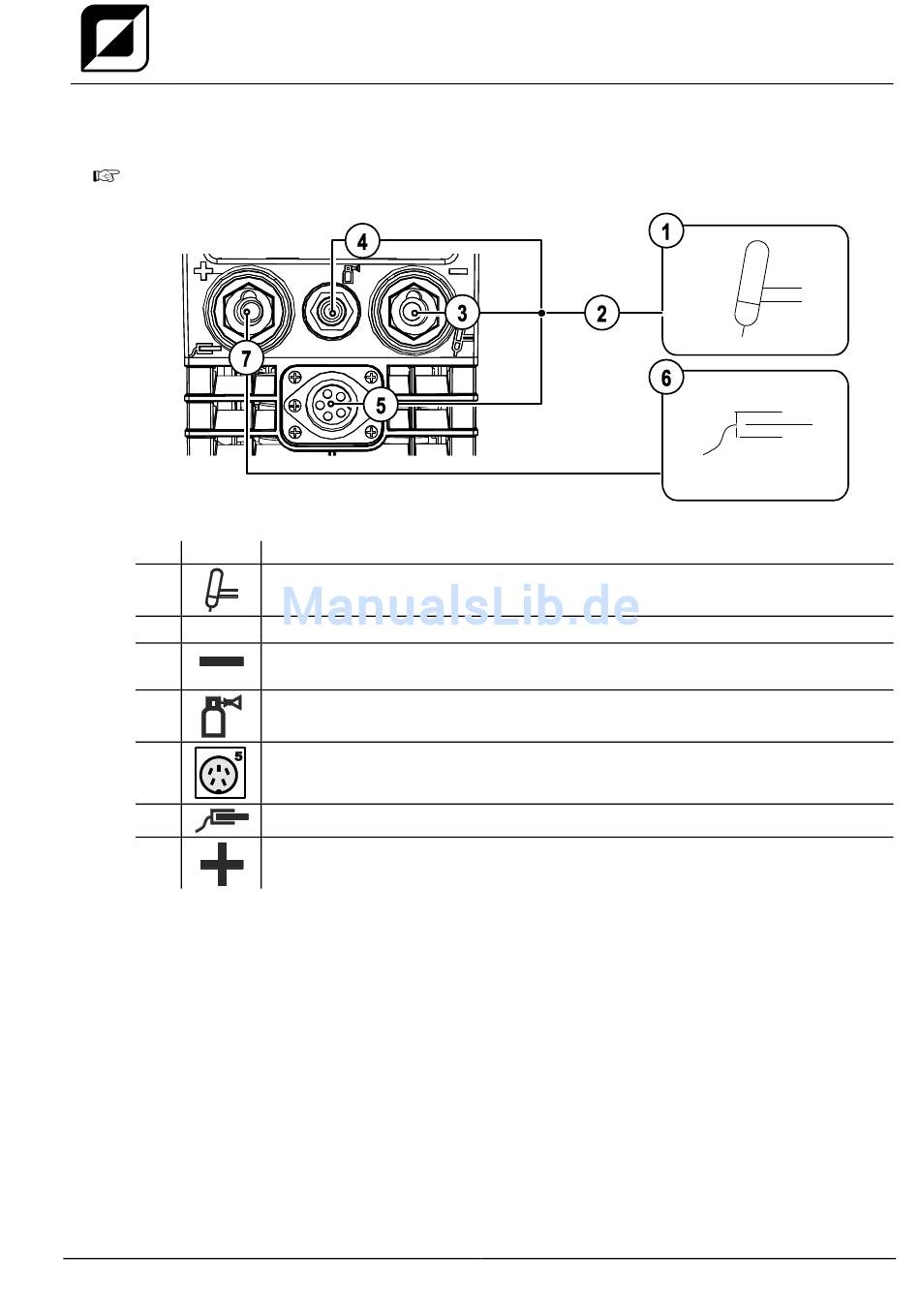

Abbildung 5-3
WIG-Schweißen
