Gerätebeschreibung - Schnellübersicht
Frontansicht
Gerätebeschreibung - Schnellübersicht
4
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
14
Beschreibung
0
Transportgurt > siehe Kapitel 5.4.1
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse, Schweißstrom „+"
•
WIG: Anschluss Werkstückleitung
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse, 5-polig
Steuerleitung WIG-Standardbrenner
Anschlussbuchse, Schweißstrom „-"
•
WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussnippel G¼"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner

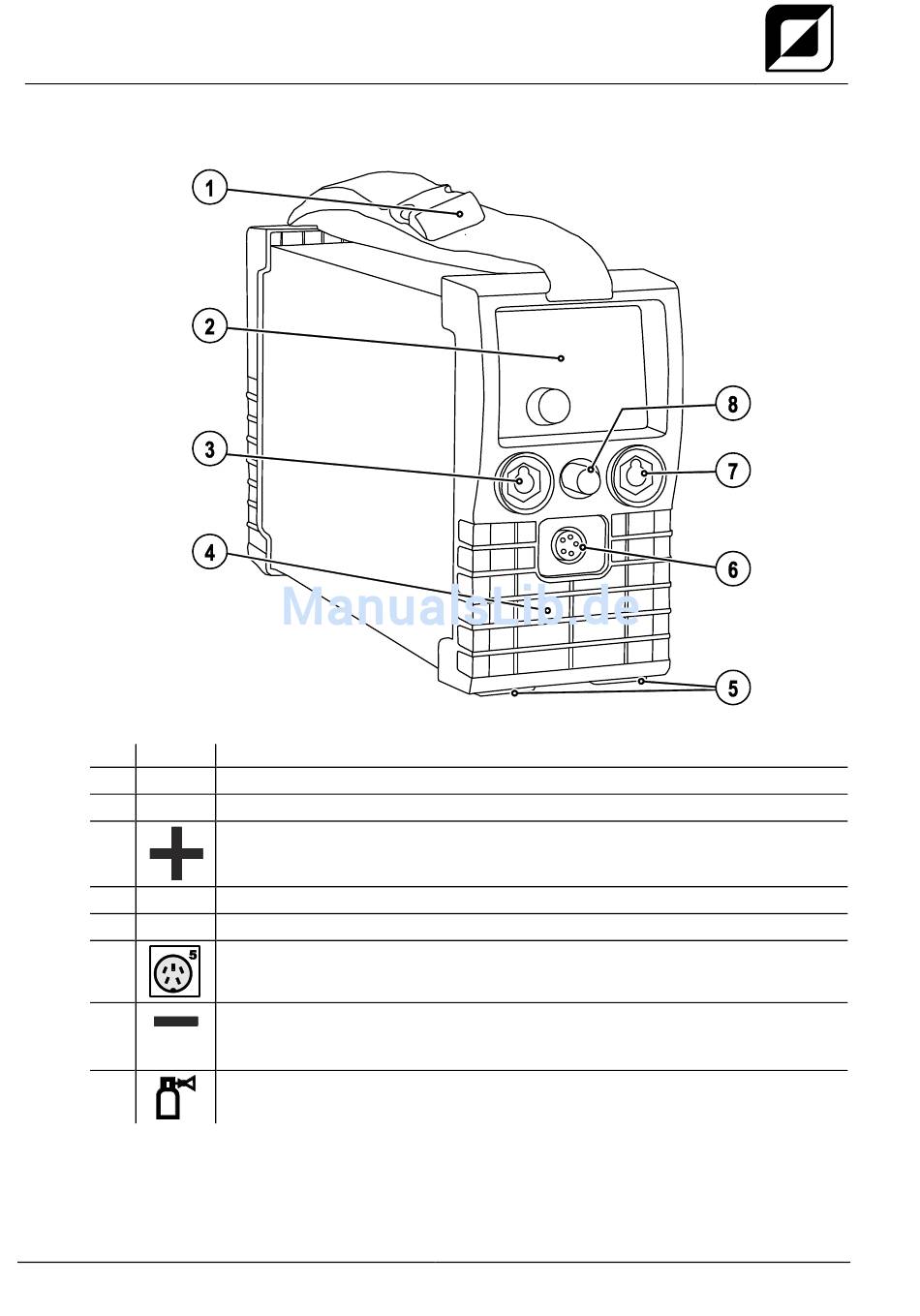

Abbildung 4-1
299-020100-TWD00
18.03.2016
